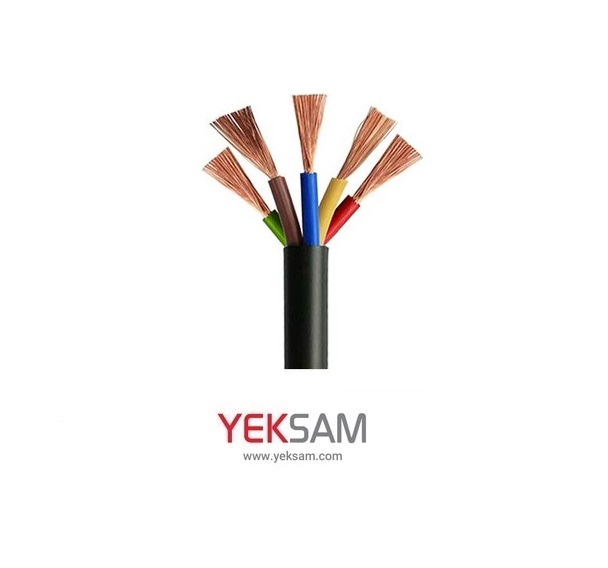

کابل برق افشان 5 در 16 با روکش PVC برند افشارنژاد خراسان N)YMHY)
مشخصات فنی کابل برق افشان با روکش PVC
🔹 ساختار کلی
این کابل از چند جزء اصلی تشکیل شده است:
- هادی یا رسانا (Conductor):
جنس آن معمولاً مس نرم و آنیل‌شده است (افشان یعنی از تعداد زیادی رشته مس نازک تشکیل شده)،
تا انعطاف‌پذیری بالا و هدایت الکتریکی مناسب فراهم شود. - عایق داخلی (Insulation):
روکش اولیه روی هر رشته‌ی مسی از PVC نوع A یا D (پلی‌وینیل کلراید) ساخته می‌شود.
وظیفه‌اش جلوگیری از تماس الکتریکی میان رشته‌ها و مقاومت در برابر تغییرات دما و رطوبت است. - روکش بیرونی یا غلاف (Sheath / Jacket):
کل مجموعه‌ی رشته‌ها با روکش نهایی از جنس PVC انعطاف‌پذیر نوع ST5 یا مشابه پوشانده می‌شود.
این روکش در برابر شرایط محیطی، سایش، مواد شیمیایی سبک و ضربه مقاوم است.
🔹 ویژگی‌های الکتریکی و مکانیکی
خصوصیت مقدار متداول
| نوع هادی | مس نرم با خلوص بالای ۹۹.۹٪ |
| حداکثر ولتاژ کاری (U₀/U) | 300/500 ولت یا 450/750 ولت |
| دمای مجاز کارکرد | تا 70°C (دمای لحظه‌ای تا 100°C) |
| حداقل دمای خم شدن در نصب | 0 تا -5°C |
| نوع حفاظت مکانیکی | PVC مقاوم در برابر روغن، آب و فشار مکانیکی سبک |
| انعطاف‌پذیری | بسیار بالا؛ مناسب برای بردهای متحرک، وسایل قابل حمل و سیم رابط‌ها |
🔹 استانداردها
مطابق با:
- ISIRI 607 / IEC 60227 (استاندارد ملی و بین‌المللی کابل‌های PVC افشان)
- علامت اختصاری NYMHY یا H05VV-Fکه به ترتیب نشان‌دهنده‌ی کابل افشان با هادی مسی و روکش PVC در دو لایه (عایق و غلاف) است.
🔹 موارد استفاده (Application)
- سیم‌کشی داخلی ساختمان‌ها (روشنایی، پریزها، تابلو برق‌ها)
- اتصال ابزارهای برقی سبک و خانگی
- کابل تغذیه وسایل قابل‌حمل (پنکه، ماشین لباسشویی، کولر آبی و…)
- مدارهای فرمان و کنترل در تابلوها یا ماشین‌آلات کوچک
🔹 مزایا
✅ انعطاف زیاد و نصب آسان
✅ مقاومت خوب در برابر رطوبت و مواد شیمیایی سبک
✅ هدایت الکتریکی عالی (به‌دلیل استفاده از مس خالص افشان)
✅ هزینه مناسب نسبت به کابل‌های با عایق لاستیکی یا XLPE
✅ ایمن و منطبق با استانداردهای ساختمان‌سازی
N)YMHY 5×16 mm² – 300/500V – Khorasan Afsharnazhad PVC)
نوشته شده باشد، به این معناست:
- 5 رشته‌ی مس افشان به قطر 16 میلیمتر مربع،
- عایق و روکش PVC،
- توان تحمل ولتاژ تا ۵۰۰ ولت،
- از برند افشارنژاد خراسان.
سایز نامی کابل
5 در 16 میلیمتر مربع
میانگین قطر خارجی کابل
25 میلیمتر
جریان مجاز
59 آمپر
ولتاژ مجاز
300 تا 500 ولت
ضخامت عایق
1 میلیمتر
ضخامت روکش
1.7 میلیمتر
حداکثر مقاومت هادی
1.21 اهم بر 1000 متر
ساختار کابل
CU/PVC/PVC
جنس هادی کابل
مس
جنس روکش کابل
PVC
حداکثر دمای مجاز در هادی
70 درجه سانتیگراد حالت نرمال / در حالت اتصال کوتاه 150 درجه سانتیگراد
حداکثر دمای مجاز در سطح کابل
در حالت ثابت منفی 40 الی 70 درجه سانتیگراد
در حالت خم شود منفی ۵ الی 5۰ درجه سانتیگراد
وزن هر متر
1250 گرم
