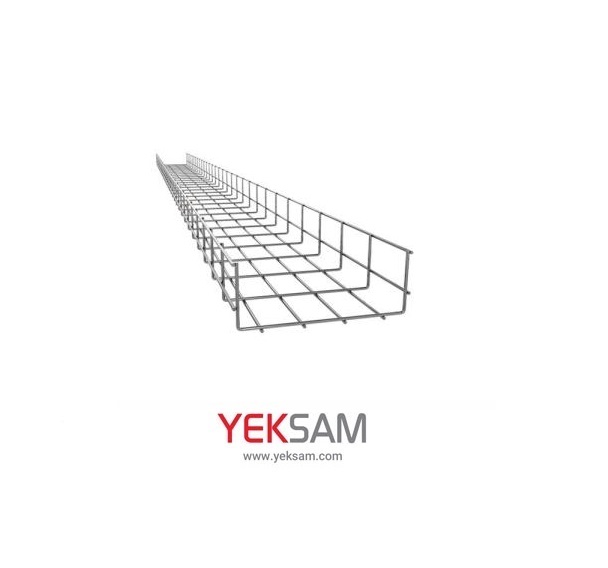

سبد کابل توری مش عرض 80 دیواره 10 سانت مفتول 5 میل گالوانیزه شاخه دو متری
2,950,000 تومان
ترتیب نمایش:
کمی صبر کنید...

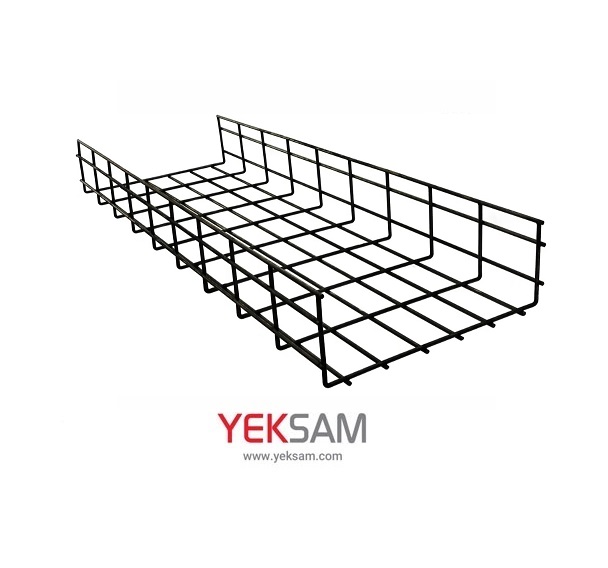

سبد کابل (سینی کابل مش)
سبد کابل (سینی کابل مش)
سبد کابل یا سینی کابل مش (Cable Basket Tray) نوعی سیستم نگهدارنده کابل است که برای مسیر دادن، پشتیبانی و سازمان‌دهی کابل‌های برق و شبکه در ساختمان‌ها و تأسیسات صنعتی استفاده می‌شود.
🧱 تعریف کلی سینی کابل مش:
سبد کابل (Wire Mesh Cable Tray) از مفتول‌های فولادی گالوانیزه یا استنلس استیل ساخته می‌شود که به‌صورت شبکه‌ای (مش‌بندی‌شده) به هم جوش داده می‌شوند. این ساختار ظاهری شبیه سبد یا توری دارد.
⚙️ ویژگی‌ها و مزایا:
- تهویه عالی
به دلیل ساختار مشبک، هوا به‌خوبی جریان دارد و مانع از گرم شدن بیش از حد کابل‌ها می‌شود. - نصب آسان و انعطاف‌پذیر
به راحتی می‌توان آن را در مسیرهای مختلف، از جمله دیوار، سقف یا کف، نصب کرد. - برش و تغییر مسیر راحت
با یک اره یا قیچی مخصوص می‌توان مسیر را به‌سرعت تغییر داد (به‌ویژه برای زانو، سه‌راهی و افت ارتفاع). - سبک‌تر از سینی کابل ورقی
وزن کمتر باعث سهولت در حمل و نصب می‌شود. - دسترسی آسان برای تعمیر و اضافه کردن کابل‌ها
چون درپوش ندارد، هر زمان می‌توان کابل‌ها را اضافه یا حذف کرد. - طول عمر بالا
با پوشش گالوانیزه گرم، مقاومت خوبی در برابر خوردگی دارد.
🧩 جنس و پوشش‌های متداول:
- فولاد گالوانیزه سرد یا گرم
- استیل ضدزنگ (Stainless Steel)
- پوشش پودری (Epoxy/PVC) برای محیط‌های خاص
⚖️ مقایسه با سینی کابل ورقی:
ویژگی سبد کابل (مش) سینی کابل ورقی
| تهویه | عالی | محدود |
| وزن | سبک | سنگین‌تر |
| انعطاف‌پذیری | بالا | کمتر |
| محافظت مکانیکی | کمتر | بیشتر |
| نصب | سریع‌تر | کندتر |
| کاربرد معمول | کابل شبکه، کنترل، سبک | کابل‌های قدرت، صنعتی سنگین |
🏭 کاربردها:
- سیستم‌های برق ضعیف (شبکه، CCTV، تلفن)
- کارخانه‌ها و پتروشیمی‌ها
- مراکز داده (Data Center)
- پروژه‌های تجاری و صنعتی سبک
- زیر کف یا سقف کاذب ساختمان‌ها
اطلاعات فنی و نقشه‌ی نصب سبد کابل (Cable Mesh Tray)
🧩 ۱. جدول سایزبندی سبد کابل
عرض سبد (mm) ارتفاع لبه (mm) طول استاندارد (mm) ضخامت مفتول (mm) کاربرد معمول
| 50 | 30 | 3000 | 4 | کابل‌های سبک، شبکه |
| 100 | 50 | 3000 | 4 | مسیرهای افقی کوچک |
| 150 | 50 | 3000 | 4.5 | برق ضعیف و کنترلی |
| 200 | 50 | 3000 | 5 | مسیرهای اصلی شبکه |
| 300 | 50/100 | 3000 | 5–6 | مسیرهای اصلی برق |
| 400 | 50/100 | 3000 | 6 | کابل‌های قدرت متوسط |
| 500 | 100 | 3000 | 6 | کابل‌های قدرت زیاد |
⚙️ نکته: طول بیشتر سبدها ۳ متر است، ولی برای حمل آسان ممکن است ۲ یا ۲.۵ متر نیز تولید شود.
🧱 ۲. اجزای اصلی سیستم سبد کابل
جزء توضیح کاربرد
| سبد کابل (Tray) | بخش اصلی مسیر کابل‌ها | نصب در مسیرهای افقی یا عمودی |
| براکت دیواری (Wall Bracket) | تکیه‌گاه روی دیوار | نگهداری سبد در مسیر افقی |
| آویز سقفی (Ceiling Hanger / Rod) | اتصال به سقف | برای مسیرهای معلق |
| اتصال‌دهنده (Connector / Coupler) | برای وصل دو قطعه سبد | اتصال محکم بدون جوش |
| زانو (Bend) | زاویه ۹۰ درجه افقی یا عمودی | تغییر جهت مسیر |
| سه‌راهی (T-Joint) | تقسیم مسیر کابل | انشعاب مسیر |
| کاهنده (Reducer) | تغییر عرض مسیر | اتصال سبد با عرض متفاوت |
| درپوش (Cover) | محافظ در محیط‌های خاص | جلوگیری از افتادن اشیاء روی کابل |
| پایه (Support) | فریم نگهدارنده | زیر سبد در مسیرهای طولانی |
📏 ۳. فاصله مجاز ساپورت‌ها
نوع نصب فاصله بین ساپورت‌ها (m)
| افقی | 1.2 تا 1.5 متر |
| عمودی | 1.0 متر |
| آویز از سقف | حداکثر 1.5 متر |
⚙️ ۴. دستورالعمل نصب استاندارد
- نقشه مسیر را مشخص کنید.
- مسیر مستقیم، زانوها و انشعابات را روی نقشه یا کف علامت بزنید.
- ساپورت‌ها را نصب کنید.
- از براکت دیواری یا آویز رزوه‌دار استفاده کنید.
- سبدها را در جای خود قرار دهید.
- ابتدا دو سبد را با اتصال‌دهنده (Splice) به هم وصل کنید.
- محکم‌کاری و تراز کردن.
- پیچ‌ها را سفت کنید و مسیر را تراز نگه دارید.
- ورود و خروج کابل‌ها.
- از بوش محافظ (grommet) یا لبه‌ی پلاستیکی برای جلوگیری از آسیب به کابل استفاده کنید.
- اتصال به ارت (Earth).
- هر بخش سبد باید با تسمه یا سیم ارت به زمین متصل شود.
- درپوش اختیاری (در محیط‌های باز یا صنعتی).
