کلید اتوماتیک

کلید اتوماتیک

کلید اتوماتیک (به‌ویژه کلید اتوماتیک کمپکت یا MCCB - Molded Case Circuit Breaker) یکی از تجهیزات حیاتی در تابلوهای برق صنعتی، توزیع انرژی، تأسیسات کارخانجات و ساختمان‌های تجاری/مسکونی است.

در ادامه، راهنمای جامع و دسته‌بندی‌شده از عملکرد، انواع، مشخصات فنی و کاربردهای کلید اتوماتیک ارائه شده است:

۱. کلید اتوماتیک چیست و چه تفاوتی با فیوز مینیاتوری (MCB) دارد؟

کلید اتوماتیک بر خلاف کلیدهای غیراتوماتیک (دیکانکتورها) که صرفاً برای قطع و وصل دستی هستند، دارای مدارها و مکانیزم‌های حفاظتی داخلی است که هنگام بروز خطا، مدار را به‌صورت خودکار قطع می‌کند.

• تفاوت با کلید مینیاتوری (MCB):
  • رنج جریانی: مینیاتوری معمولاً تا ۶۳ یا ۱۲۵ آمپر است؛ در حالی که کلیدهای اتوماتیک تا ۱۶۰۰ آمپر (کمپکت) و ۶۳۰۰ آمپر (هوایی) تولید می‌شوند.
  • قدرت قطع (Breaking Capacity): قدرت قطع مینیاتوری معمولاً ۶ تا ۱۰ کیلوآمپر (kA) است، اما کلیدهای اتوماتیک از ۱۶ تا ۱۰۰ کیلوآمپر یا بیشتر قدرت قطع دارند.
  • قابلیت تنظیم: اکثر کلیدهای اتوماتیک امکان تنظیم جریان حرارتی و مغناطیسی را به کاربر می‌دهند، در حالی که رنج مینیاتوری‌ها ثابت است.

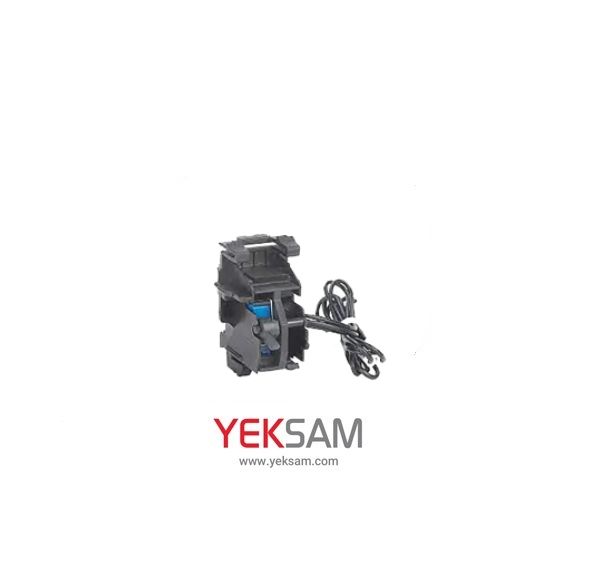

  • امکان نصب ادوات جانبی: کلید اتوماتیک امکان نصب رله شنت، رله آندرولتاژ، کنتاکت‌های کمکی، موتور برای قطع/وصل از راه دور و… را داراست.

۲. وظایف حفاظتی کلید اتوماتیک

یک کلید اتوماتیک استاندارد دو خطای اصلی را مهار می‌کند:

1. اضافه‌بار (Overload - حفاظت حرارتی یا Thermal):زمانی که جریان مصرفی مدار برای مدت‌زمانی طولانی بیش از حد نامی باشد، بیمتال داخلی داغ شده و کلید فرمان قطع می‌دهد (عملکرد با تأخیر).
2. اتصال کوتاه (Short Circuit - حفاظت مغناطیسی یا Magnetic):هنگام رخ دادن اتصال کوتاه فاز به فاز یا فاز به نول، جریان لحظه‌ای بسیار شدیدی عبور می‌کند که سیم‌پیچ مغناطیسی در کسری از ثانیه (میلی‌ثانیه) کلید را قطع می‌کند.

۳. انواع کلیدهای اتوماتیک

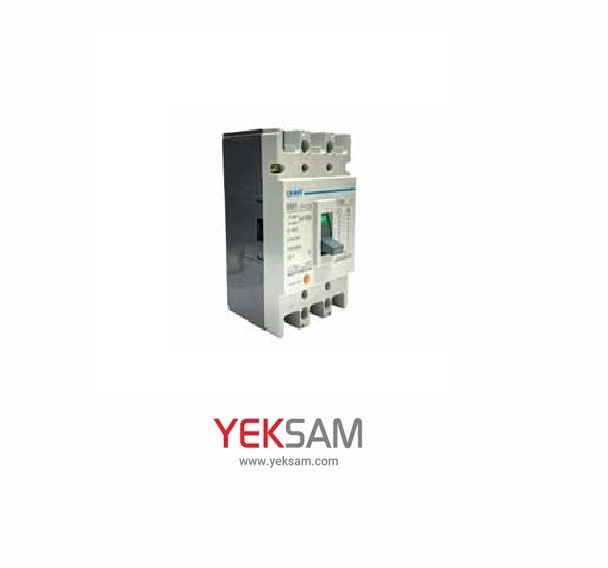

1. کلید اتوماتیک کمپکت (MCCB):
   • پرکاربردترین نوع؛ محفظه آن از جنس پلاستیک تزریقی فشرده (قالب‌گیری‌شده) است.
   • از رنج ۱۶ آمپر تا ۱۶۰۰ آمپر.
   • در دو نوع:

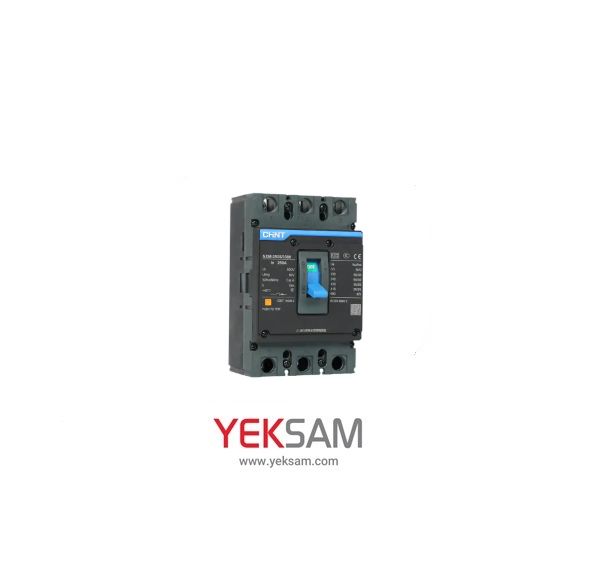

• غیرقابل تنظیم (فیکس - Fix): مقادیر قطع حرارتی و مغناطیسی غیرقابل تغییر هستند.
• قابل تنظیم (Adjustable): جریان نامی حرارتی (معمولاً بین ۰.۷ تا ۱ برابر جریان نامی) و گاهی جریان اتصال کوتاه قابل کالیبره‌شدن است.

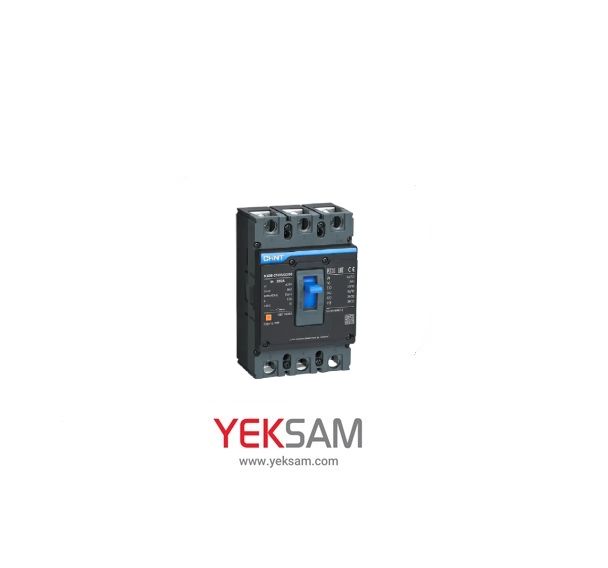

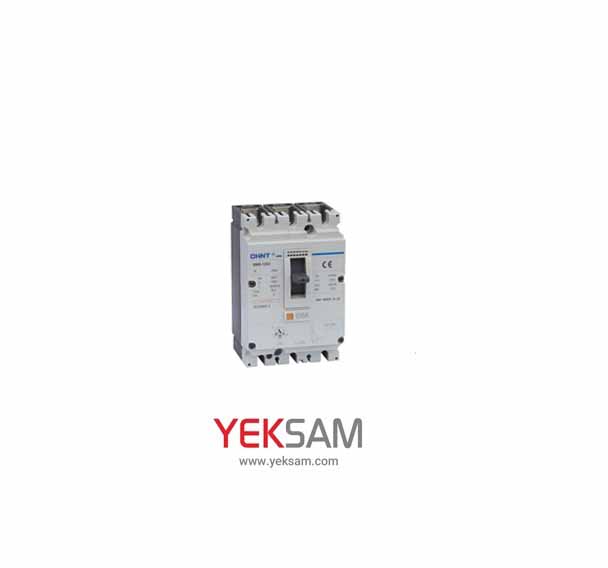

• الکترونیکی (Micrologic / Electronic): دارای پردازنده داخلی برای تنظیم دقیق پارامترهای L, S, I, G (اضافه‌بار، خطای گذرا، اتصال کوتاه آنی و خطای زمین).

2. کلید اتوماتیک هوایی (ACB - Air Circuit Breaker):
   • برای آمپراژهای بالا (معمولاً از ۶۳۰ تا ۶۳۰۰ آمپر).
   • به عنوان کلید ورودی اصلی (Main) در پست‌های برق، صنایع سنگین و تابلوهای فشار ضعیف بزرگ استفاده می‌شود.
   • مکانیزم خاموش‌کننده قوس آن در هوای آزاد صورت می‌گیرد.
3. کلید محافظ موتور (MPCB):
   • نوعی کلید اتوماتیک کوچک و اختصاصی برای موتورهای الکتریکی با کلاس‌های حفاظتی دقیق‌تر برای مقابله با خطای دوفاز شدن، افت ولتاژ و اضافه‌بار موتور.

۴. مهم‌ترین مشخصات فنی در انتخاب کلید اتوماتیک

هنگام خرید یا استفاده در طراحی نقشه برق، به پارامترهای زیر توجه می‌شود:

• InI_nIn (جریان نامی): حداکثر جریانی که کلید در شرایط نرمال می‌تواند به‌طور مداوم عبور دهد (مثلاً ۱۰۰A, ۲۵۰A, ۴۰۰A, ۶۳۰A).
• IcuI_{cu}Icu (قدرت قطع نهایی اتصال کوتاه): بیشترین جریانی که کلید می‌تواند قطع کند (بر حسب kA، مثلاً 36kA یا 50kA).
• IcsI_{cs}Ics (قدرت قطع سرویس یا بهره‌برداری): درصدی از IcuI_{cu}Icu (معمولاً ۵۰٪ تا ۱۰۰٪) که کلید پس از قطع اتصال کوتاه، بدون افت کیفیت می‌تواند دوباره وارد مدار شود.
• UeU_eUe و UiU_iUi: ولتاژ نامی کارکرد و ولتاژ عایق‌بندی کلید.
• تعداد پل: تک‌پل، دوپل، سه‌پل (3P برای سیستم سه‌فاز معمولی) و چهارپل (4P برای قطع نول همگام با فازها).

۵. برندهای مطرح بازار ایران

• اشنایدر الکتریک (Schneider Electric): سری‌های Compact NSX و NSXm (معیار بازار، محبوبیت و کیفیت بسیار بالا).
• هیوندای (Hyundai): سری‌های Hi-Bed و HGM/HGP (پرکاربرد در بازار تجاری و قیمت اقتصادی).
• ال‌اس (LS): سری‌های Susol و Metasol ساخت کره جنوبی.
• زیمنس (Siemens): سری Sentron (بسیار بادوام و مناسب پروژه‌های پالایشگاهی/صنعتی دقیق).
• پارس فانال، دنا، کاوه و چنت (CHINT): گزینه‌های میان‌رده، بومی یا چینی با قیمت مناسب برای پروژه‌های سبک‌تر.
