کابل برق، مسیر اصلی انتقال انرژی الکتریکی است ؛ مثل جاده‌ای که برق رو از نیروگاه، تابلو یا پنل خورشیدی به مصرف‌کننده‌ها می‌رساند.

این کابل‌ها معمولاً از چند سیم به هم تابیده تشکیل شدن که با لایه‌های عایق، غلاف و گاهی شیلد محافظت می‌شوند.

1. اجزای اصلی کابل برق

1. هادی (Conductor)
   • جنس: مس یا آلومینیوم
   • ساختار: مفتولی (یک رشته) یا افشان (چند رشته نازک)
2. عایق (Insulation)
   • PVC (رایج و ارزان)، XLPE (مقاوم‌تر به حرارت)، لاستیک (مقاوم به سایش)
3. غلاف بیرونی (Outer Sheath)
   • محافظ مکانیکی–شیمیایی از جنس PVC یا پلی‌اتیلن، گاهی مقاوم به UV و روغن
4. شیلد یا زره (Shield/Armor)
   • برای جلوگیری از تداخل الکترومغناطیسی یا حفاظت مکانیکی (مثل کابل‌های SWA یا NYY)

2. دسته‌بندی کابل‌های برق

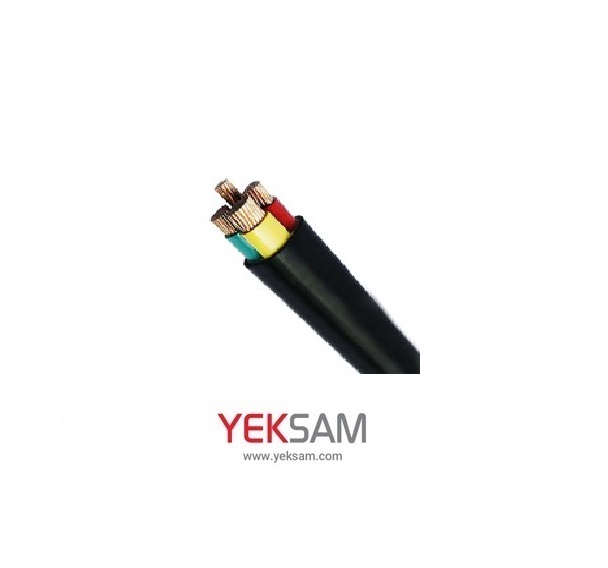

• کابل قدرت (Power Cable)
  • انتقال برق ولتاژ پایین، متوسط یا بالا (مثلاً 0.6/1kV تا 33kV)

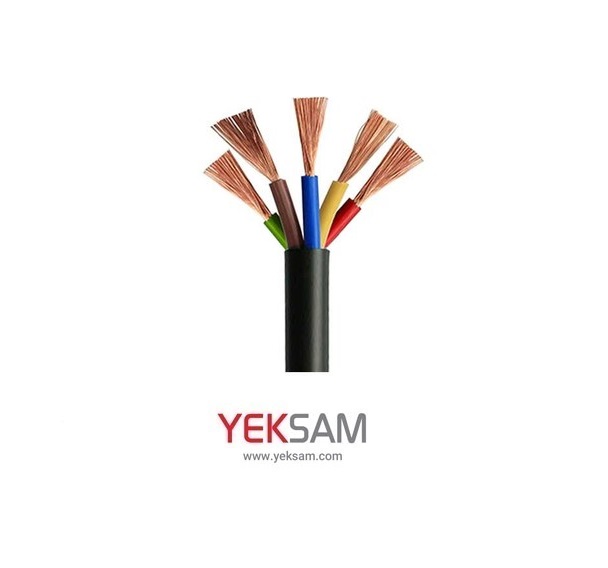

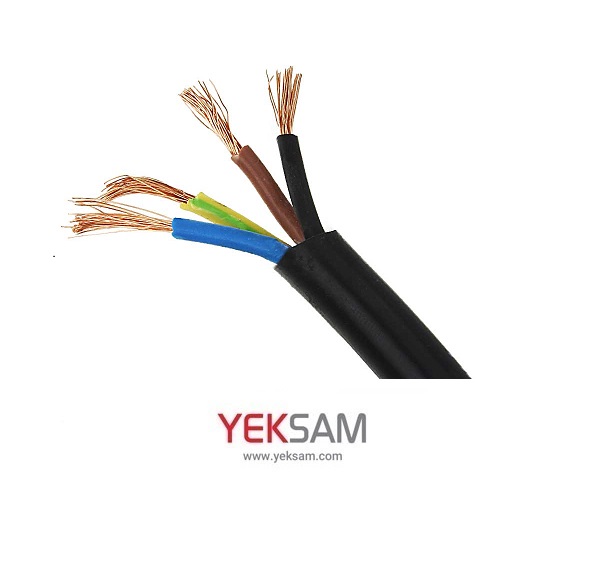

• کابل افشان (Flexible Cable)
  • برای اتصال موقت یا تجهیزات با حرکت (H07RN-F)
• کابل زره‌دار (Armored Cable)
  • مقاوم در برابر ضربه و دفن مستقیم در زمین
• کابل خورشیدی (Solar PV Cable)
  • DC ولتاژ بالا، مقاوم به UV و شرایط جوی تا 25 سال عمر عملیاتی
• کابل مقاوم به حرارت یا آتش‌مقاوم (Fire Resistant / LSZH)
  • حفظ عملکرد در آتش‌سوزی و تولید دود کم

3. معیار انتخاب کابل برق مناسب

• سطح مقطع (mm²) متناسب با جریان و طول مسیر (برای جلوگیری از افت ولتاژ)
• ولتاژ نامی و دمای کاری
• جنس هادی (مس بهتر، ولی آلومینیوم سبک‌تر و ارزان‌تر)
• نوع عایق و غلاف (شرایط محیطی: UV، رطوبت، مواد شیمیایی)
• رعایت استانداردها: IEC، VDE، ISIRI

4. نمونه کاربرد در پروژه خورشیدی

بخش   نوع کابل پیشنهادی
