اتصالات نردبان کابل (Cable Ladder Fittings) بخش‌های مهمی از سیستم نردبان کابل هستند که برای اتصال، تغییر جهت، انشعاب، یا تغییر ارتفاع مسیر کابل‌ها در مسیر نصب استفاده می‌شوند. در واقع این اتصالات کمک می‌کنند مسیر کابل‌کشی منظم، ایمن و مطابق با نیاز پروژه طراحی شود.
در ادامه انواع اصلی اتصالات نردبان کابل را معرفی می‌کنم:
🔹 ۱. زانویی‌ها (Elbows / Bends)
برای تغییر جهت مسیر نردبان کابل به کار می‌روند:

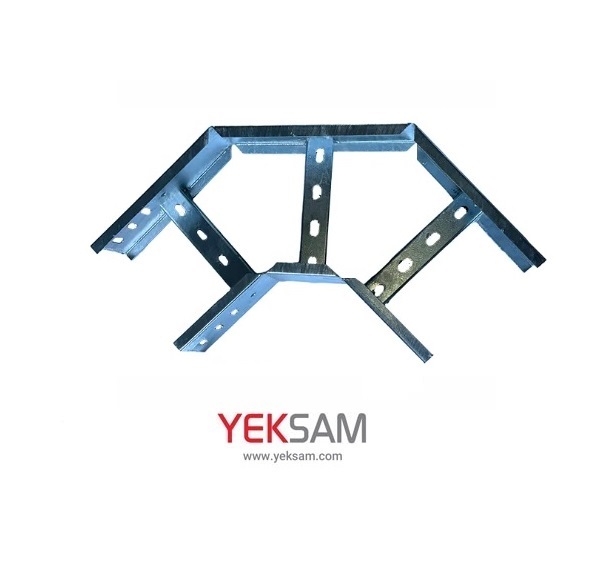

- زانویی افقی ۹۰ درجه (Horizontal Elbow 90°): تغییر مسیر در سطح افقی.
- زانویی افقی ۴۵ درجه (Horizontal Elbow 45°): برای تغییر جهت ملایم‌تر.
- زانویی عمودی بالا یا پایین (Vertical Elbow Up/Down): برای عبور از سطوح با اختلاف ارتفاع.
🔹 ۲. سه‌راهی (Tee)
برای انشعاب مسیر نردبان کابل به سه جهت استفاده می‌شود.
- نوع افقی (Horizontal Tee): انشعاب در یک سطح.
- نوع عمودی (Vertical Tee): انشعاب در جهت بالا یا پایین.
🔹 ۳. چهارراهی (Cross)
برای تقسیم مسیر کابل به چهار جهت در یک سطح به کار می‌رود.
🔹 ۴. تبدیل‌ها (Reducers)
برای تغییر عرض نردبان کابل (مثلاً از 400mm به 200mm) استفاده می‌شوند.
- نوع افقی: تغییر عرض در سطح افقی.
- نوع عمودی: تغییر عرض همراه با اختلاف ارتفاع.
🔹 ۵. اتصال مستقیم (Straight Connector)
برای اتصال دو قطعه نردبان کابل به صورت مستقیم در امتداد هم استفاده می‌شود.
اغلب با پیچ و مهره گالوانیزه یا پلیت اتصال (Coupler Plate) انجام می‌شود.
🔹 ۶. درپوش‌ها (End Caps / Covers)
برای پوشاندن انتهای باز نردبان کابل و جلوگیری از ورود گرد و غبار یا اشیاء خارجی.
🔹 ۷. ساپورت‌ها و بست‌ها (Supports & Clamps)
برای نصب نردبان کابل روی دیوار، سقف، یا سازه‌ها به کار می‌روند:
- ساپورت سقفی (Ceiling Support)
- ساپورت دیواری (Wall Bracket)
- آویز رزوه‌دار (Threaded Rod Hanger)
- بست U شکل (U-Clamp)
🔹 جنس و پوشش اتصالات
اتصالات نردبان کابل معمولاً از جنس:
- فولاد گالوانیزه گرم (Hot-dip galvanized steel)
- استیل ضدزنگ (Stainless steel)
- آلومینیوم
- ورق رنگ‌شده الکترواستاتیک
انتخاب نوع بستگی به محیط نصب (داخلی، خارجی، صنعتی، خورنده و غیره) دارد.
جدول انواع اتصالات نردبان کابل
🔢نام فارسی نام انگلیسی شکل عملکرد / کاربرد توضیحات تکمیلی
| 1️⃣ | زانویی افقی ۹۰ درجه | Horizontal Elbow 90° | تغییر مسیر ۹۰ درجه در سطح افقی | برای تغییر جهت کابل در گوشه‌ها |
| 2️⃣ | زانویی افقی ۴۵ درجه | Horizontal Elbow 45° | تغییر جهت ملایم در سطح افقی | برای مسیرهایی با زاویه نرم‌تر |
| 3️⃣ | زانویی عمودی بالا | Vertical Inside Elbow | تغییر مسیر رو به بالا | برای عبور از طبقه پایین به بالا |
| 4️⃣ | زانویی عمودی پایین | Vertical Outside Elbow | تغییر مسیر رو به پایین | برای عبور از بالا به پایین |
| 5️⃣ | سه‌راهی افقی | Horizontal Tee | انشعاب مسیر در یک سطح افقی | کابل از سه جهت عبور می‌کند |
| 6️⃣ | سه‌راهی عمودی | Vertical Tee | انشعاب به بالا یا پایین | برای مسیرهای چندطبقه |
| 7️⃣ | چهارراهی | Cross | تقسیم مسیر در چهار جهت | مناسب برای مراکز توزیع کابل زیاد |
| 8️⃣ | تبدیل افقی | Horizontal Reducer | کاهش یا افزایش عرض نردبان در سطح افقی | برای تطبیق عرض دو نردبان متفاوت |
| 9️⃣ | تبدیل عمودی | Vertical Reducer | تغییر عرض همراه اختلاف ارتفاع | معمولاً بین دو سطح مختلف |
| 🔟 | اتصال مستقیم | Straight Connector | اتصال دو شاخه نردبان در امتداد هم | با پلیت و پیچ و مهره انجام می‌شود |
| 11️⃣ | درپوش انتهایی | End Cap | بستن انتهای باز نردبان کابل | جلوگیری از ورود گرد و غبار |
| 12️⃣ | درپوش محافظ (کاور) | Cover | پوشاندن کل مسیر کابل | محافظت در برابر باران، گردوغبار یا سقوط اشیاء |
| 13️⃣ | ساپورت دیواری | Wall Bracket | نصب نردبان روی دیوار | نگهدارنده افقی یا عمودی |
| 14️⃣ | ساپورت سقفی / آویز رزوه‌دار | Ceiling Support / Hanger | آویزان کردن نردبان از سقف | با میله رزوه‌دار یا زنجیر |
| 15️⃣ | پایه زمینی (Floor Stand) | Floor Support | نصب نردبان روی زمین یا سینی پایه‌دار | در تاسیسات صنعتی کاربرد دارد |
| 16️⃣ | بست U شکل / بست نگهدارنده | U-Clamp / Cable Clamp | مهار نردبان یا کابل روی ساپورت | برای تثبیت کابل یا بدنه نردبان |
| 17️⃣ | پیچ و مهره اتصال | Bolts & Nuts | متصل کردن اجزا به هم | باید از نوع گالوانیزه یا استیل باشند |
