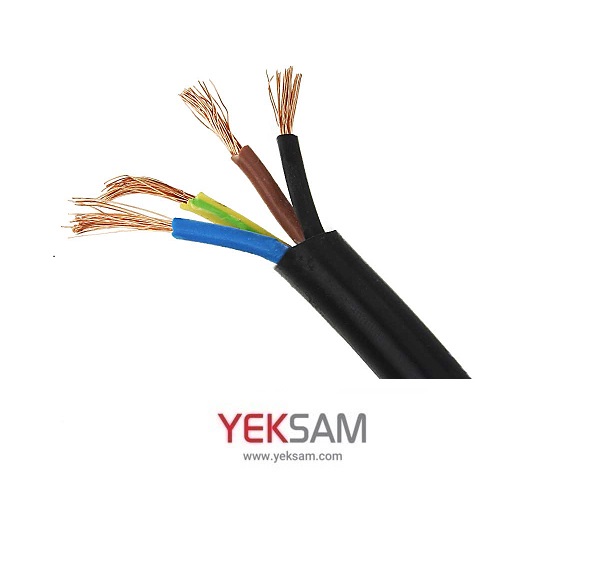

کابل برق سبک افشان 4 در 6 با روکش PVC برند افشارنژاد خراسان N)YMHY)
مشخصات فنی کابل برق افشان با روکش PVC
🔹 ساختار کلی
این کابل از چند جزء اصلی تشکیل شده است:
- هادی یا رسانا (Conductor):
جنس آن معمولاً مس نرم و آنیل‌شده است (افشان یعنی از تعداد زیادی رشته مس نازک تشکیل شده)،
تا انعطاف‌پذیری بالا و هدایت الکتریکی مناسب فراهم شود. - عایق داخلی (Insulation):
روکش اولیه روی هر رشته‌ی مسی از PVC نوع A یا D (پلی‌وینیل کلراید) ساخته می‌شود.
وظیفه‌اش جلوگیری از تماس الکتریکی میان رشته‌ها و مقاومت در برابر تغییرات دما و رطوبت است. - روکش بیرونی یا غلاف (Sheath / Jacket):
کل مجموعه‌ی رشته‌ها با روکش نهایی از جنس PVC انعطاف‌پذیر نوع ST5 یا مشابه پوشانده می‌شود.
این روکش در برابر شرایط محیطی، سایش، مواد شیمیایی سبک و ضربه مقاوم است.
🔹 ویژگی‌های الکتریکی و مکانیکی
خصوصیت مقدار متداول
| نوع هادی | مس نرم با خلوص بالای ۹۹.۹٪ |
| حداکثر ولتاژ کاری (U₀/U) | 300/500 ولت یا 450/750 ولت |
| دمای مجاز کارکرد | تا 70°C (دمای لحظه‌ای تا 100°C) |
| حداقل دمای خم شدن در نصب | 0 تا -5°C |
| نوع حفاظت مکانیکی | PVC مقاوم در برابر روغن، آب و فشار مکانیکی سبک |
| انعطاف‌پذیری | بسیار بالا؛ مناسب برای بردهای متحرک، وسایل قابل حمل و سیم رابط‌ها |
🔹 استانداردها
مطابق با:
- ISIRI 607 / IEC 60227 (استاندارد ملی و بین‌المللی کابل‌های PVC افشان)
- علامت اختصاری NYMHY یا H05VV-Fکه به ترتیب نشان‌دهنده‌ی کابل افشان با هادی مسی و روکش PVC در دو لایه (عایق و غلاف) است.
🔹 موارد استفاده (Application)
- سیم‌کشی داخلی ساختمان‌ها (روشنایی، پریزها، تابلو برق‌ها)
- اتصال ابزارهای برقی سبک و خانگی
- کابل تغذیه وسایل قابل‌حمل (پنکه، ماشین لباسشویی، کولر آبی و…)
- مدارهای فرمان و کنترل در تابلوها یا ماشین‌آلات کوچک
🔹 مزایا
✅ انعطاف زیاد و نصب آسان
✅ مقاومت خوب در برابر رطوبت و مواد شیمیایی سبک
✅ هدایت الکتریکی عالی (به‌دلیل استفاده از مس خالص افشان)
✅ هزینه مناسب نسبت به کابل‌های با عایق لاستیکی یا XLPE
✅ ایمن و منطبق با استانداردهای ساختمان‌سازی
N)YMHY 4×6 mm² – 300/500V – Khorasan Afsharnazhad PVC)
نوشته شده باشد، به این معناست:
- 4 رشته‌ی مس افشان به قطر 6 میلیمتر مربع،
- عایق و روکش PVC،
- توان تحمل ولتاژ تا ۵۰۰ ولت،
- از برند افشارنژاد خراسان.
سایز نامی کابل
4 در 6 میلیمتر مربع
میانگین قطر خارجی کابل
14.5 میلیمتر
جریان مجاز
43 آمپر
ولتاژ مجاز
300 تا 500 ولت
ضخامت عایق
0.8 میلیمتر
ضخامت روکش
1.4 میلیمتر
حداکثر مقاومت هادی
3.3 اهم بر 1000 متر
ساختار کابل
CU/PVC/PVC
جنس هادی کابل
مس
جنس روکش کابل
PVC
حداکثر دمای مجاز در هادی
70 درجه سانتیگراد حالت نرمال / در حالت اتصال کوتاه 150 درجه سانتیگراد
حداکثر دمای مجاز در سطح کابل
در حالت ثابت منفی 40 الی 70 درجه سانتیگراد
در حالت خم شود منفی ۵ الی 5۰ درجه سانتیگراد
وزن هر متر
420 گرم
