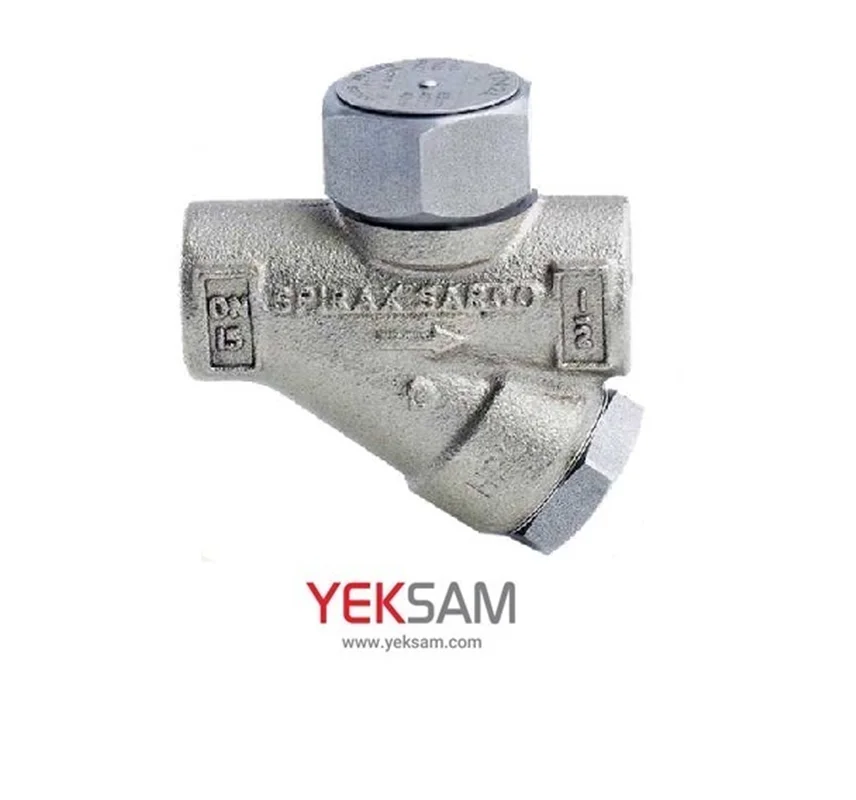

استیم تراپ ترمودینامیکی اسپیراکس سارکو مدل TD42L سایز 1 اینچ
معرفی مدل TD42L از Spirax Sarco
- TD42L یک تله بخار ترمودینامیکی قابل نگهداری رایج است که از آن در خطوط توزیع بخار با فشار بالا، خطوط tracer و تجهیزات صنعتی استفاده می‌شود.
- این مدل دارای زیرمجموعه‌هایی مانند TD42L (برای بار کندانساسیون کمتر) و TD42H (برای بار بیشتر) است.
ویژگی‌ها و کاربردها
- عملکرد ساده و بادوام: تنها یک قطعه متحرک دارد—یک دیسک سخت‌شده از استنلس استیل—که تخلیه سریع و بسته شدن ضدفشار را ممکن می‌سازد.
- مقاومت بالا: در برابر سوپرهیت، ضربان‌های آبی (water hammer)، خوردگی، یخ‌زدگی و ارتعاشات مقاوم است.
- تحمل فشار و دما:
- فشار عملیاتی تا 42 barg (600 psig) برای مدل‌های L و H
- دمای عملیاتی تا 400 °C (752 °F)
- ابعاد و وزن تقریبی:
- برای سایز ½": طول ~78 mm، وزن ~0.8 kg
- برای سایز ¾": طول ~84 mm، وزن ~1.0 +1
جزئیات دقیق‌تر (از داده‌های فنی)
- ترکیب متریال:
- بدنه: استنلس استیل با پوشش ENP (Electroless Nickel Plating) در مدل‌های L و H
- دیسک: استنلس استیل سخت‌شده
- صافی داخلی (استرینر): استنلس استیل با سوراخ‌های ریز (~0.031 اینچ)
- قطعات یدکی قابل تامین:
- بسته دیسک (3 عدد)، صافی و گسکت، درپوش عایق، گسکت درپوش صافی، و در صورت نیاز، ولو تخلیه (blowdown valve)
- نکات نصب:
- ترجیحاً در حالت افقی نصب شود و درپوش بالای آن باشد.
- بهتر است از ولو یک‌طرفه (non-return valve) در مسیر برگشت استفاده شود، به‌ویژه اگر فشار برگشتی وجود دارد.
- دو ولو ایزوله‌سازی (قبل و بعد) نصب شود تا نگهداری و تعویض آسان‌تر باشد.
جمع‌بندی
ویژگی شرح
| نوع | تله بخار ترمودینامیکی (maintainable) |
| سری‌ها | TD42L |
| جنس | استنلس استیل (بدنه و دیسک) |
| فشار عملیاتی | تا حدود 42 barg / 600 psig |
| دمای عملیاتی | تا حدود 400 °C / 752 °F |
| ویژگی کلیدی | یک قطعه متحرک، عملکرد مقاوم در شرایط سخت |
| استفاده توصیه‌شده | خطوط بخار صنعتی، tracer، تخلیه خطوط اصلی (mains drainage) |
| قطعات یدکی | دیسک، صافی، گسکت، درپوش عایق و ولو تخلیه قابل تهیه هستند |
سایز نامی
1 اینچ
نوع تله بخار
تله بخار ترمودینامیکی
کشور سازنده
انگلیس
