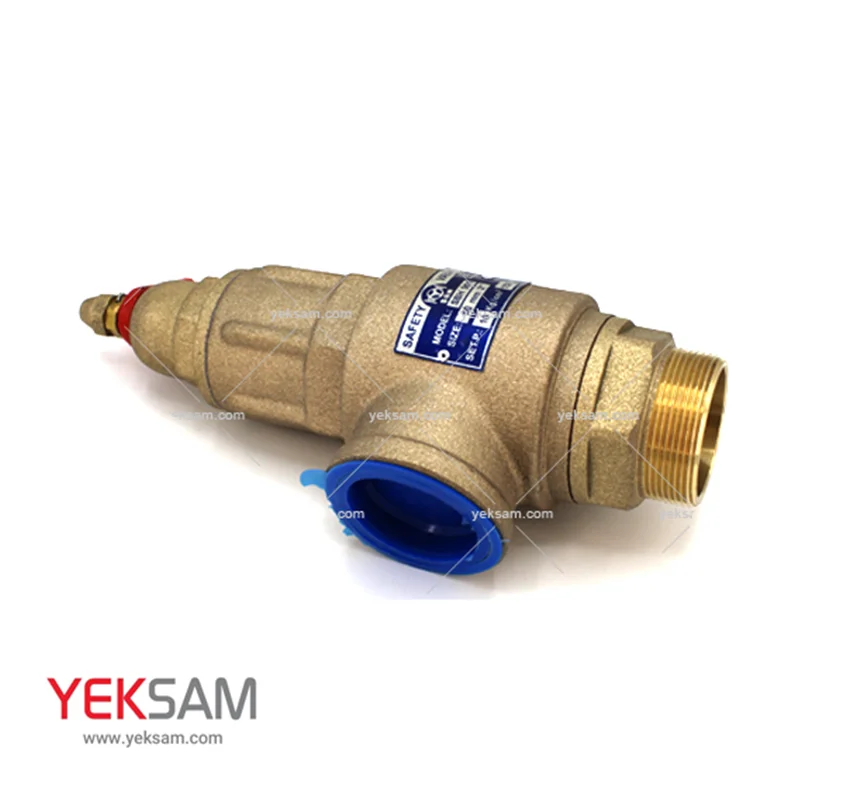

سوپاپ اطمینان (سوپاپ ایمنی) برنجی سایز 2 اینچ فشار 10 بار اهرمی دنده ای (رزوه ای) ، بدنه برنجی سیال : آب ُ گاز ُ هوای فشرده SAFETY VALVE SAM 2" 10 BAR WATER /GAS/AIR
شیر اطمینان برنجی اهرمی (Lever Type Brass Safety Valve) یکی از پرکاربردترین انواع شیرهای اطمینان است که برای حفاظت از سیستم‌های تحت فشار (مانند بویلرها، مخازن، کمپرسورها و خطوط بخار یا هوا) در برابر افزایش ناگهانی فشار استفاده می‌شود.
راهنمای فنی و کاربردی شیر اطمینان برنجی اهرمی
🧩 تعریف (Definition)
شیر اطمینان اهرمی برنجی، نوعی سوپاپ خودکار تخلیه فشار است که از طریق نیروی فنر و اهرم، پس از رسیدن فشار به حد تنظیم‌شده (Set Pressure) باز شده و بخشی از سیال را تخلیه می‌کند تا فشار سیستم کاهش یابد.
⚙️ اجزای اصلی (Main Components)
- بدنه (Body): از برنج فورج‌شده (Forged Brass) جهت مقاومت در برابر خوردگی.
- اهرم (Lever Arm): برای باز کردن دستی شیر در حالت آزمایشی یا اضطراری.
- فنر تنظیم فشار (Spring): با نیروی از پیش تعیین‌شده که فشار کارکرد شیر را کنترل می‌کند.
- پیستون یا دیسک (Disc/Poppet): سطح تماس آب‌بندی که در زمان افزایش فشار باز می‌شود.
- درپوش و پیچ تنظیم (Cap & Adjusting Screw): برای تنظیم فشار باز شدن شیر.
🔢 مشخصات فنی نمونه (Typical Technical Specifications)
ویژگی مقدار یا محدوده معمول
| جنس بدنه | برنجی (CuZn40Pb2) |
| جنس فنر | استنلس استیل (AISI 316 / 304) |
| نوع اتصال | دنده‌ای NPT |
| سایز اسمی (DN) | 3/8″ تا 2″ |
| فشار کاری (PN) | تا 10 بار |
| دما | تا 180°C (برای بخار یا آب داغ) 90 درجه برای آب |
| نوع عملکرد | فنردار با اهرم دستی |
| کاربردها | بخار، هوا، گاز بی‌خطر، آب داغ، کمپرسور هوا |
🧪 استانداردهای مرتبط (Standards)
استاندارد عنوان / حوزه
| EN ISO 4126-1 | Safety valves – General requirements |
| ASME Section VIII Div.1 | Pressure Vessel Code for Safety Valves |
| ISIRI 3361 | شیر اطمینان (مطابق استاندارد EN) |
| DIN 3320 | طراحی و تست شیر اطمینان |
| BS 6759 | Safety valves for compressible fluids |
🧰 کاربردهای معمول (Typical Applications)
- دیگ‌های بخار (Steam Boilers)
- خطوط انتقال بخار یا هوا
- سیستم‌های هوای فشرده و کمپرسورها
- مخازن تحت فشار صنعتی
- پمپ‌ها و منابع انبساط بسته
⚖️ جدول انتخاب نمونه (Selection Table – Brass Lever Safety Valve)
سایز (Inch) فشار تنظیم (Bar) دما (°C) دبی تخلیه (kg/h ) اتصال ورودی اتصال خروجی
| ½″ | 8–10 bar | 180°C | 45–60 | NPT Male | NPT Female |
| ¾″ | 8–10 bar | 180°C | 80–100 | NPT Male | NPT Female |
| 1″ | 8–16 bar | 180°C | 150–210 | NPT Male | NPT Female |
| 1¼″ | 8–10 bar | 180°C | 280–350 | NPT Male | NPT Female |
| 1½″ | 8–10 bar | 180°C | 420–500 | NPT Male | NPT Female |
| 2″ | 8–10 bar | 180°C | 700–850 | NPT Male | NPT Female |
(مقادیر تقریبی برای بخار اشباع – بسته به طراحی تولیدکننده کمی متفاوت خواهد بود.)
⚙️ نکات نصب و نگهداری (Installation & Maintenance)
- شیر را همیشه در حالت عمودی نصب کنید.
- مسیر تخلیه باید بدون مانع و کوتاه باشد.
- از پوشش گرد و غبار برای اهرم استفاده کنید (در محیط‌های صنعتی).
- حداقل سالی یک‌بار، عملکرد اهرم را دستی آزمایش نمایید.
- فشار تنظیم را با بهره از منبع فشار کالیبره تأیید کنید.
- هرگز پیچ تنظیم را بدون ابزار دقیق تغییر ندهید.
