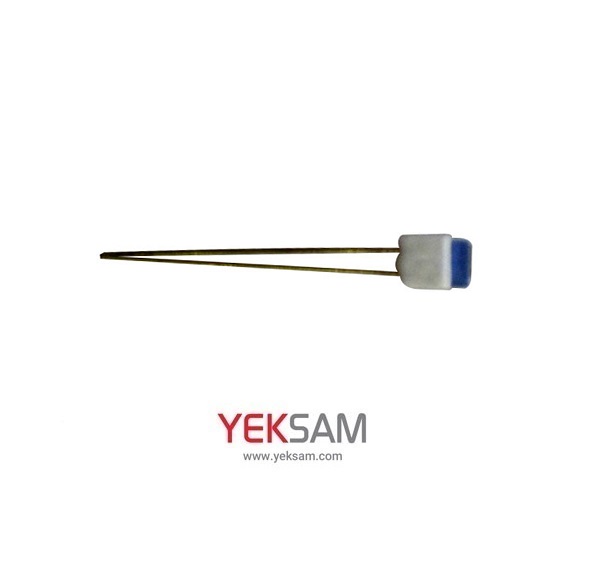

سنسور مغزی فیلمی PT100 کلاس A برند JUMO

سنسور مغزی فیلمی PT100 کلاس A  برند JUMO

سنسور PT100 کلاس A برند JUMO که گفتی، یک نوع RTD سنسور دقیق و صنعتی است که در خیلی از کاربردهای حساس دما استفاده می‌شود.

اگر بخواهم مرحله‌به‌مرحله برات باز کنم:

1. تعریف کلی

• PT100 یعنی یک سنسور دمای مقاومتی پلاتینی که مقاومتش در دمای 0°C دقیقاً 100 اهم است.
• کلاس A طبق استاندارد IEC 60751 یعنی دقت بالاتر از کلاس B، با تلرانس:

 \Delta T = \pm (0.15 + 0.002 imes |T|) \, ^\circ C

یعنی در دمای 0°C خطا ±0.15°C و مثلاً در 100°C خطا حدود ±0.35°C خواهد بود.

2. مشخصات برند JUMO

• JUMO یک کمپانی آلمانی معروف در سنسور و اتوماسیون صنعتی است.
• سنسورهای مغزی (film type) این برند معمولاً:
  • فیلم پلاتینی نازک روی یک بستر سرامیکی دارند (Thin Film Technology)
  • زمان پاسخ سریع‌تر و مقاومت مکانیکی بالاتر نسبت به سیم‌پیچ‌های سنتی دارند.
  • مقاومت خوبی در برابر شوک و لرزش

3. “فیلمی” یا Thin Film

• به جای سیم‌پیچ سنتی، یک لایه پلاتین روی بستر سرامیکی چاپ می‌شود.
• مزایا: کوچک‌تر، واکنش سریع‌تر، قیمت مناسب‌تر، مقاوم‌تر در برابر لرزش.
• معایب: پایداری طولانی‌مدت کمی پایین‌تر از RTD سیم‌پیچ کامل (اما در JUMO این اختلاف خیلی ناچیز شده).

4. کاربردهای رایج

• سیستم‌های صنعتی با نیاز به اندازه‌گیری دقیق (اتاق‌های تمیز، صنایع غذایی، شیمیایی، انرژی)
• فرآیندهایی که نیاز به فیدبک سریع دما دارند
• کنترل گرمایش یا سرمایش دقیق

5. پیکربندی‌ها و اتصالات

• این مغزی‌ها معمولاً به صورت 2 سیم، 3 سیم، یا 4 سیم عرضه می‌شوند.
  • 3 یا 4 سیم برای جبران اثر مقاومت کابل (به‌خصوص در فواصل طولانی یا کاربرد دقیق).
