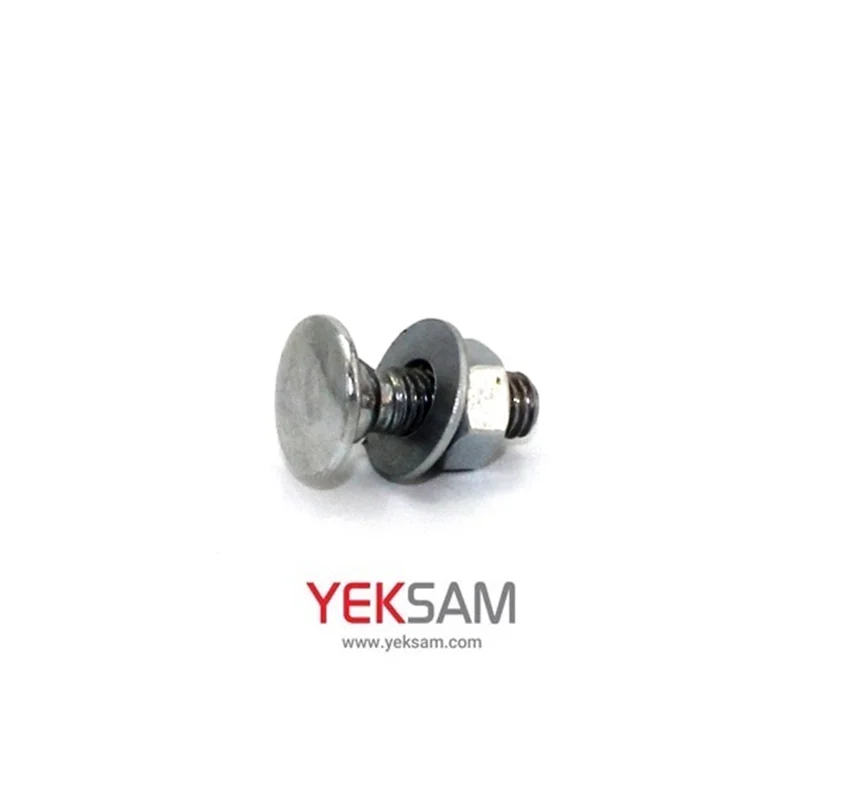

پیچ و مهره اتاقی کله قارچی مخصوص اتصال نردبان کابل گالوانیزه گرم داکرومات 8*2 سانت با واشر

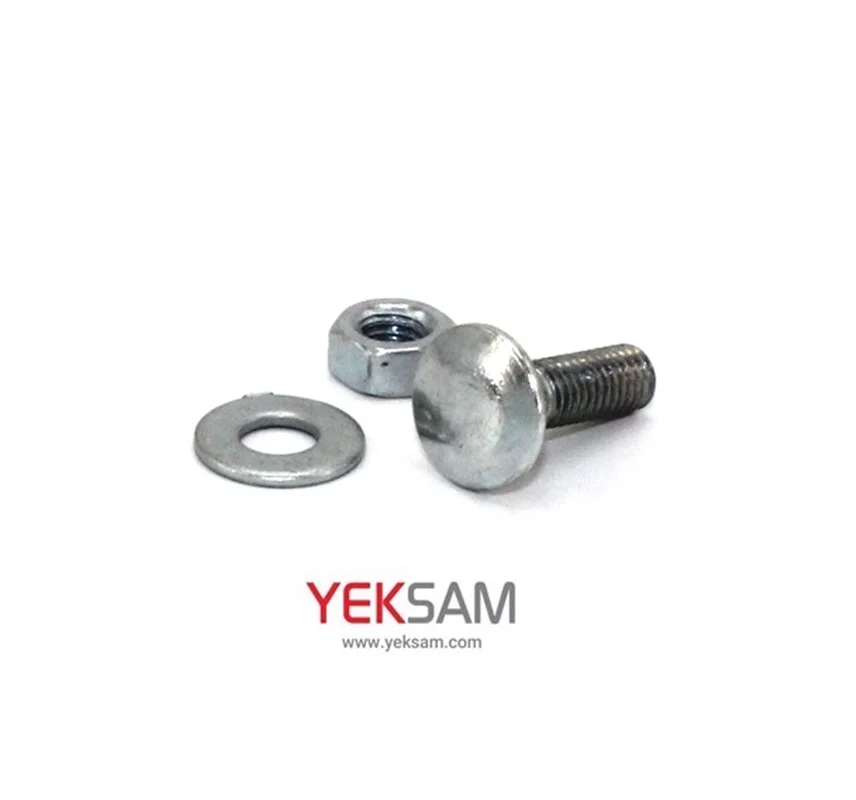

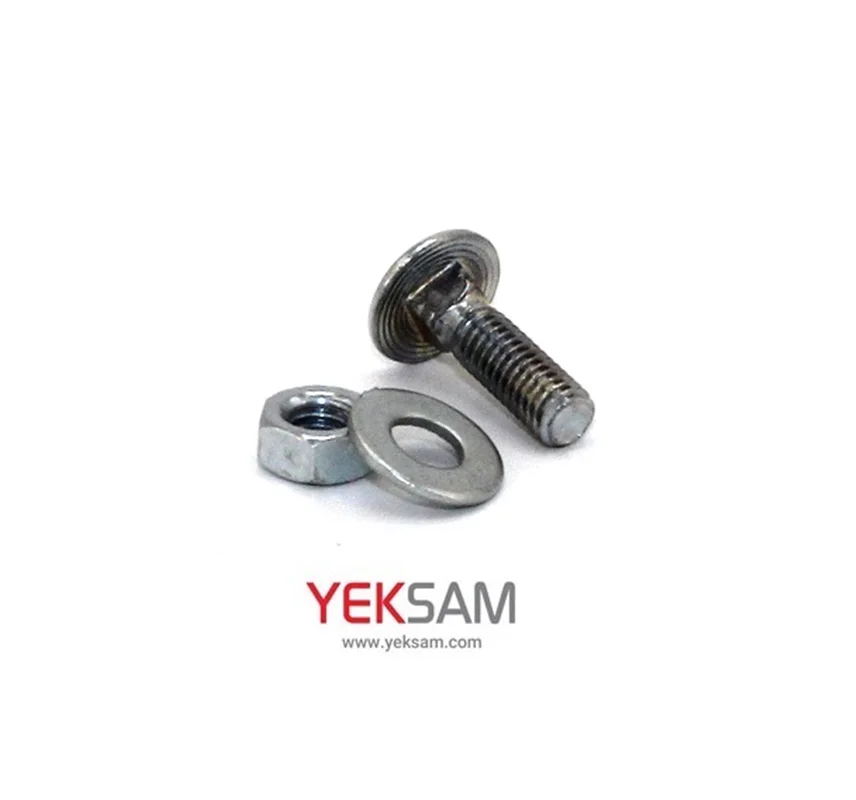

پیچ و مهرهٔ کله قارچی مخصوص نردبان کابل (Cable Ladder Mushroom Head Bolt & Nut)
🔩 تعریف و کاربرد
پیچ و مهره کله قارچی (Mushroom Head Bolt & Nut) نوعی اتصال‌دهنده ویژه برای نردبان کابل (Cable Ladder / Cable Tray) و سینی کابل است که برای اتصال پله‌ها (rungs) به کناره‌ها (side rails) یا برای نصب متعلقات (brackets, covers, joints) استفاده می‌شود.
⚙️ ویژگی فنی و ساختاری
ویژگی توضیح
| شکل سر پیچ | قارچی یا عدسی‌شکل (Mushroom / Dome Head) – دارای سطح صاف بدون لبه برای جلوگیری از آسیب به کابل‌ها. |
| نوع گل پیچ زیر سر | مربع یا مستطیلی جهت درگیر شدن با شیار پله نردبان و جلوگیری از چرخش هنگام بستن مهره. |
| جنس متداول | فولاد کربنی گالوانیزه گرم (HDG)، فولاد ضد زنگ (A2/A4)، یا فولاد سیاه با پوشش روی (Zn-plated). |
| مهره | معمولاً شش‌گوش کلاس 8 یا استیل با واشر تخت. |
| استاندارد رزوه | ISO Metric — طبق ISO 4017 یا ISO 8677 بسته به فرم سر، با گام دنده استاندارد. |
| درجه استحکام (Strength Class) | معمولاً 4.8 / 5.8 برای فولاد گالوانیزه، و A2-70 برای استیل ضد زنگ. |
| پوشش سطحی و مقاومت | به‌صورت گالوانیزه سرد (Zn 8 µm) یا گرم (≥70 µm) بسته به محیط نصب. |
📐 ابعاد متداول برای نردبان کابل
سایز رزوه قطر سر (mm) ضخامت سر (mm) طول رزوه (mm) نوع مهره کاربرد معمول
| M6 | 16 | 4.5 | 20–25 | مهره M6 | سینی و کاور سبک |
| M8 | 18 | 5 | 25–40 | مهره M8 | پله نردبان کابل |
| M10 | 22 | 6 | 30–50 | مهره M10 | فیکس کردن اتصال‌ها یا ساپورت‌ها |
| M12 | 25 | 7 | 30–60 | مهره M12 | اتصالات سنگین در مسیر عمودی |
🧱 موارد استفاده

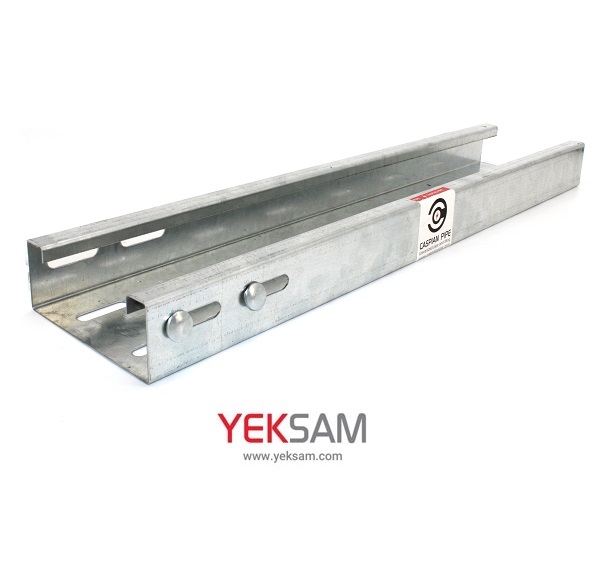

- اتصال پله‌ها و قطعات نردبان کابل
- نصب کاور نردبان یا سینی
- اتصال ساپورت به دیوار یا سقف
- اتصال بین دو شاخه نردبان به‌صورت inline
🌡️ مشخصات نصب و انتخاب برای ایران
شرایط محیط نوع پوشش پیشنهادی جنس مناسب
| محیط داخلی خشک | گالوانیزه سرد | فولاد کربنی |
| محیط صنعتی نیمه‌مرطوب | گالوانیزه گرم HDG | فولاد کربنی کلاس 5.8 |
| محیط خورنده (فضای باز، ساحلی، تونل‌ها) | بدون پوشش اما جنس استیل | A2 یا A4 Stainless Steel |
📏 استانداردهای مرتبط
استاندارد عنوان
| ISO 8677 / ISO 8678 | Mushroom Head Square Neck Bolts |
| ISO 4032 | Hex Nuts |
| ISO 898-1 / ISO 3506 | Mechanical Properties for Bolts & Nuts |
| EN 1461 | Hot-Dip Galvanizing |
| ISIRI 3766 | معادل رزوه متریک ایران |
| ISIRI 2905 | الزامات مهره شش‌گوش فولادی |
🧰 نکات نصب و نگهداری
- همیشه پیش از نصب سطح نردبان تمیز و خشک باشد.
- از واشر تخت زیر مهره برای توزیع فشار استفاده شود.
- گشتاور سفت‌کردن پیچ‌ها مطابق جدول زیر باشد:
سایز گشتاور پیشنهادی (Nm) برای فولاد 5.8 برای استیل A2-70
| M6 | 8 | 10 |
| M8 | 20 | 25 |
| M10 | 40 | 45 |
| M12 | 70 | 80 |
🔹 انتخاب سریع برای پروژه‌های کابل‌کشی صنعتی
نوع نردبان سایز پیچ جنس پوشش طول
| سبک (تا 200 mm عرض) | M8×15 | فولاد | Zn-plated | 15 |
| متوسط (300–600 mm) | M8×20 | فولاد HDG | گالوانیزه گرم | 25 |
| سنگین (بالای 600 mm یا فضای باز) |
