بغل بند رابط نردبان کابل گالوانیزه سرد دیواره 6 سانت ورق 1.5 میل

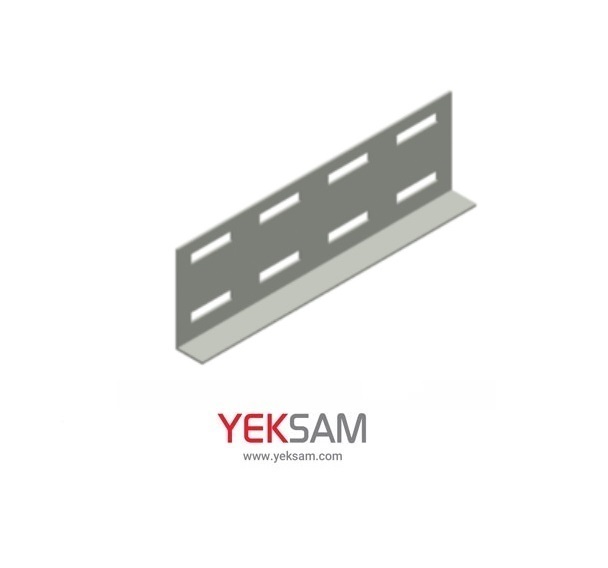

بغل‌بند رابط نردبان کابل گالوانیزه (Ladder Cable Tray Side Coupler / Connector)
توضیح کامل مهندسی، مشخصات فنی، نوع پوشش گالوانیزه، استانداردها و جدول سایزبندی برای پروژه‌های برق
🔧 تعریف و کاربرد
بغل‌بند رابط نردبان کابل (Cable Ladder Side Coupler) قطعه‌ای فلزی است که برای اتصال دو شاخه نردبان کابل به یکدیگر از سمت جانبی (Side Connection) استفاده می‌شود.
این قطعه وظیفه دارد استحکام مکانیکی، تراز و پیوستگی الکتریکی بین دو قطعه نردبان را حفظ کند.
⚙️ ویژگی‌های فنی
ویژگی توضیح
| جنس متریال | ورق فولادی ST37 مطابق با استاندارد EN 10025 یا گاهی از استنلس استیل 304/316 برای محیط‌های خورنده |
| پوشش سطحی | گالوانیزه گرم (Hot-Dip Galvanized) طبق استاندارد ISIRI 2879 / ASTM A123 / EN ISO 1461 |
| ضخامت معمول ورق | 2 تا 3 میلیمتر (بسته به عرض و بار نردبان) |
| ابعاد معمول سوراخ‌ها | Ø10 تا Ø12 میلیمتر برای پیچ و مهره M10 |
| نوع اتصال | پیچی (Bolted Connection) با واشر تخت و فنری گالوانیزه |
| زاویه اتصال | 180° مستقیم (برای امتداد طولی)، در انواع زاویه‌دار مخصوص نیز تولید می‌شود |
| نحوه نصب | در هر اتصال، دو بغل‌بند در طرفین نصب می‌شوند تا بار را متقارن منتقل کنند |
🧩 مزایا
- نصب آسان و سریع بدون نیاز به جوشکاری
- تضمین اتصال الکتریکی و مکانیکی مناسب
- مقاوم در برابر زنگ‌زدگی و خوردگی
- قابلیت باز و بسته شدن مجدد در تعمیرات
- سازگاری با همه برندهای نردبان کابل استاندارد DIN / IEC
📐 جدول ابعاد متداول بغل‌بند رابط نردبان کابل گالوانیزه
عرض نردبان کابل (mm) ضخامت ورق (mm) طول بغل‌بند (mm) تعداد سوراخ در هر طرف نوع پیچ و مهره پیشنهادی
| 100 | 2 | 120 | 2 | M8x20 |
| 150 | 2 | 120 | 2 | M8x20 |
| 300 | 2.5 | 150 | 3 | M10x25 |
| 400 | 3 | 180 | 3 | M10x25 |
| 600 | 3 | 200 | 4 | M10x30 |
📘 استانداردهای مرجع
- IEC 61537 – Cable Tray and Ladder Systems for Cable Management
- EN ISO 1461 / ASTM A123 / ISIRI 2879 – Hot-Dip Galvanizing Specifications
- ISIRI 10311 – الزامات عمومی سینی و نردبان کابل در نصب صنعتی
🏗️ نکات نصب و اجرایی
- محل اتصال دو نردبان باید کاملاً تراز و در یک محور قرار گیرد.
- پیچ‌ها را بیش از حد سفت نکنید تا پوشش گالوانیزه آسیب نبیند.
- در محیط‌های خورنده، از واشر نایلونی و پیچ استنلس استفاده شود.
- حتماً تداوم مسیر ارت بین دو شاخه با سیم ارت یا اتصال فلزی مناسب برقرار گردد.
