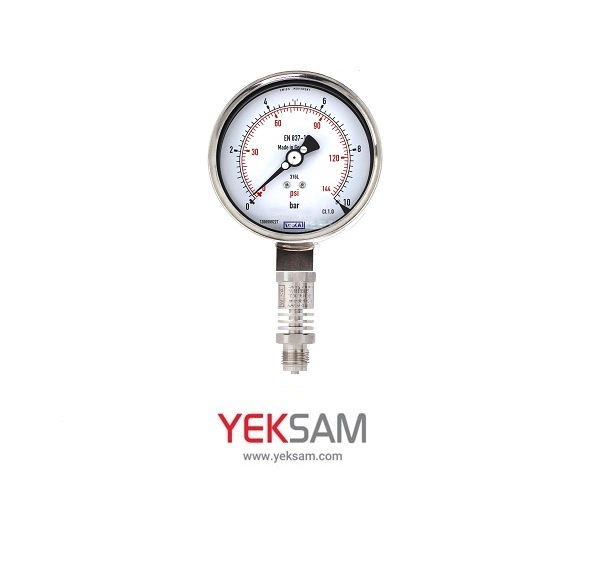

کولینگ المنت ( خنک کننده گیج) مدل 910.32 ویکا 3 پره WIKA
کولینگ المنت (Cooling Element) یا خنککننده گیج ویکا مدل 910.32، یک تجهیز جانبی محافظتی و بسیار کاربردی در سیستمهای اندازهگیری فشار است. وظیفه اصلی این قطعه، کاهش دمای سیال داغ قبل از رسیدن به گیج فشار یا ترانسمیتر است تا مانع از آسیب دیدن برد الکترونیکی یا قطعات مکانیکی داخلی تجهیز (بر اثر حرارت بالا) شود.
مشخصات فنی
۱. مکانیسم عملکرد کولینگ المنت چطور است؟
این تجهیز مانند یک رادیاتور کوچک عمل میکند. ساختار بدنه آن دارای چندین پره (Fin) است.
زمانی که سیال داغ وارد مجرای داخلی کولینگ المنت میشود، حرارت آن از طریق پرهها به هوای محیط منتقل (تبادل حرارتی) شده و دمای سیال به شدت افت میکند.
- کاربرد معکوس: جالب است بدانید در مواردی که سیال فرایند بسیار سرد است، این قطعه میتواند با جذب دمای محیط، از یخزدگی تجهیز جلوگیری کند (به شرطی که دمای محیط گرمتر از سیال باشد).
۲. مشخصات فنی مهم مدل WIKA 910.32
طبق دیتاشیت رسمی ویکا (DS AC 09.21)، ویژگیهای کلیدی این مدل به شرح زیر است:
- متریال بدنه: ساخته شده از استنلس استیل 316Ti (1.4571) که مقاومت بسیار بالایی در برابر خوردگی و دما دارد.
- انواع مدلها بر اساس تعداد پره (Fin):
- مدل ۳ پره: مناسب برای کاهش دمای سیال تا ۱۵۰ درجه سانتیگراد (کد سفارش: 14109813).
- مدل ۵ پره: مناسب برای کاهش دمای سیال تا ۲۰۰ درجه سانتیگراد (کد سفارش: 14109815).
- حداکثر فشار کاری: تا ۶۰۰ بار (bar) (منوط به استفاده از آببندی استاندارد طبق استاندارد EN 837).
- نوع اتصال رزوه:
- اتصال فرایند (پایین): رزوه نری G ½ B
- اتصال ابزار (بالا): رزوه مادگی G ½ B
- ابعاد مجرای داخلی (Pressure Port): قطر مجرای عبور سیال ۳.۵ میلیمتر است.
- وزن: بسیار سبک و کمجا (حدود ۱۸۰ گرم برای مدل ۳ پره و ۲۰۰ گرم برای مدل ۵ پره).
۳. تفاوت کولینگ المنت با لوله سیفون (Syphon) چیست؟
یکی از سوالات متداول مشتریان این است که «چرا به جای لوله سیفون (خمیده یا حلقهای) از کولینگ المنت استفاده کنیم؟»
- اشغال فضا: سیفونها فضای زیادی اشغال میکنند و ظاهر خط را شلوغ میکنند، اما کولینگ المنت بسیار جمعوجور است و مستقیم زیر گیج بسته میشود.
- عدم تجمع سیال: در لوله سیفون، مقداری از سیال همیشه داخل لوله مایع (Condensate) باقی میماند. اگر سیال شما چسبناک باشد یا رسوب کند، سیفون مسدود میشود. اما کولینگ المنت یک مسیر مستقیم (Straight) دارد و رسوب در آن جمع نمیشود.
- زیبایی و یکپارچگی نصب: در تجهیزاتی مثل ترانسمیترهای فشار گرانقیمت، استفاده از کولینگ المنت استیل ظاهر بسیار شکیلتر و صنعتیتری به سیستم میدهد.
نکات مهم
- حتماً رزوه را چک کنید: اتصال این مدل استاندارد G 1/2 است. اگر گیج مشتری دنده NPT یا سایزهای دیگر است، نیاز به تبدیل (Adaptor) خواهد داشت.
- محدودیت دما: این تجهیز برای دماهای تا ۲۰۰ درجه سانتیگراد (در مدل ۵ پره) مناسب است. اگر دمای سیال مشتری بالاتر از این مقدار (مثلاً ۳۰۰ یا ۴۰۰ درجه) باشد، باید از دیافراگم سیل به همراه لوله مویین (Capillary) استفاده کند.
