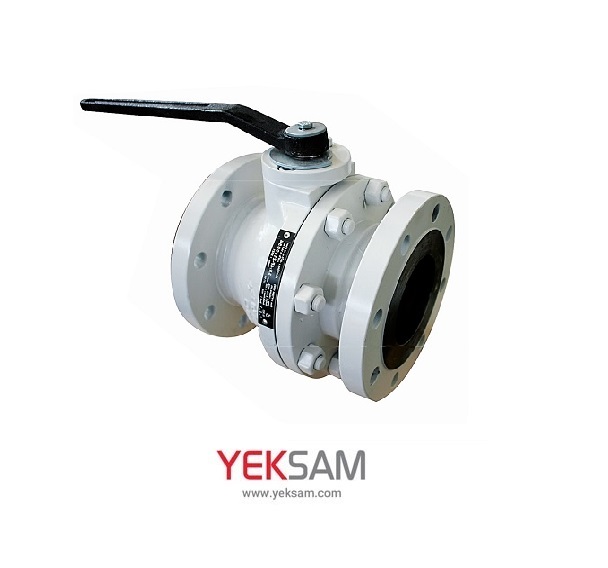

شیر توپی فولادی گازی سایز ۲ اینچ کلاس ۱۵۰ برند گازسوزان
شیر توپی فولادی گازسوزان» همان شیر توپی فولادی مناسب برای جریان گاز است (ball valve از جنس فولاد برای کاربردهای گاز).
تعریف و اجزاء
- شیر توپی (Ball Valve) نوعی شیر ربع‌گرد است که درون آن یک گوی (توپ) دارد که با چرخش ۹۰ درجه مسیر عبور سیال باز یا بسته می‌شود.
- در شیر توپی فولادی، بدنه اصلی شیر از فولاد آلیاژی یا فولاد کربنی (Carbon Steel) ساخته می‌شود.
- قسمت داخلی گوی معمولاً از استنلس استیل یا فولاد ضد زنگ است تا مقاومت به خوردگی بهتری داشته باشد.
- سیت (seat) یا نشیمنگاه می‌تواند نرم (مثلاً تفلون) یا فلزی باشد — بسته به فشار، دما و نوع گاز.
- شیر توپی فولادی در کلاس‌های فشار (یا کلاس فلنج) متنوعی عرضه می‌شود، مانند کلاس ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و غیره.
انواع شیر توپی فولادی گاز
چند گونه تقسیم‌بندی مهم:
معیار تقسیم‌بندی نوع‌ها ویژگی‌ها / مزایا
| نوع نگهداری گوی | فلوتینگ (Floating) | گوی آزادانه میان دو سیت قرار می‌گیرد و توسط فشار سیال به سمت سیت فشرده می‌شود. مناسب برای فشار متوسط می‌باشد. |
| ترینیون (Trunnion) | گوی هم از بالا و هم از پایین مهار می‌شود. مناسب برای فشار بالا، قطر بزرگ‌تر، کاهش گشتاور مورد نیاز. | |
| نحوه ورود به بدنه | Top Entry | شیر به‌گونه‌ای طراحی شده که قسمت بالایی برداشته می‌شود تا تعمیرات داخلی راحت‌تر باشد. |
| Side Entry | قسمت بدنه از کنار باز می‌شود تا به قسمت داخلی دسترسی پیدا شود. | |
| قطر مجرای داخلی (بور) | فول بور (Full Bore) | قطر داخل شیر با قطر لوله برابر است، افت فشار کمتر دارد. |
| ردیوس بور (Reduced Bore) | قطر سوراخ داخلی کمتر از قطر لوله، ممکن است افت فشار ایجاد کند، ولی هزینه ساخت کمتر است. |
معیارهای انتخاب شیر توپی فولادی گازی
برای اینکه شیر مناسب انتخاب شود، باید به نکات زیر توجه کنی:
- فشار کاری و کلاس فلنج
بررسی کن فشار کاری سیستم گاز (مثلاً بر حسب بار یا PSI) و کلاس فلنج (ANSI، DIN، API و غیره). شیر باید توان تحمل آن فشار را داشته باشد. - دمای کاری
اگر گاز یا محیط دارای دما بالا یا پایین شدید است، سیت، مواد آب‌بندی و متریال باید تحمل آن دما را داشته باشند. - سازگاری با نوع گاز
بعضی گازها ممکن است خورنده باشند یا ترکیباتی داشته باشند که مواد را واکنش دهند. پس انتخاب متریال باید با گاز مطابقت داشته باشد. - قطر و افت فشار مجاز
اگر افت فشار پایین مهم است، شیر فول بور انتخاب کن. اگر هزینه اولویت دارد، ممکن است ردیوس بور کافی باشد. - نوع عملگر (دستی، پنوماتیک، برقی)
اگر شیر در نقطه‌ای باشد که اپراتوری نباشد، ممکن است نیاز به عملگر الکتریکی یا بادی داشته باشی. - انتخاب نوع نگهداری گوی
اگر فشار بالا یا قطر بزرگ است، مدل ترینیون معمولاً انتخاب بهتری است، چون فشار کمتر به سیت‌ها منتقل می‌کند و عمر آب‌بندی بهتر خواهد بود.
متریال
فولادی کربن استیل A234 WCB
سایز نامی
۲ اینچ (DN50)
کلاس فشاری
کلاس 150#
جنس توپی
استنلس استیل
نوع اتصال
فلنج دار
نوع استاندارد
تاییده وندور شرکت گاز ایران
