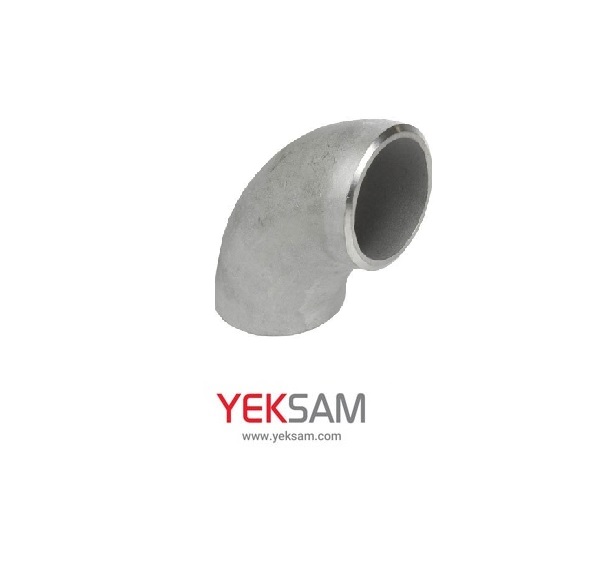

زانو 90 درجه جوشی استنلس استیل 316 سایز 1/2-2 اینچ رده 40
زانو ۹۰ درجه جوشی استیل 316 (Stainless Steel 316 Butt Weld Elbow 90°) یکی از اتصالات پرکاربرد در خطوط لوله صنعتی است که برای تغییر مسیر جریان (معمولاً به اندازه ۹۰ درجه) به کار می‌رود.
🔹 مشخصات عمومی
- نام محصول: زانو ۹۰ درجه جوشی استیل 316
- جنس: استنلس استیل 316 (AISI 316 / UNS S31600)
- نوع اتصال: جوشی لب به لب (Butt Weld)
- زاویه: ۹۰ درجه
- استاندارد تولید: ASME B16.9 یا DIN 2605
- نوع جوش: مناسب برای جوش آرگون (TIG)
- شعاع خم:
- Short Radius (SR): شعاع خم برابر با قطر لوله (R = 1D)
- Long Radius (LR): شعاع خم برابر با ۱.۵ برابر قطر لوله (R = 1.5D)
🔹 ویژگی‌های آلیاژ استیل 316
- مقاومت بسیار بالا در برابر خوردگی، مخصوصاً در محیط‌های حاوی کلراید و نمک
- مقاومت در برابر حرارت تا حدود 870°C
- قابل استفاده در صنایع غذایی، دارویی، پتروشیمی و دریایی
- ترکیب شیمیایی تقریبی:
- کروم (Cr): 16–18%
- نیکل (Ni): 10–14%
- مولیبدن (Mo): 2–3%
🔹 کاربردها
- خطوط لوله در صنایع نفت، گاز و پتروشیمی
- سیستم‌های انتقال آب و بخار
- صنایع غذایی و لبنی
- تجهیزات دریایی و آب‌شیرین‌کن‌ها
🔹 ابعاد معمول (طبق ASME B16.9)
سایز لوله (inch) قطر بیرونی (mm) ضخامت (Schedule) نوع خم
| 1/2" | 21.3 | Sch 10–160 | LR / SR |
| 1" | 33.4 | Sch 10–160 | LR / SR |
| 2" | 60.3 | Sch 10–160 | LR / SR |
| 4" | 114.3 | Sch 10–160 | LR / SR |
| تا 24" | — | Sch 10–160 | LR / SR |
سایز نامی
2-1/2 اینچ (DN65)
متریال
استنلس استیل 316 ال
رده (Schedule)
رده 40
ضخامت
5.16 میلیمتر
