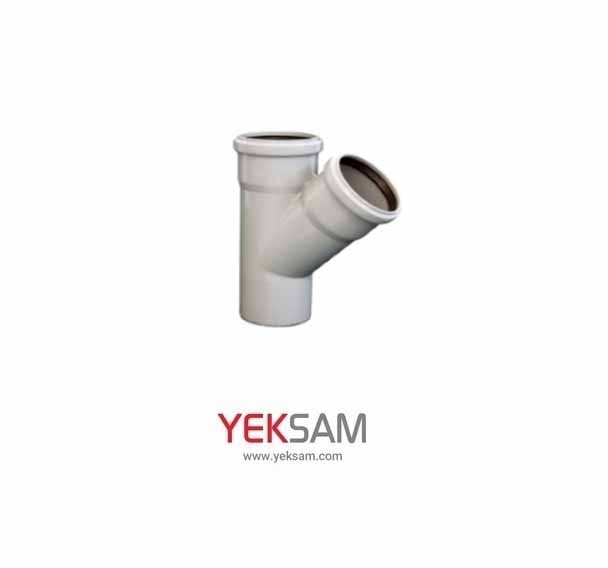

سه راهی پوشفیت 45 درجه فاضلابی سایز 75*75 نیوفلکس
سهراهی پوشفیت ۴۵ درجه فاضلابی نیوفلکس
سهراهی پوشفیت ۴۵ درجه فاضلابی نیوفلکس یک اتصال کلیدی در سیستمهای لولهکشی فاضلاب است که وظیفه ایجاد انشعاب با زاویه ۴۵ درجه را از خط اصلی لولهکشی بر عهده دارد. این قطعه به مهندسان و مجریان تأسیسات اجازه میدهد تا مسیرهای انشعابی فاضلاب را با حداقل افت هیدرولیکی و گرفتگی، به خطوط اصلی یا رایزرها متصل کنند.
نقش سهراهی ۴۵ درجه در سیستم فاضلاب
در سیستمهای فاضلاب ثقلی، هدایت پساب باید با کمترین مانع و با حفظ شیب استاندارد انجام شود. استفاده از سهراهی ۴۵ درجه به دلایل زیر حائز اهمیت است:
- ایجاد انشعاب ملایم: زاویه ۴۵ درجه نسبت به خط اصلی، یک انشعاب با کمترین زاویه تند ایجاد میکند. این امر باعث میشود جریان فاضلاب هنگام ورود به خط اصلی، دچار تلاطم کمتری شده و احتمال رسوبگذاری و گرفتگی در محل اتصال به حداقل برسد.
- کاهش اصطکاک و افت فشار: انحراف ملایم جریان، هد پمپ (در صورت وجود) یا هد ثقلی مورد نیاز را کمتر کرده و بازدهی سیستم را افزایش میدهد.
- امکان هدایت در فضاهای محدود: در مواردی که فضای نصب محدود است، انشعاب با زاویه ۴۵ درجه انعطافپذیری بیشتری در مسیردهی لولهها فراهم میکند.
- پرهیز از اتصالات متعدد: این قطعه با ترکیب یک مسیر ورودی و دو خروجی (یکی در امتداد و دیگری با انشعاب ۴۵ درجه) میتواند جایگزین ترکیب سهراهی ۹۰ درجه و یک زانوی ۴۵ درجه شود.
ساختار و مشخصات فنی
- جنس بدنه: پلیپروپیلن کوپلیمر (PP-C) که مقاومتی عالی در برابر مواد شیمیایی، شویندهها، اسیدها و بازهای موجود در فاضلاب خانگی و صنعتی از خود نشان میدهد. این ماده همچنین مقاومت خوبی در برابر ضربه و تغییرات دمایی دارد.
- سیستم اتصال پوشفیت (Push-Fit): تمامی دهانههای سهراهی مجهز به سوکت (مادگی) با شیار نگهدارنده اورینگ هستند. لولهها با فشار دست یا با ابزار مخصوص، درون این سوکتها قرار گرفته و توسط اورینگهای لاستیکی آببندی میشوند. این سیستم نیاز به چسب، جوش یا حرارت را از بین میبرد.
- اورینگهای آببند: حلقههای لاستیکی مقاوم (ساخت آلمان یا تولید استاندارد) که با فشار و انعطافپذیری خود، اتصال را کاملاً آببند و گازبند میکنند. این اورینگها در برابر فرسایش، مواد شیمیایی و بخارات فاضلاب مقاوم هستند.
- سطح داخلی صاف: دیواره داخلی سهراهی بسیار صیقلی است و هیچگونه زائده یا پستیوبلندی ندارد، که این ویژگی مانع از چسبیدن ذرات معلق، چربیها و گرفتگی در طولانیمدت میشود.
سایزبندی رایج سهراهی ۴۵ درجه فاضلابی نیوفلکس
این اتصالات معمولاً در ترکیب سایزهای مختلف برای پوشش انواع نیازهای اجرایی تولید میشوند. سایزها معمولاً به صورت (ورودی/خروجی اصلی - خروجی انشعابی) نامگذاری میشوند:
سایز اسمی (میلیمتر) کاربرد رایج
| ۵۰ × ۵۰ × ۵۰ | انشعابات ظریف، خطوط فرعی کمقطر |
| ۶۳ × ۶۳ × ۶۳ | انشعابات خطوط کفشور حمام، آشپزخانه، ونت |
| ۷۵ × ۷۵ × ۷۵ | انشعابات خطوط اصلی و فرعی سایز متوسط |
| ۱۱۰ × ۱۱۰ × ۵۰ | اتصال یک انشعاب ۵۰ به مسیر اصلی ۱۱۰ (مثلاً برای روشویی به رایزر) |
| ۱۱۰ × ۱۱۰ × ۶۳ | اتصال یک انشعاب ۶۳ به مسیر اصلی ۱۱۰ |
| ۱۱۰ × ۱۱۰ × ۷۵ | اتصال یک انشعاب ۷۵ به مسیر اصلی ۱۱۰ |
| ۱۱۰ × ۱۱۰ × ۱۱۰ | اتصال دو مسیر اصلی یا فرعی به یک رایزر ۱۱۰ |
| سایزهای ۱۲۵ و ۱۶۰ | برای انشعابات در خطوط اصلی ساختمان یا تأسیسات صنعتی |
انواع ردههای محصول
نیوفلکس مانند سایر محصولات خود، سهراهی ۴۵ درجه را نیز در ردههای مختلف عرضه میکند:
- گروه B (روکار): مناسب برای استفاده در داکتهای تأسیساتی، سقف کاذب، و مسیرهای لولهکشی که تحت فشار مستقیم بار سازه یا خاک نیستند.
- گروه BD (زیرکار و دفنی): دارای ضخامت دیواره بیشتر و استحکام حلقوی بالاتر برای تحمل فشار در بخشهای مدفون، زیر بتنریزی کف یا مناطق مرتفعتر.
- سایلنت (Silent): تولیدشده با ساختار سهلایه یا چندلایه جهت کاهش انتقال صدا و ارتعاش ناشی از عبور جریان فاضلاب. این مدل برای رایزرهای مجاور فضاهای حساس مانند اتاقخواب، بیمارستانها و هتلها توصیه میشود.
مزایای استفاده از سهراهی پوشفیت نیوفلکس
- نصب سریع و آسان: عدم نیاز به ابزارآلات تخصصی، چسب یا حرارت؛ اتصال با نیروی دست انجام میشود.
- آببندی مطمئن و بادوام: اورینگهای باکیفیت، آببندی را تا دهها سال تضمین میکنند.
- مقاومت در برابر خوردگی و مواد شیمیایی: مناسب برای انواع فاضلابهای اسیدی، قلیایی و چرب.
- مقاومت حرارتی بالا: تحمل دمای پساب داغ ماشین لباسشویی و ظرفشویی (تا حدود ۹۰-۹۵ درجه سانتیگراد).
- کاهش هزینههای اجرا: سرعت بالای نصب و حذف هزینههای مرتبط با چسب، جوشکاری و زمان بیکاری.
نکات کلیدی در نصب
- کنترل اورینگ: پیش از جا زدن لوله، از سلامت، تمیزی و قرارگیری صحیح اورینگ در شیار اطمینان حاصل کنید.
- روانکاری: سر لولهای که قرار است وارد سوکت شود را با مایع روانکننده اختصاصی نیوفلکس آغشته کنید. از صابونهای نامناسب، روغن صنعتی یا گریس نفتی خودداری نمایید.
- رعایت فاصله انبساط: لوله را تا انتها وارد سوکت کنید و سپس حدود ۵ تا ۱۰ میلیمتر به عقب بکشید تا فضای لازم برای انبساط و انقباض حرارتی لوله فراهم شود.
- بستگذاری مناسب: در نزدیکی محل نصب سهراهی، از بستهای استاندارد لولهکشی برای مهار لوله و جلوگیری از اعمال فشار روی اتصالات استفاده کنید.
- جهتگیری صحیح: اطمینان حاصل کنید که جهت انشعاب ۴۵ درجه متناسب با مسیر مورد نظر در نقشه طراحی شده است.
جمعبندی
سهراهی پوشفیت ۴۵ درجه فاضلابی نیوفلکس ابزاری کارآمد برای ایجاد انشعابات استاندارد در سیستمهای لولهکشی فاضلاب است. این اتصال با تلفیق مقاومت، سهولت نصب و طراحی مهندسیشده، به اجرای سیستمی مطمئن، بهداشتی و با عمر طولانی کمک میکند.
