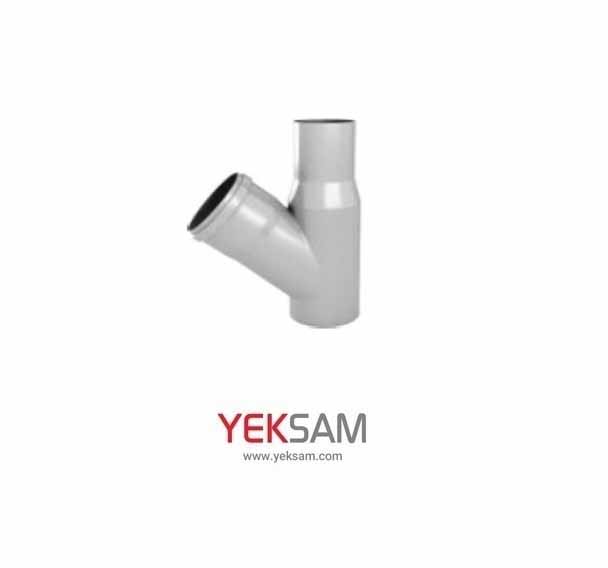

زانو پوشفیت ۴۵ درجه ونتدار فاضلابی نیوفلکس (Newflex 45° Vent Elbow)
زانو پوشفیت ۴۵ درجه ونتدار نیوفلکس یکی از قطعات تخصصی و مهندسیشده در سیستمهای پوشفیت فاضلابی است. این قطعه علاوهبر تغییر جهت جریان فاضلاب با زاویه ملایم ۴۵ درجه، دارای یک خروجی جانبی اختصاصی با قطر کمتر (معمولاً ۵۰ میلیمتر) است که برای اتصال مستقیم به شبکه هواکش و تهویه فاضلاب (ونت / Vent) تعبیه شده است.
استفاده از این اتصال ترکیبی، نیاز به نصب یک سهراهی یا تبدیل مجزا برای خط ونت را کاملاً برطرف کرده و به کاهش تعداد اتصالات، صرفهجویی در فضا و افزایش سرعت اجرا کمک شایانی میکند.
اهمیت استفاده از اتصال ونتدار در شبکه فاضلاب
طبق مقررات ملی ساختمان (مبحث شانزدهم تأسیسات بهداشتی)، سیستم ونت نقش ریه ساختمان را در تأسیسات مکانیکی ایفا میکند. استفاده از زانو ۴۵ درجه ونتدار مزایای فنی مهمی به همراه دارد:
- جلوگیری از شکستهشدن هوابند سیفونها (Siphonage): با ورود ناگهانی حجم زیاد آب (مثلاً هنگام تخلیه فلاشتانک توالت)، خلأ ایجادشده میتواند آب داخل شترگلو یا سیفون را مکیده و به داخل چاه بکشد؛ انشعاب ونت با تأمین مداوم هوا مانع از ایجاد مکش و تخلیه آب سیفون میشود.
- هدایت گازهای سمی و نامطبوع: گازهای خورنده و بدبوی شبکه فاضلاب نظیر هیدروژن سولفید (H2SH_2SH2S) مستقیماً از طریق انشعاب بالایی ونت به سمت لوله تهویه پشتبام هدایت میشوند.
- صرفهجویی در فضای سقف کاذب و کفسازی: ترکیب زانو و خروجی هواکش در یک قطعه واحد، طول خط لولهکشی و تعداد سوکتها را کاهش میدهد که این امر در فضاهای محدود کفخواب و سقف کاذب مزیتی تعیینکننده است.
- کاهش تعداد اتصالات و ریسک نشتی: هرچه تعداد برش لوله و اتصالات کمتر باشد، احتمال خطای انسانی در اجرا و ریسک نشتی به حداقل میرسد.
ساختار و مشخصات فنی زانو ۴۵ درجه ونتدار نیوفلکس
- جنس بدنه: پلیپروپیلن کوپلیمر (PP-C) با مقاومت حرارتی و ضربهای استاندارد.
- طراحی سه سر سوکت/نرینگی یکپارچه: مسیر اصلی عبور فاضلاب با زاویه ۴۵ درجه و انشعاب ونت روی بدنه زانو با زاویه مهندسیشده جهت جلوگیری از ورود پساب به خط هواکش.
- اورینگهای آببند فابریک: مجهز به واشرهای الاستومری مقاوم در برابر گازهای اسیدی، بخارات چربی و تغییرات دمایی.
- سطح داخلی کاملاً صیقلی: زبری هیدرولیکی بسیار پایین که مانع از تجمع جرم و گرفتگی در محل تقاطع انشعاب ونت میشود.
سایزبندی رایج زانو ۴۵ درجه ونتدار نیوفلکس
این اتصال معمولاً با ترکیب قطر خط اصلی و قطر انشعاب ونت نامگذاری میشود:
سایز اسمی (میلیمتر) نوع انشعاب کاربرد رایج
| ۵۰ - ۱۱۰ - ۱۱۰ | مسیر اصلی ۱۱۰ با ونت ۵۰ | پرکاربردترین سایز در خروجی کاسه توالت ایرانی، فرنگی و اتصال به رایزر اصلی همراه با خط ونت مستقل |
| ۵۰ - ۶۳ - ۶۳ | مسیر اصلی ۶۳ با ونت ۵۰ | انشعابات خطوط کفشور حمام و آشپزخانه متصل به لولههای تهویه فرعی |
انواع ردههای محصول
نیوفلکس این قطعه را در دو گروه اصلی متناسب با نوع پروژه عرضه میکند:
- نیوفلکس معمولی (رده B / BD): تکلایه با مقاومت استاندارد جهت استفاده در لولهکشی داخل داکتها و کفخوابها.
- نیوفلکس سایلنت (Silent): تولیدشده با ساختار چندلایه تقویتشده با مواد معدنی جاذب ارتعاش و صوت، مناسب برای پروژههای مسکونی لوکس جهت جلوگیری از انتقال صدای هوای داخل خط ونت و جریان فاضلاب به فضای داخلی.
نکات کلیدی در نصب و اجرای زانو ۴۵ درجه ونتدار
- جهتگیری صحیح انشعاب ونت: دهانه ۵۰ میلیمتری ونت باید همیشه رو به بالا یا زاویه مایل به سمت بالا قرار گیرد تا فاضلاب خروجی تحت نیروی گرانش به داخل لوله هواکش پس نزند.
- روانکاری اصولی: برای اتصال لولهها حتماً از مایع روانکننده اختصاصی نیوفلکس استفاده نمایید؛ استفاده از مشتقات نفتی یا صابونهای متفرقه به اورینگهای آببندی آسیب میزند.
- رعایت فاصله انبساط طولی: لوله اصلی را پس از جا زدن تا انتهای سوکت زانو، حدود ۵ تا ۱۰ میلیمتر به عقب برگردانید تا فضای انقباض و انبساط حرارتی لوله مهار شود.
- بستکاری پایدار: به دلیل اعمال نیروی متقابل در سه جهت اتصال، نصب بستهای مهارکننده استاندارد در نزدیکی این قطعه الزامی است.
جمعبندی
زانو پوشفیت ۴۵ درجه ونتدار نیوفلکس یک اتصال کاربردی و تخصصی است که دو عمل «تغییر مسیر ملایم فاضلاب» و «ایجاد انشعاب تهویه ونت» را در قالب یک قطعه یکپارچه انجام میدهد. این طراحی علاوهبر بهبود تهویه و حفظ آب شترگلوها، هزینههای خرید اتصالات مازاد را کاهش داده و اجرای تأسیسات بهداشتی ساختمان را منظمتر و سریعتر میسازد.
