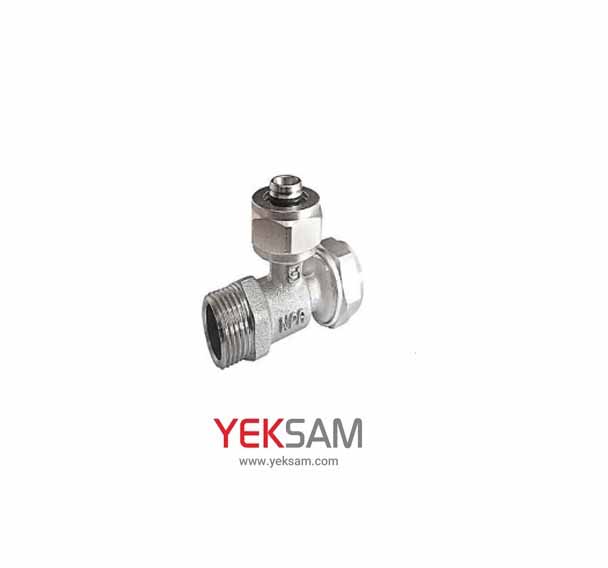

سه راهی روپیچ کوپلی (مخصوص شیرآالت توکار) برنجی سایز 1/2*16*16 نیوپایپ
معرفی محصول
سه راهی روپیچ کوپلی مخصوص شیرآلات توکار نیوپایپ یکی از اتصالات تخصصی در سیستم‌های لوله‌کشی پنج‌لایه است که برای ایجاد انشعاب و فراهم کردن محل اتصال رزوه‌ای در مسیر لوله‌کشی مورد استفاده قرار می‌گیرد. این محصول به‌طور ویژه برای اجرای اتصالات مرتبط با شیرآلات توکار طراحی شده و ترکیبی از اتصال کوپلی و بخش روپیچ را در اختیار نصاب قرار می‌دهد.
ساختار سه‌راهی این محصول امکان اتصال چند مسیر در یک نقطه را فراهم می‌کند و بخش روپیچ آن برای اتصال به قطعات دارای رزوه داخلی کاربرد دارد. از طرف دیگر، قسمت‌های کوپلی برای اتصال مستقیم به لوله‌های پنج‌لایه مورد استفاده قرار می‌گیرند.
بدنه برنجی و طراحی متناسب با سیستم‌های پنج‌لایه باعث شده است این اتصال گزینه‌ای مناسب برای استفاده در پروژه‌های تأسیساتی، به‌خصوص هنگام اجرای لوله‌کشی مربوط به شیرآلات توکار باشد.
طراحی و ساختار
این محصول دارای ساختار سه‌راهی بوده و از چند مسیر اتصال تشکیل شده است. دو مسیر برای اتصال کوپلی به لوله پنج‌لایه در نظر گرفته شده و بخش دیگر دارای رزوه خارجی یا روپیچ است.
قسمت روپیچ برای ایجاد اتصال با اجزای دارای رزوه داخلی استفاده می‌شود و می‌تواند در اجرای تأسیسات مربوط به شیرآلات توکار کاربرد داشته باشد. طراحی این بخش به نحوی است که اتصال رزوه‌ای با دقت بیشتری در مسیر لوله‌کشی ایجاد شود.
بدنه اصلی از آلیاژ برنج ساخته شده است. استفاده از برنج در ساختار اتصال، استحکام و دوام مناسبی برای کاربردهای معمول تأسیساتی فراهم می‌کند.
طراحی یکپارچه سه‌راهی نیز باعث می‌شود انشعاب مورد نیاز بدون کنار هم قرار دادن چند اتصال مجزا ایجاد شود و مسیر لوله‌کشی از نظم بیشتری برخوردار باشد.
نحوه اتصال و عملکرد
در زمان نصب، ابتدا لوله‌های پنج‌لایه باید به شکل صحیح و صاف برش داده شوند. پس از برش، مقطع لوله با استفاده از ابزار مناسب آماده‌سازی و کالیبره می‌شود تا برای ورود صحیح به بخش کوپلی آماده باشد.
لوله‌ها در محل‌های کوپلی قرار گرفته و اجزای اتصال به شکل صحیح روی آن‌ها نصب می‌شوند. پس از اطمینان از قرارگیری صحیح لوله، مهره‌های کوپلی محکم می‌شوند تا اتصال مکانیکی ایجاد شود.
قسمت روپیچ نیز با رزوه داخلی قطعه مقابل درگیر می‌شود و محل اتصال مورد نیاز برای تجهیزات تأسیساتی را ایجاد می‌کند. این ساختار به‌خصوص در اجرای مسیرهایی که به شیرآلات توکار متصل می‌شوند، کاربرد دارد.
نصب این محصول بر پایه اتصال مکانیکی انجام می‌شود و برای بخش کوپلی نیازی به استفاده از دستگاه پرس نیست.
ویژگی‌های اصلی
* مناسب برای سیستم‌های لوله‌کشی پنج‌لایه
* طراحی‌شده برای کاربرد در شیرآلات توکار
* دارای ساختار سه‌راهی
* مجهز به دو مسیر کوپلی
* دارای بخش روپیچ
* ساخته‌شده از آلیاژ برنج
* مناسب برای ایجاد انشعاب در مسیر لوله‌کشی
* دارای اتصال مکانیکی
* بدون نیاز به دستگاه پرس برای بخش کوپلی
* مناسب برای اتصال لوله پنج‌لایه به قطعات رزوه‌دار
* مناسب برای پروژه‌های تأسیسات ساختمانی
* طراحی یکپارچه و کاربردی
* تولیدشده توسط برند نیوپایپ
کاربردهای محصول
مهم‌ترین کاربرد این سه راهی در اجرای سیستم‌های لوله‌کشی مرتبط با شیرآلات توکار است. در چنین پروژه‌هایی لازم است مسیرهای لوله‌کشی به شکلی منظم به محل نصب تجهیزات هدایت شوند و اتصال مناسبی میان لوله و بخش رزوه‌دار شیر ایجاد شود.
این محصول می‌تواند در پروژه‌های مسکونی، اداری و تجاری و همچنین بازسازی سیستم‌های لوله‌کشی مورد استفاده قرار گیرد.
از آن می‌توان در مسیرهای آب سرد و گرم ساختمان و سایر کاربردهای سازگار با سیستم لوله پنج‌لایه استفاده کرد. ساختار سه‌راهی نیز امکان ایجاد انشعاب در محل مناسب را فراهم می‌کند و به اجرای مرتب‌تر شبکه کمک می‌نماید.
مزایای استفاده
یکی از مهم‌ترین مزایای این محصول، طراحی اختصاصی برای استفاده در مسیرهای مرتبط با شیرآلات توکار است. ترکیب دو اتصال کوپلی با یک بخش روپیچ، امکان ایجاد اتصال میان لوله‌های پنج‌لایه و قطعه رزوه‌دار را در یک مجموعه فراهم می‌کند.
ساختار سه‌راهی نیز می‌تواند نیاز به استفاده از چند اتصال جداگانه را کاهش دهد و به اجرای منظم‌تر مسیر کمک کند.
بدنه برنجی محصول از دیگر مزایای آن محسوب می‌شود و استحکام مناسبی برای استفاده در محیط‌های تأسیساتی ایجاد می‌کند. همچنین مکانیزم کوپلی امکان نصب مکانیکی را فراهم کرده و برای اتصال آن به دستگاه پرس احتیاجی نیست.
نکات مهم هنگام نصب
پیش از نصب باید از سالم بودن لوله و اتصال اطمینان حاصل شود. لوله پنج‌لایه باید با برش صاف و دقیق آماده شده و پس از آن مقطع لوله با ابزار مناسب کالیبره شود.
قرارگیری صحیح لوله در قسمت کوپلی اهمیت زیادی دارد. تمام اجزای اتصال باید در محل صحیح خود قرار
گرفته باشند و مهره‌ها نیز به میزان مناسب سفت شوند.
در قسمت روپیچ، رزوه‌ها باید به صورت صحیح با قطعه مقابل درگیر شوند. از اعمال فشار یا سفت کردن بیش از حد رزوه‌ها باید خودداری کرد تا آسیبی به اتصال وارد نشود.
از آنجا که این محصول برای اجرای تأسیسات مرتبط با شیرآلات توکار مورد استفاده قرار می‌گیرد، محل نصب باید پیش از پوشاندن یا کاشی‌کاری به‌دقت بررسی و از آب‌بندی صحیح تمامی اتصالات اطمینان حاصل شود.
نگهداری و بررسی
پس از نصب اصولی، این اتصال به نگهداری پیچیده‌ای نیاز ندارد. با این حال، در سیستم‌های لوله‌کشی بهتر است محل اتصالات در زمان‌های مناسب بررسی شود.
در صورت مشاهده نشتی، ابتدا باید محل دقیق مشکل مشخص شود و وضعیت لوله، مهره‌های کوپلی و قسمت رزوه‌ای مورد بررسی قرار گیرد. سفت کردن بیش از حد مهره یا رزوه بدون شناسایی علت نشتی توصیه نمی‌شود.
در تأسیسات توکار، کیفیت نصب اولیه اهمیت بیشتری دارد؛ زیرا پس از اجرای پوشش نهایی، دسترسی به محل اتصال دشوارتر خواهد بود. بنابراین کنترل دقیق اتصالات پیش از پوشاندن آن‌ها ضروری است.
جمع‌بندی
سه راهی روپیچ کوپلی مخصوص شیرآلات توکار برنجی نیوپایپ، اتصالی کاربردی و تخصصی برای اجرای مسیرهای لوله‌کشی پنج‌لایه در محل نصب شیرآلات توکار است. ترکیب بخش‌های کوپلی و روپیچ، امکان اتصال لوله‌های پنج‌لایه به اجزای دارای رزوه داخلی را فراهم کرده و ساختار سه‌راهی نیز ایجاد انشعاب را در یک اتصال واحد امکان‌پذیر می‌کند.
بدنه برنجی، اتصال مکانیکی، طراحی مناسب برای شیرآلات توکار و قابلیت ایجاد مسیر انشعابی از مهم‌ترین ویژگی‌های این محصول هستند. انتخاب صحیح اتصال، آماده‌سازی اصولی لوله و کنترل دقیق آب‌بندی پیش از پوشاندن تأسیسات، نقش مهمی در عملکرد مطمئن و طولانی‌مدت سیستم خواهد داشت.
