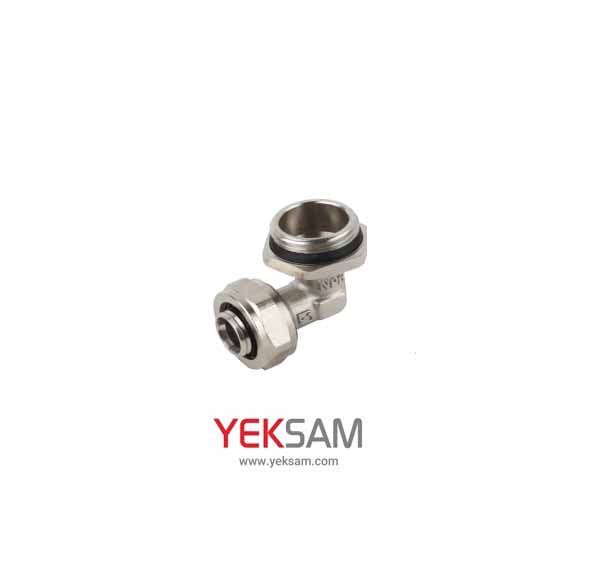

زانو 90 درجه روپیچ کوپلی با مهره تنظیم برنجی سایز 32*1 " نیوپایپ
معرفی محصول
زانو 90 درجه روپیچ کوپلی با مهره تنظیم برنجی نیوپایپ یکی از اتصالات کاربردی در سیستم‌های لوله‌کشی پنج‌لایه است که برای تغییر مسیر لوله و ایجاد اتصال به تجهیزات یا اتصالات دارای رزوه داخلی مورد استفاده قرار می‌گیرد. این محصول با ترکیب ساختار زانویی، اتصال کوپلی، رزوه خارجی و مهره تنظیم طراحی شده است تا علاوه بر ایجاد تغییر مسیر مناسب، امکان نصب و تنظیم اتصال را نیز فراهم کند.
فرم 90 درجه این اتصال باعث می‌شود مسیر لوله بدون نیاز به خم‌کاری شدید تغییر جهت پیدا کند. بخش کوپلی برای اتصال به لوله پنج‌لایه طراحی شده و قسمت روپیچ امکان اتصال آن به قطعات دارای رزوه داخلی را فراهم می‌کند. وجود مهره تنظیم نیز در زمان نصب، انعطاف بیشتری برای قرارگیری و تنظیم صحیح اتصال در اختیار نصاب قرار می‌دهد.
این محصول به دلیل ساختار کاربردی و طراحی مناسب، می‌تواند در پروژه‌های مختلف تأسیساتی، لوله‌کشی ساختمان و سیستم‌های انتقال آب مورد استفاده قرار گیرد.
طراحی و ساختار
بدنه این زانو با فرم زاویه‌دار طراحی شده است تا تغییر مسیر لوله در زاویه قائمه به شکل اصولی انجام شود. بدنه برنجی، ساختاری مستحکم و مناسب برای استفاده در محیط‌های تأسیساتی ایجاد می‌کند و در کنار طراحی دقیق اجزای اتصال، امکان استفاده طولانی‌مدت از محصول را فراهم می‌سازد.
در یک سمت اتصال، مکانیزم کوپلی قرار دارد که برای اتصال به لوله پنج‌لایه مورد استفاده قرار می‌گیرد. این بخش با استفاده از اجزای مکانیکی مخصوص اتصال، لوله را در محل خود ثابت می‌کند.
سمت دیگر اتصال دارای رزوه خارجی یا روپیچ است که برای اتصال به قطعات دارای رزوه داخلی کاربرد دارد. مهره تنظیم نیز در ساختار اتصال قرار گرفته و به نصب و تنظیم موقعیت قطعه کمک می‌کند.
ترکیب این اجزا باعث شده است محصول برای محل‌هایی که هم تغییر مسیر لوله و هم اتصال رزوه‌ای مورد نیاز است، گزینه‌ای کاربردی باشد.
نحوه عملکرد و اتصال
برای نصب این زانو ابتدا باید لوله پنج‌لایه به شکل صحیح برش داده شده و مقطع آن برای ورود به اتصال آماده شود. آماده‌سازی مناسب لوله اهمیت زیادی دارد، زیرا قرارگیری صحیح لوله در بخش کوپلی مستقیماً بر کیفیت اتصال و آب‌بندی تأثیر می‌گذارد.
پس از آماده‌سازی، لوله در قسمت کوپلی قرار گرفته و اجزای اتصال در جای مناسب خود قرار می‌گیرند. سپس مهره کوپلی به میزان مناسب محکم می‌شود تا اتصال مکانیکی ایجاد شود.
در طرف دیگر، رزوه خارجی زانو با بخش رزوه داخلی قطعه مقابل درگیر می‌شود. مهره تنظیم نیز امکان تنظیم موقعیت اتصال را در هنگام نصب فراهم می‌کند و به نصاب کمک می‌کند قطعه را با وضعیت مورد نیاز در مسیر لوله‌کشی هماهنگ کند.
این ساختار امکان اجرای اتصال را بدون استفاده از دستگاه پرس فراهم می‌کند و برای پروژه‌هایی که از سیستم اتصال کوپلی استفاده می‌کنند، مناسب است.
ویژگی‌های اصلی
* مناسب برای سیستم‌های لوله‌کشی پنج‌لایه
* دارای طراحی 90 درجه برای تغییر مسیر لوله
* مجهز به اتصال کوپلی
* دارای رزوه خارجی یا روپیچ
* مجهز به مهره تنظیم
* ساخته‌شده از آلیاژ برنج
* دارای ساختار اتصال مکانیکی
* بدون نیاز به دستگاه پرس
* مناسب برای اتصال لوله پنج‌لایه به قطعات رزوه‌دار
* مناسب برای اجرای مسیرهای منظم در تأسیسات
* قابل استفاده در پروژه‌های ساختمانی و تأسیساتی
* طراحی کاربردی برای محل‌های تغییر جهت و اتصال
کاربردهای محصول
این زانو در قسمت‌هایی از سیستم لوله‌کشی مورد استفاده قرار می‌گیرد که مسیر لوله نیاز به تغییر جهت دارد و در همان نقطه باید به یک قطعه دارای رزوه داخلی متصل شود.
از این اتصال می‌توان در سیستم‌های لوله‌کشی آب سرد و گرم، تأسیسات واحدهای مسکونی، ساختمان‌های اداری و تجاری و پروژه‌های مختلف تأسیسات مکانیکی استفاده کرد.
وجود مهره تنظیم، این مدل را برای محل‌هایی که تنظیم دقیق موقعیت اتصال اهمیت بیشتری دارد، کاربردی‌تر می‌کند. به همین دلیل می‌توان از آن در مسیرهای لوله‌کشی نزدیک تجهیزات، شیرآلات و سایر اجزای رزوه‌دار سیستم استفاده کرد.
مزایای استفاده
یکی از مهم‌ترین مزایای این محصول، ترکیب چند قابلیت در یک اتصال است. زانویی بودن قطعه امکان تغییر مسیر را فراهم می‌کند، بخش کوپلی برای اتصال به لوله پنج‌لایه مورد استفاده قرار می‌گیرد و قسمت روپیچ نیز امکان اتصال به تجهیزات دارای رزوه داخلی را ایجاد می‌کند.
مهره تنظیم نیز از ویژگی‌های مهم این مدل محسوب می‌شود. این بخش می‌تواند هنگام نصب، امکان تنظیم بهتر موقعیت اتصال را فراهم کند و اجرای دقیق‌تر مسیر را برای نصاب آسان‌تر سازد.
استفاده از زانو همچنین از خم‌کردن بیش از حد لوله در محل تغییر مسیر جلوگیری می‌کند. این موضوع به اجرای مرتب‌تر مسیر و کاهش فشار مکانیکی نامطلوب روی لوله کمک می‌کند.
بدنه برنجی نیز برای استفاده در محیط‌های تأسیساتی گزینه‌ای مناسب است و استحکام و دوام مطلوبی برای اتصال ایجاد می‌کند.
نکات مهم هنگام نصب
پیش از نصب، لوله باید به شکل صحیح برش داده شده و مقطع آن کاملاً آماده باشد. هرگونه برش نامناسب یا تغییر شکل مقطع می‌تواند روی نحوه قرارگیری لوله در اتصال تأثیر بگذارد.
در اتصالات کوپلی، استفاده از ابزار مناسب برای آماده‌سازی لوله اهمیت زیادی دارد. همچنین باید اجزای داخلی اتصال، مهره و سایر قطعات مربوطه به شکل صحیح در جای خود قرار گرفته باشند.
مهره کوپلی باید به اندازه مناسب سفت شود و از وارد کردن نیروی بیش از حد به آن خودداری شود. در بخش روپیچ نیز رزوه‌ها باید به شکل صحیح و بدون اعمال فشار نامتعارف درگیر شوند.
پس از تکمیل نصب، بهتر است سیستم پیش از بهره‌برداری مورد بررسی قرار گرفته و محل اتصال از نظر آب‌بندی و نشتی کنترل شود.
نگهداری و بررسی
این اتصال در شرایط استفاده صحیح نیاز به نگهداری پیچیده‌ای ندارد. با این حال، در سیستم‌های لوله‌کشی بهتر است محل اتصالات در بازه‌های زمانی مناسب بررسی شود تا در صورت بروز نشتی یا تغییر وضعیت اتصال، مشکل در مراحل اولیه شناسایی شود.
در صورت مشاهده نشتی، باید ابتدا محل دقیق مشکل بررسی شود. سفت کردن بیش از حد مهره یا اعمال فشار اضافی به رزوه‌ها بدون بررسی علت مشکل توصیه نمی‌شود.
همچنین هنگام تعمیر یا تغییر مسیر سیستم، باید از ابزار مناسب استفاده شود تا به بدنه برنجی، رزوه‌ها و اجزای اتصال آسیب وارد نشود.
جمع‌بندی
زانو 90 درجه روپیچ کوپلی با مهره تنظیم برنجی نیوپایپ، اتصالی کاربردی برای سیستم‌های لوله‌کشی پنج‌لایه است که با هدف تغییر مسیر لوله و ایجاد اتصال به قطعات دارای رزوه داخلی طراحی شده است. ترکیب اتصال کوپلی، رزوه خارجی و مهره تنظیم باعث شده این محصول علاوه بر عملکرد مناسب در تغییر مسیر، امکان تنظیم بهتر موقعیت اتصال هنگام نصب را نیز فراهم کند.
بدنه برنجی، ساختار مکانیکی، طراحی 90 درجه و قابلیت اتصال لوله پنج‌لایه به تجهیزات رزوه‌دار، از ویژگی‌های اصلی این محصول به شمار می‌روند. انتخاب اتصال مناسب در کنار نصب اصولی و استفاده از اجزای سازگار با سیستم، نقش مهمی در ایجاد یک مسیر لوله‌کشی منظم، مطمئن و بادوام دارد.
