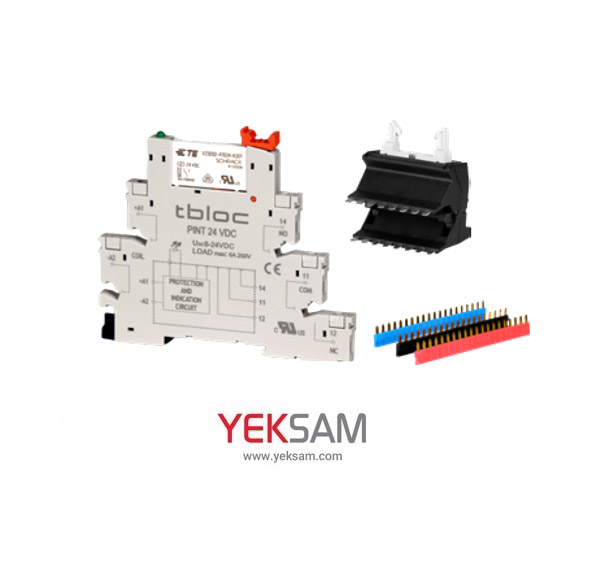

آداپتور رله PINT مدل PINT Adaptor رعد
معرفی محصول
آداپتور رله PINT مدل PINT Adaptor رعد یکی از تجهیزات کاربردی در مدارهای فرمان، کنترل و اتوماسیون صنعتی است که برای ایجاد ارتباط میان سیستم کنترل و تجهیزات الکتریکی مورد استفاده قرار می‌گیرد. این محصول در گروه رله‌های ماژولار و PLC قرار داشته و ترکیبی از رله و سوکت را در یک ساختار فشرده ارائه می‌کند.
طراحی ماژولار این محصول باعث می‌شود فضای کمتری در تابلو برق اشغال شود و سیم‌کشی مدار نیز با نظم بیشتری انجام گیرد. به همین دلیل می‌توان از آن در تابلوهای کنترل، سیستم‌های اتوماسیون، تجهیزات صنعتی و مدارهایی که نیاز به کنترل بارهای مختلف دارند استفاده کرد.
این محصول برای برق‌کاران صنعتی، تابلوکاران، تکنسین‌های اتوماسیون و متخصصان تعمیر و نگهداری تجهیزات الکتریکی، یک راهکار مناسب برای ایجاد مدارهای فرمان منظم و قابل سرویس محسوب می‌شود.
طراحی و ساختار
این ماژول از ترکیب رله و سوکت در یک مجموعه تشکیل شده است. ساختار یکپارچه محصول باعث می‌شود نصب آن در تابلو برق ساده‌تر باشد و نیازی به استفاده از تجهیزات متعدد برای ایجاد اتصال رله به مدار وجود نداشته باشد.
بدنه ماژول از مواد عایق مهندسی ساخته شده و برای استفاده در تجهیزات کنترلی و تابلوهای برق طراحی شده است. ساختار فشرده نیز امکان استفاده بهتر از فضای داخلی تابلو را فراهم می‌کند.
یکی از ویژگی‌های مهم این سری، طراحی ماژولار و عرض کم آن است که برای مدارهایی با تراکم بالای تجهیزات بسیار کاربردی است. وجود ترمینال‌های اتصال در بدنه نیز سیم‌کشی مدار را منظم‌تر و دسترسی به نقاط اتصال را آسان‌تر می‌کند.
نحوه عملکرد
عملکرد این محصول بر اساس تحریک بوبین رله انجام می‌شود. با اعمال فرمان مناسب به بوبین، وضعیت کنتاکت داخلی رله تغییر می‌کند و مسیر الکتریکی متصل به خروجی نیز تغییر وضعیت می‌دهد.
ساختار کنتاکت تبدیلی به ماژول اجازه می‌دهد در مدارهای مختلف کنترلی مورد استفاده قرار گیرد. این ویژگی در سیستم‌هایی که نیاز به تغییر وضعیت یک مدار بر اساس دریافت فرمان دارند، اهمیت زیادی دارد.
ماژول می‌تواند بین سیستم کنترل و تجهیز تحت فرمان قرار گرفته و نقش یک واسط الکتریکی را ایفا کند. به این ترتیب، سیگنال کنترل می‌تواند برای مدیریت یک مدار دیگر مورد استفاده قرار گیرد.
ساختار ماژولار و فشرده
یکی از مزیت‌های اصلی این محصول، ترکیب رله و سوکت در یک ماژول فشرده است. این طراحی باعث کاهش فضای مورد نیاز در تابلو و ساده‌تر شدن فرآیند سیم‌کشی می‌شود.
در تابلوهای برق که تعداد زیادی مدار فرمان در کنار یکدیگر قرار دارند، استفاده از تجهیزات کم‌حجم می‌تواند به چیدمان بهتر و مدیریت آسان‌تر سیم‌ها کمک کند.
ساختار ماژولار همچنین باعث می‌شود تجهیزات کنترلی به شکل مرتب در کنار یکدیگر قرار بگیرند و دسترسی تکنسین به بخش‌های مختلف مدار در زمان تعمیر و نگهداری ساده‌تر باشد.
ترمینال‌های اتصال
این محصول دارای ترمینال‌های پیچی برای اتصال سیم‌های مدار است. اتصال پیچی امکان محکم کردن سیم در محل ترمینال را فراهم کرده و در صورت نصب صحیح، اتصال مکانیکی مناسبی ایجاد می‌کند.
هنگام سیم‌کشی باید سیم‌ها به شکل صحیح آماده و در ترمینال مربوطه قرار داده شوند. همچنین لازم است پیچ ترمینال به اندازه مناسب محکم شود تا از شل شدن اتصال در اثر لرزش یا استفاده طولانی‌مدت جلوگیری شود.
طراحی مناسب ترمینال‌ها به نظم سیم‌کشی و سهولت سرویس مدار کمک می‌کند.
نصب روی ریل تابلویی
ماژول رله برای نصب روی ریل تابلویی طراحی شده است. این ویژگی باعث می‌شود محصول به صورت منظم داخل تابلو قرار گرفته و چیدمان تجهیزات کنترلی ساده‌تر شود.
نصب ریلی علاوه بر استفاده بهتر از فضای تابلو، امکان جابه‌جایی و سرویس تجهیزات را نیز آسان‌تر می‌کند. این موضوع در تابلوهای اتوماسیون که تعداد زیادی ماژول در کنار یکدیگر نصب می‌شوند اهمیت بیشتری دارد.
ویژگی‌های اصلی
* مناسب برای مدارهای فرمان و کنترل
* طراحی ماژولار و کم‌حجم
* ترکیب رله و سوکت در یک مجموعه
* دارای کنتاکت تبدیلی
* مناسب برای سیستم‌های PLC و اتوماسیون صنعتی
* دارای ترمینال‌های اتصال پیچی
* قابلیت نصب روی ریل تابلویی
* دارای بدنه عایق مهندسی
* مناسب برای تابلوهای کنترل
* دسترسی مناسب برای سیم‌کشی و سرویس
* کمک به کاهش فضای اشغال‌شده در تابلو
* مناسب برای پروژه‌های صنعتی و کنترلی
کاربردها
ماژول رله رعد را می‌توان در تابلوهای برق صنعتی، سیستم‌های اتوماسیون، مدارهای کنترل ماشین‌آلات، تجهیزات PLC و سیستم‌های فرمان مورد استفاده قرار داد.
این محصول در مدارهایی که سیستم کنترل نیاز به ارسال فرمان به یک تجهیز خارجی دارد، می‌تواند به عنوان واسط عمل کند. همچنین برای کنترل تجهیزات الکتریکی، انتقال سیگنال و ایجاد جداسازی میان بخش کنترل و مدار تحت فرمان کاربرد دارد.
در پروژه‌های صنعتی که فضای تابلو اهمیت زیادی دارد نیز طراحی فشرده این ماژول می‌تواند به چیدمان بهتر تجهیزات کمک کند.
مزایای استفاده
مهم‌ترین مزیت این محصول، ترکیب رله و سوکت در یک ساختار ماژولار است. این ویژگی باعث می‌شود نصب تجهیزات سریع‌تر و سیم‌کشی منظم‌تر انجام شود.
طراحی کم‌حجم محصول نیز امکان استفاده بهتر از فضای تابلو را فراهم می‌کند. این موضوع در تابلوهایی که تعداد زیادی تجهیزات کنترلی دارند اهمیت زیادی دارد.
قابلیت نصب روی ریل تابلویی، ترمینال‌های پیچی و ساختار ماژولار نیز فرآیند نصب، سرویس و نگهداری را ساده‌تر می‌کنند.
نکات مهم نصب
پیش از نصب باید مشخصات مدار فرمان و تجهیز تحت کنترل بررسی شود تا از سازگاری آن‌ها با ماژول اطمینان حاصل شود.
سیم‌کشی باید مطابق نقشه مدار انجام شود و هر سیم در ترمینال مربوط به خود قرار گیرد. اشتباه در اتصال ترمینال‌ها می‌تواند باعث عملکرد نادرست سیستم شود.
هنگام نصب یا تعویض ماژول، منبع تغذیه مدار باید قطع باشد. همچنین بهتر است عملیات نصب و سیم‌کشی توسط تکنسین متخصص انجام شود.
نگهداری و سرویس
برای حفظ عملکرد مناسب ماژول، بهتر است محل نصب از رطوبت، گردوغبار شدید و حرارت غیرعادی دور باشد.
در بازدیدهای دوره‌ای می‌توان وضعیت ترمینال‌ها، سیم‌کشی، محل نصب روی ریل و عملکرد رله را بررسی کرد. شل شدن سیم‌ها، تغییر رنگ محل اتصال یا مشاهده آثار حرارت غیرعادی باید بررسی شود.
در صورت بروز اختلال در عملکرد، بهتر است ابتدا مدار فرمان، منبع تغذیه، سیم‌کشی و اتصالات بررسی شده و سپس وضعیت خود رله ارزیابی شود.
جمع‌بندی
ماژول رله رعد یک تجهیز فشرده و کاربردی برای ایجاد ارتباط میان مدارهای کنترل و تجهیزات تحت فرمان است. ترکیب رله و سوکت در یک ساختار واحد، نصب محصول را ساده‌تر کرده و به ایجاد سیم‌کشی منظم در تابلو کمک می‌کند.
طراحی ماژولار، ترمینال‌های پیچی و قابلیت نصب روی ریل تابلویی، این محصول را برای استفاده در تابلوهای کنترل، سیستم‌های PLC و تجهیزات اتوماسیون صنعتی مناسب کرده است.
این محصول با اشغال فضای کم و فراهم کردن امکان سرویس و دسترسی مناسب، می‌تواند گزینه‌ای کاربردی برای تابلوکاران، برق‌کاران صنعتی و تکنسین‌های اتوماسیون باشد.
