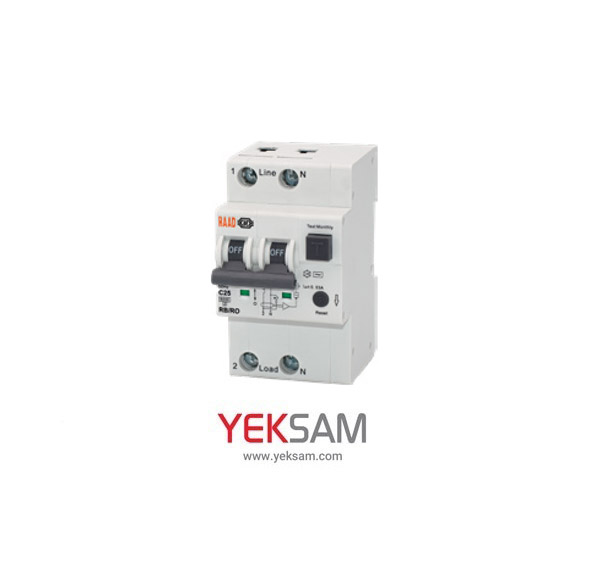

کلید محافظ جان ترکیبی2 پل 30 میلی آمپر مدل RB/RO 2P- 6~40 A- 30mA رعد
معرفی محصول
کلید محافظ جان ترکیبی رعد یکی از تجهیزات حفاظتی کاربردی در تابلوهای برق است که چند وظیفه حفاظتی را در یک تجهیز واحد ترکیب می‌کند. این نوع کلید علاوه بر تشخیص جریان نشتی، وظیفه حفاظت مدار در برابر اضافه‌جریان را نیز بر عهده دارد و به همین دلیل می‌تواند جایگزین مناسبی برای استفاده هم‌زمان از چند تجهیز حفاظتی در برخی مدارها باشد.
ترکیب این دو عملکرد باعث می‌شود حفاظت مدار در برابر شرایط مختلف، به شکل یکپارچه انجام شود. در صورت بروز جریان نشتی یا ایجاد اضافه‌بار و اتصال کوتاه، مکانیزم حفاظتی متناسب با شرایط وارد عمل شده و مدار را قطع می‌کند.
این ویژگی، محافظ جان ترکیبی را به گزینه‌ای مناسب برای تابلوهای برق ساختمانی، تأسیساتی، تجاری و برخی کاربردهای صنعتی تبدیل کرده است.
نحوه عملکرد
محافظ جان ترکیبی از دو بخش اصلی عملکرد حفاظتی بهره می‌برد. بخش اول وظیفه تشخیص جریان نشتی را بر عهده دارد و بخش دوم برای حفاظت مدار در برابر اضافه‌جریان طراحی شده است.
در شرایط عادی، جریان به شکل طبیعی در مدار جریان دارد و کلید در وضعیت وصل باقی می‌ماند. اگر بخشی از جریان از مسیر اصلی خارج شده و به زمین یا بدنه تجهیزات منتقل شود، اختلاف جریان ایجادشده توسط بخش محافظ جان شناسایی می‌شود و مدار قطع خواهد شد.
از طرف دیگر، اگر جریان عبوری از مدار به دلیل اضافه‌بار یا اتصال کوتاه از محدوده مجاز فراتر رود، بخش حفاظت اضافه‌جریان فعال شده و مسیر تغذیه را قطع می‌کند.
به این ترتیب، یک تجهیز واحد می‌تواند هم وظیفه تشخیص نشتی و هم حفاظت در برابر اضافه‌جریان را انجام دهد.
طراحی و ساختار
کلید محافظ جان ترکیبی رعد با ساختاری فشرده طراحی شده تا بتواند در تابلوهای برق به‌صورت منظم نصب شود. قرار گرفتن چند عملکرد حفاظتی در یک بدنه باعث کاهش تعداد تجهیزات مورد نیاز و ساده‌تر شدن چیدمان تابلو می‌شود.
بدنه عایق، مکانیزم قطع و وصل و بخش‌های داخلی حفاظتی در یک مجموعه منظم قرار گرفته‌اند. اهرم روی بدنه نیز امکان کنترل دستی مدار و مشاهده وضعیت کلید را فراهم می‌کند.
طراحی مناسب این محصول باعث می‌شود دسترسی به آن در زمان بررسی، تعمیر و سرویس مدار آسان باشد.
ویژگی‌های اصلی
* ترکیب حفاظت جریان نشتی و اضافه‌جریان
* طراحی دوپل
* مناسب برای مدارهای الکتریکی
* تشخیص جریان نشتی و قطع خودکار مدار
* حفاظت در برابر اضافه‌بار
* حفاظت در برابر اتصال کوتاه
* دارای مکانیزم قطع و وصل دستی
* طراحی فشرده و مناسب تابلو برق
* کاهش نیاز به استفاده از تجهیزات حفاظتی جداگانه
* مناسب برای سیستم‌های ساختمانی و تأسیساتی
* امکان استفاده در کنار سایر تجهیزات کنترلی و حفاظتی
کاربردها
کلید محافظ جان ترکیبی در مدارهایی کاربرد دارد که علاوه بر حفاظت در برابر جریان نشتی، نیاز به حفاظت در برابر اضافه‌بار و اتصال کوتاه نیز وجود دارد.
این محصول می‌تواند در تابلوهای برق ساختمان‌های مسکونی، اداری و تجاری، مدارهای روشنایی، مدارهای تغذیه تجهیزات و تابلوهای تأسیساتی مورد استفاده قرار گیرد.
در برخی کاربردهای صنعتی و کنترلی نیز می‌توان از محافظ جان ترکیبی برای ایجاد حفاظت مستقل یک مدار استفاده کرد. انتخاب این تجهیز باید بر اساس نوع بار، شرایط مدار و الزامات حفاظتی پروژه انجام شود.
مزایای استفاده
یکی از مهم‌ترین مزایای محافظ جان ترکیبی، جمع شدن چند عملکرد حفاظتی در یک تجهیز است. این موضوع باعث می‌شود فضای کمتری در تابلو اشغال شود و چیدمان تجهیزات ساده‌تر باشد.
از طرف دیگر، وجود حفاظت جریان نشتی در کنار حفاظت اضافه‌جریان باعث می‌شود مدار از نظر چند نوع خطای الکتریکی تحت پوشش قرار گیرد.
این ساختار همچنین می‌تواند سیم‌کشی و مدیریت تابلو را ساده‌تر کند؛ زیرا به جای استفاده از تجهیزات جداگانه برای هر عملکرد، یک تجهیز چندمنظوره در مدار قرار می‌گیرد.
تفاوت با محافظ جان معمولی
محافظ جان معمولی عمدتاً برای تشخیص جریان نشتی و حفاظت در برابر این نوع خطا طراحی شده است و به‌تنهایی جایگزین حفاظت اضافه‌بار و اتصال کوتاه نیست.
در مقابل، محافظ جان ترکیبی علاوه بر تشخیص نشتی، دارای عملکرد حفاظتی در برابر اضافه‌جریان نیز هست. به همین دلیل در مدارهایی که هر دو نوع حفاظت مورد نیاز است، استفاده از این نوع تجهیز می‌تواند ساختار تابلو را ساده‌تر کند.
با این حال، انتخاب میان محافظ جان معمولی و نوع ترکیبی باید بر اساس طراحی مدار و نیازهای حفاظتی پروژه انجام شود.
نکات مهم هنگام خرید
هنگام انتخاب محافظ جان ترکیبی باید نوع مدار، تعداد پل، جریان کاری، نوع بار و سطح حفاظت مورد نیاز بررسی شود.
همچنین باید مشخصات محصول با سایر تجهیزات موجود در تابلو هماهنگ باشد. انتخاب کلید بر اساس ظاهر یا صرفاً مقدار جریان کافی نیست و عملکرد حفاظتی آن باید با شرایط واقعی مدار مطابقت داشته باشد.
در مدارهای حساس یا پروژه‌های صنعتی، بهتر است انتخاب نهایی توسط متخصص برق و بر اساس نقشه و محاسبات حفاظتی انجام شود.
نکات نصب
نصب محافظ جان ترکیبی باید توسط فرد متخصص و با رعایت کامل اصول ایمنی برق انجام شود. پیش از نصب یا سیم‌کشی، منبع تغذیه باید قطع شده و از بی‌برق بودن مدار اطمینان حاصل شود.
اتصال صحیح هادی‌ها به ترمینال‌ها اهمیت زیادی دارد. سیم‌کشی نادرست می‌تواند باعث عملکرد نامناسب تجهیز یا ایجاد خطر در مدار شود.
پس از نصب نیز باید عملکرد کلید و صحت اتصالات بررسی شود. همچنین تست عملکرد حفاظتی مطابق دستورالعمل سازنده، برای اطمینان از آماده‌به‌کار بودن تجهیز اهمیت دارد.
نگهداری و بررسی دوره‌ای
محافظ جان ترکیبی نیاز به نگهداری پیچیده‌ای ندارد، اما بررسی دوره‌ای وضعیت تابلو و اتصالات توصیه می‌شود.
وجود آثار حرارت، تغییر رنگ بدنه، شل‌شدن اتصالات، بوی سوختگی یا قطع مکرر کلید می‌تواند نشانه وجود مشکل در مدار یا تجهیزات متصل باشد.
در صورت عملکرد ناخواسته یا تکرارشونده کلید، نباید صرفاً آن را مجدداً وصل کرد؛ بلکه علت خطا باید توسط فرد متخصص بررسی و برطرف شود.
جمع‌بندی
کلید محافظ جان ترکیبی رعد، تجهیزی چندمنظوره برای حفاظت مدار در برابر جریان نشتی و اضافه‌جریان است. ترکیب این عملکردها در یک محصول باعث می‌شود حفاظت مدار به شکل یکپارچه انجام شود و در بسیاری از تابلوها، چیدمان تجهیزات ساده‌تر و منظم‌تر باشد.
این کلید با تشخیص جریان نشتی و همچنین واکنش به شرایط اضافه‌بار و اتصال کوتاه، می‌تواند نقش مهمی در افزایش ایمنی مدار و تجهیزات ایفا کند.
انتخاب صحیح، نصب اصولی و بررسی دوره‌ای عملکرد کلید از مهم‌ترین عوامل برای استفاده مطمئن از محافظ جان ترکیبی در سیستم‌های الکتریکی است.
