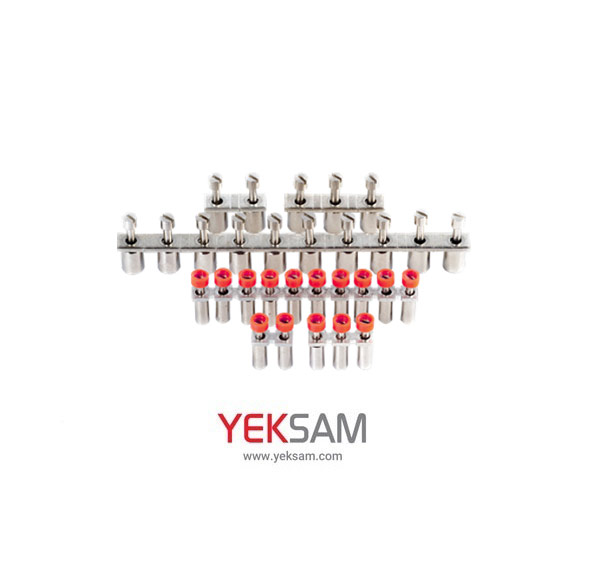

جامپر از بالا ترمینال پیچی سایز 2/5-2 خانه مدل CC 2-2.5 رعد
معرفی محصول
جامپر از بالا ترمینال پیچی مدل CC 2-2.5 رعد یکی از متعلقات کاربردی ترمینال‌های ریلی است که برای ایجاد اتصال الکتریکی میان ترمینال‌های مجاور با پتانسیل یکسان مورد استفاده قرار می‌گیرد. این محصول با طراحی مخصوص نصب از قسمت بالای ترمینال، امکان ایجاد یک ارتباط منظم و مطمئن را بدون نیاز به سیم‌کشی جداگانه فراهم می‌کند.
در تابلوهای برق و سیستم‌های سیم‌کشی صنعتی، زمانی که لازم است چند ترمینال در یک مسیر الکتریکی مشترک قرار بگیرند، استفاده از جامپر می‌تواند جایگزین مناسبی برای ایجاد اتصالات متعدد با سیم باشد. این روش باعث کاهش شلوغی سیم‌کشی، افزایش نظم داخل تابلو و ساده‌تر شدن فرآیند مونتاژ می‌شود.
جامپر رعد در گروه جامپرهای ثابت یا از بالای ترمینال قرار می‌گیرد و برای استفاده در ترمینال‌های پیچی سازگار طراحی شده است. اطلاعات کاتالوگی رعد نیز این مدل را در گروه Cross Connection Bar معرفی کرده و حداکثر جریان اعلام‌شده برای این خانواده را 24 آمپر نشان می‌دهد.
طراحی و ساختار
این جامپر از یک هادی فلزی برای ایجاد مسیر مشترک میان ترمینال‌ها تشکیل شده است. طراحی آن به گونه‌ای است که پس از قرار گرفتن در بخش مخصوص ترمینال، ارتباط الکتریکی بین نقاط موردنظر را برقرار می‌کند.
ساختار محصول برای نصب از قسمت بالایی ترمینال طراحی شده و به همین دلیل در هنگام مونتاژ و سرویس تابلو، دسترسی مناسبی به محل اتصال وجود دارد. این نوع طراحی همچنین باعث می‌شود مسیر اتصال نسبت به استفاده از سیم‌های متعدد، مرتب‌تر و قابل تشخیص‌تر باشد.
هادی الکتریکی جامپر از مس ساخته شده است و وظیفه اصلی آن انتقال جریان میان ترمینال‌های متصل به یکدیگر است. در جامپرهای ثابت، اتصال الکتریکی از طریق تماس قسمت هادی جامپر با هادی ترمینال برقرار می‌شود.
نحوه عملکرد
عملکرد جامپر ساده اما بسیار کاربردی است. هنگامی که دو ترمینال نیاز به اتصال الکتریکی مشترک داشته باشند، جامپر در محل مخصوص خود روی ترمینال‌ها قرار می‌گیرد و مسیر رسانایی بین آن‌ها را ایجاد می‌کند.
به این ترتیب، به جای استفاده از سیم جداگانه برای برقراری ارتباط میان دو ترمینال، یک اتصال مشترک و منظم در قسمت بالایی مجموعه ایجاد می‌شود.
این روش به‌خصوص در تابلوهایی که تعداد زیادی ترمینال در کنار یکدیگر قرار دارند، باعث کاهش سیم‌های اضافی و مرتب‌تر شدن ساختار مدار می‌شود.
مزایای استفاده
ایجاد اتصال منظم
جامپر از بالا امکان برقراری ارتباط بین ترمینال‌های مجاور را به صورت مرتب و یکپارچه فراهم می‌کند و از افزایش بی‌نظمی در سیم‌کشی جلوگیری می‌شود.
کاهش سیم‌کشی اضافی
استفاده از جامپر در محل مناسب می‌تواند نیاز به سیم‌های رابط جداگانه را کاهش دهد و در نتیجه فضای داخلی تابلو منظم‌تر باقی بماند.
نصب سریع
ساختار این قطعه برای قرارگیری مستقیم روی ترمینال‌های سازگار طراحی شده و استفاده از آن می‌تواند سرعت مونتاژ تابلو را افزایش دهد.
دسترسی مناسب
قرارگیری اتصال در قسمت بالای ترمینال باعث می‌شود هنگام بررسی مدار یا انجام عملیات سرویس، دسترسی به محل اتصال ساده‌تر باشد.
افزایش نظم تابلو
یکی از مهم‌ترین مزایای استفاده از جامپر، ایجاد مسیرهای اتصال مشخص و منظم در مجموعه ترمینال‌ها است. این موضوع در زمان عیب‌یابی و تغییرات مدار نیز اهمیت دارد.
اتصال مطمئن
هادی مسی و ساختار اتصال مناسب، امکان ایجاد یک مسیر رسانای مشخص میان ترمینال‌های مرتبط را فراهم می‌کند.
کاربردها
جامپر از بالا ترمینال پیچی رعد را می‌توان در انواع تابلوها و سیستم‌های الکتریکی که از ترمینال‌های ریلی پیچی سازگار استفاده می‌کنند، به کار برد.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
* تابلوهای برق صنعتی
* تابلوهای کنترل و فرمان
* سیستم‌های اتوماسیون صنعتی
* مدارهای توزیع برق
* ایجاد اتصال مشترک بین ترمینال‌های مجاور
* کاهش سیم‌کشی‌های رابط در تابلو
* مرتب‌سازی مسیرهای الکتریکی
* پروژه‌های مونتاژ و سیم‌کشی تابلو برق
نکات مهم هنگام نصب
پیش از نصب جامپر، باید سازگاری آن با نوع ترمینال مورد استفاده بررسی شود. جامپرهای ترمینال بر اساس ساختار و اندازه ترمینال طراحی می‌شوند و استفاده از مدل نامتناسب می‌تواند باعث ایجاد اتصال نامناسب شود.
محل قرارگیری جامپر باید مطابق نقشه مدار انتخاب شود و تنها ترمینال‌هایی که از نظر مدار الکتریکی باید در یک پتانسیل قرار داشته باشند، به وسیله آن به یکدیگر متصل شوند.
هنگام نصب نیز باید از قرارگیری صحیح هادی در محل اتصال اطمینان حاصل شود. پس از مونتاژ، بهتر است اتصال به صورت چشمی و در صورت نیاز با تجهیزات اندازه‌گیری مناسب بررسی شود.
همچنین عملیات نصب و تغییرات داخل تابلو برق باید در شرایط ایمن و توسط فرد متخصص انجام شود.
نگهداری و بازرسی
جامپرهای ثابت به دلیل ساختار ساده خود معمولاً به نگهداری پیچیده‌ای نیاز ندارند، اما بررسی دوره‌ای مجموعه ترمینال‌ها می‌تواند به حفظ عملکرد مطمئن سیستم کمک کند.
در زمان سرویس تابلو بهتر است وضعیت ظاهری جامپر و محل اتصال آن بررسی شود. وجود آثار تغییر شکل، خوردگی، آلودگی یا آسیب فیزیکی می‌تواند نشانه نیاز به بررسی بیشتر باشد.
همچنین در صورت انجام تغییرات در مدار، باید اتصالات ایجادشده توسط جامپر مجدداً با نقشه مدار تطبیق داده شوند تا از باقی ماندن اتصال ناخواسته جلوگیری شود.
جمع‌بندی
جامپر از بالا ترمینال پیچی مدل CC 2-2.5 رعد، قطعه‌ای کاربردی برای ایجاد اتصال الکتریکی منظم میان دو ترمینال مجاور است. طراحی این محصول امکان اتصال از قسمت بالای ترمینال را فراهم کرده و به کاهش سیم‌کشی‌های اضافی و مرتب‌تر شدن فضای داخلی تابلو کمک می‌کند.
استفاده از جامپر مناسب در کنار ترمینال‌های ریلی سازگار، علاوه بر ساده‌تر کردن فرآیند مونتاژ، می‌تواند دسترسی به مسیرهای اتصال را بهتر کرده و عیب‌یابی و سرویس تابلو را نیز آسان‌تر کند. هادی مسی و ساختار اتصال از بالا، این محصول را به یکی از متعلقات کاربردی برای سیم‌کشی منظم تابلوهای برق تبدیل کرده است
