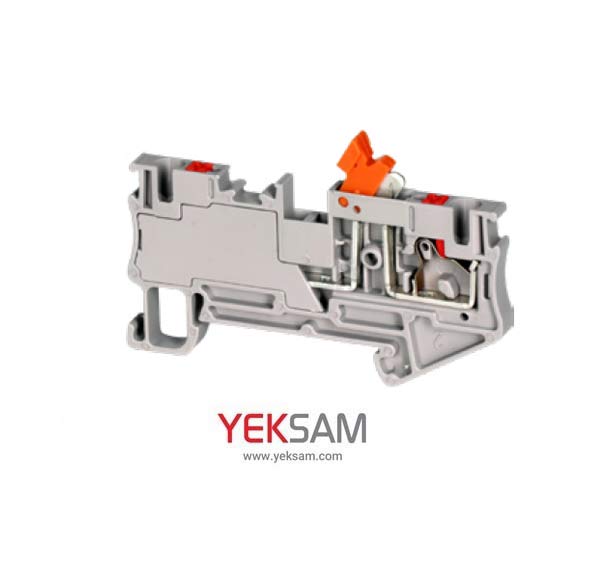

ترمینال ریلی سری فشاری سوییچی سایز 2.5 مدل RT/PK2.5 رعد
معرفی محصول
ترمینال ریلی سری فشاری سوییچی رعد یکی از تجهیزات کاربردی در سیستم‌های برق صنعتی و تابلوهای کنترل است که برای ایجاد اتصال منظم، ایمن و قابل مدیریت میان سیم‌های الکتریکی مورد استفاده قرار می‌گیرد. این محصول در گروه ترمینال‌های ریلی فشاری سوئیچی قرار دارد و علاوه بر بهره‌گیری از مکانیزم اتصال فشاری، امکان قطع و وصل مسیر مدار را نیز در اختیار کاربر قرار می‌دهد.
ترمینال‌های سوئیچی در تابلوهای برق زمانی اهمیت بیشتری پیدا می‌کنند که نیاز به جداسازی یا قطع موقت یک مدار برای تست، عیب‌یابی، تعمیرات یا انجام عملیات نگهداری وجود داشته باشد. در چنین شرایطی، استفاده از یک ترمینال مخصوص قطع‌شونده می‌تواند دسترسی به مدار را ساده‌تر کرده و از باز کردن کامل سیم‌کشی جلوگیری کند.
با ساختار جمع‌وجور و قابلیت نصب روی ریل، برای استفاده در تابلوهای برق، مدارهای فرمان، سیستم‌های کنترل و تجهیزات صنعتی طراحی شده است. ساختار ریلی آن باعث می‌شود ترمینال‌ها در کنار یکدیگر با نظم بیشتری قرار گرفته و سیم‌کشی داخل تابلو ظاهر مرتب و قابل مدیریت‌تری داشته باشد.
طراحی و ساختار
بدنه این ترمینال به‌گونه‌ای طراحی شده است که ضمن اشغال فضای محدود روی ریل، امکان دسترسی مناسب به محل اتصال سیم را فراهم کند. طراحی فشرده برای تابلوهایی که تعداد زیادی ترمینال در فضای محدود دارند اهمیت زیادی دارد، زیرا باعث استفاده بهتر از فضای داخلی تابلو می‌شود.
ترمینال دارای ساختار مناسب برای نصب روی ریل استاندارد بوده و پس از قرارگیری روی ریل، می‌توان آن را در کنار سایر تجهیزات و ترمینال‌ها آرایش داد. استفاده از تجهیزات جانبی مناسب مانند جداکننده، بست انتهایی و سیستم‌های علامت‌گذاری نیز می‌تواند به نظم و شناسایی بهتر مدارها کمک کند.
مکانیزم اتصال فشاری
یکی از ویژگی‌های اصلی این محصول استفاده از سیستم Push-In یا اتصال فشاری است. در این روش، اتصال سیم با فشار دادن هادی به محل مخصوص انجام می‌شود و برخلاف ترمینال‌های پیچی معمولی، برای اتصال سیم نیازی به سفت کردن پیچ وجود ندارد.
این ساختار باعث می‌شود عملیات سیم‌کشی با سرعت بیشتری انجام شود و زمان مورد نیاز برای مونتاژ تابلو کاهش پیدا کند. همچنین در پروژه‌هایی که تعداد زیادی اتصال باید به‌صورت پشت‌سرهم انجام شود، مکانیزم فشاری می‌تواند روند نصب را ساده‌تر کند.
برای سیم‌های رشته‌ای انعطاف‌پذیر نیز باید از سرسیم مناسب استفاده شود تا اتصال مطابق الزامات فنی و به شکل مطمئن انجام گیرد.
قابلیت قطع و وصل مدار
وجه تمایز این مدل نسبت به ترمینال‌های فشاری معمولی، ساختار سوئیچی و قابلیت قطع مدار است. این ویژگی امکان جداسازی مسیر الکتریکی را بدون نیاز به خارج کردن سیم از ترمینال فراهم می‌کند.
این قابلیت در زمان تعمیرات و عیب‌یابی اهمیت زیادی دارد. تکنسین می‌تواند مسیر موردنظر را از طریق مکانیزم قطع ترمینال از مدار جدا کرده و پس از پایان عملیات، مجدداً آن را به مدار بازگرداند.
به همین دلیل، این نوع ترمینال در مدارهای کنترلی، تابلوهای اتوماسیون، تجهیزات صنعتی و سیستم‌هایی که دسترسی آسان به مسیرهای الکتریکی اهمیت دارد، کاربرد زیادی دارد.
نصب روی ریل
ترمینال ریلی سری فشاری سوئیچی رعد برای نصب روی ریل طراحی شده است. نصب ریلی باعث می‌شود مجموعه ترمینال‌ها به‌صورت منظم در داخل تابلو قرار بگیرند و امکان توسعه یا تغییر آرایش سیم‌کشی نیز ساده‌تر باشد.
استفاده از ریل همچنین باعث می‌شود ترمینال‌ها در یک مسیر مشخص قرار گرفته و دسترسی به هر اتصال برای تکنسین آسان‌تر باشد. در تابلوهایی با تعداد بالای مدار، این نظم می‌تواند فرآیند تعمیر، تست و شناسایی سیم‌ها را بسیار ساده‌تر کند.
کاربردهای محصول
ترمینال ریلی فشاری سوئیچی رعد را می‌توان در طیف مختلفی از سیستم‌های برق و کنترل مورد استفاده قرار داد، از جمله:
* تابلوهای برق صنعتی
* تابلوهای فرمان و کنترل
* تابلوهای اتوماسیون صنعتی
* مدارهای کنترل تجهیزات
* سیستم‌های مانیتورینگ و اندازه‌گیری
* تجهیزات و ماشین‌آلات صنعتی
* مدارهایی که نیاز به تست و عیب‌یابی دوره‌ای دارند
* مدارهایی که در آن‌ها امکان قطع موقت مسیر اهمیت دارد
* پروژه‌های سیم‌کشی و مونتاژ تابلوهای برق
* سیستم‌های توزیع و مدیریت اتصالات داخل تابلو
مزایای ترمینال فشاری سوئیچی رعد
استفاده از این محصول در مقایسه با روش‌های سنتی اتصال سیم می‌تواند مزایای مختلفی داشته باشد. مهم‌ترین ویژگی‌های آن عبارت‌اند از:
اتصال سریع:
مکانیزم فشاری باعث می‌شود سیم‌کشی با سرعت بیشتری انجام شود و نیاز به عملیات مکرر باز و بسته کردن پیچ کاهش پیدا کند.
امکان قطع مدار:
ساختار سوئیچی امکان جدا کردن مسیر الکتریکی را برای تست، تعمیر و عیب‌یابی فراهم
می‌کند.
اشغال فضای مناسب:
طراحی ریلی و جمع‌وجور باعث استفاده بهینه از فضای داخلی تابلو می‌شود.
نظم بیشتر در سیم‌کشی:
قرارگیری ترمینال‌ها روی ریل باعث مرتب شدن مسیر سیم‌ها و دسترسی آسان‌تر به اتصالات می‌شود.
مناسب برای تابلوهای صنعتی:
ساختار محصول برای استفاده در سیستم‌های کنترل و برق صنعتی طراحی شده است.
کاهش زمان مونتاژ:
مکانیزم Push-In می‌تواند فرآیند اتصال تعداد زیادی سیم را سریع‌تر و ساده‌تر کند.
امکان توسعه و تغییر سیم‌کشی:
ساختار ریلی به کاربر اجازه می‌دهد در صورت نیاز آرایش ترمینال‌ها را تغییر داده یا بخش‌های جدیدی به مجموعه اضافه کند.
نکات مهم هنگام خرید
هنگام انتخاب ترمینال ریلی باید نوع اتصال، سطح مقطع سیم مورد استفاده، جریان مدار، روش نصب و نوع کاربرد به‌صورت هم‌زمان بررسی شود. ترمینال‌های سوئیچی برای مدارهایی مناسب هستند که علاوه بر اتصال مطمئن، نیاز به امکان قطع مسیر نیز دارند.
همچنین باید پیش از خرید، سازگاری ترمینال با ریل تابلو و تجهیزات جانبی مورد استفاده بررسی شود. در پروژه‌های صنعتی بهتر است تمام اجزای سیستم ترمینالی از نظر مشخصات فنی و ظرفیت الکتریکی با یکدیگر هماهنگ باشند.
نکات نصب و استفاده
پیش از انجام عملیات سیم‌کشی، مدار را کاملاً بی‌برق کنید و از نبود ولتاژ اطمینان حاصل نمایید. سیم‌ها باید مطابق طول لخت‌کردن توصیه‌شده آماده شوند و از وارد کردن هادی خارج از محدوده مجاز اتصال خودداری شود.
در صورت استفاده از سیم‌های رشته‌ای انعطاف‌پذیر، استفاده از سرسیم مناسب اهمیت دارد. پس از نصب نیز بهتر است وضعیت قرارگیری سیم و قفل شدن صحیح آن در ترمینال بررسی شود.
همچنین هنگام استفاده از قابلیت قطع مدار، باید مشخصات الکتریکی مدار و شرایط کاری آن در نظر گرفته شود و عملیات قطع و وصل مطابق دستورالعمل فنی و اصول ایمنی برق انجام گیرد.
نگهداری و بازرسی
ترمینال‌های داخل تابلو باید در فواصل مناسب از نظر شل شدن سیم‌ها، آلودگی، گردوغبار، آسیب فیزیکی و تغییر وضعیت اتصالات بررسی شوند. تمیز نگه داشتن فضای داخلی تابلو نیز به افزایش قابلیت اطمینان مجموعه کمک می‌کند.
در زمان سرویس یا تغییر سیم‌کشی، بهتر است مسیرها و ترمینال‌ها با شماره یا علائم مناسب مشخص شوند. این کار باعث می‌شود شناسایی مدارها در زمان تعمیرات و عیب‌یابی سریع‌تر انجام شود.
مشخصات فنی
جمع‌بندی
ترمینال ریلی سری فشاری سوئیچی رعد، راهکاری کاربردی برای ایجاد اتصالات منظم و قابل مدیریت در تابلوهای برق و سیستم‌های کنترل است. ترکیب مکانیزم اتصال فشاری، نصب ریلی و قابلیت قطع مدار باعث می‌شود این محصول برای مدارهایی که نیاز به دسترسی آسان‌تر جهت تست، تعمیر و عیب‌یابی دارند، گزینه‌ای کاربردی باشد.
طراحی مناسب برای نصب روی ریل ، اشغال فضای محدود و سرعت بالای اتصال سیم‌ها، استفاده از این ترمینال را در پروژه‌های مختلف مونتاژ تابلو و سیستم‌های صنعتی ساده‌تر می‌کند. انتخاب صحیح ترمینال متناسب با مشخصات مدار و رعایت اصول نصب نیز نقش مهمی در عملکرد مطمئن و طولانی‌مدت سیستم خواهد داشت.
