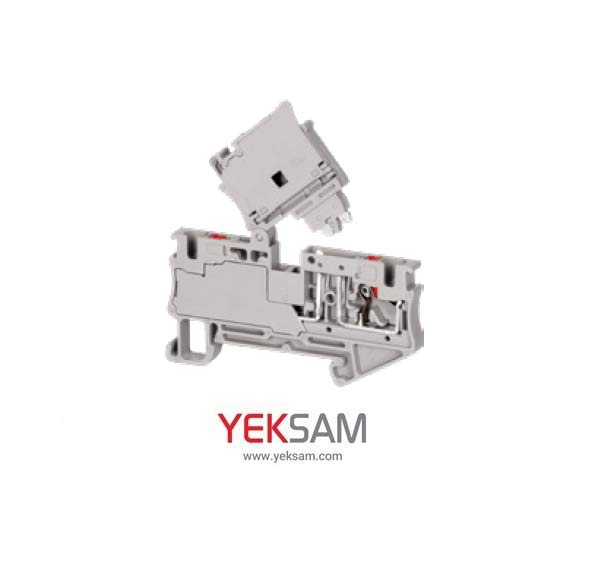

ترمینال ریلی سری فشاری فیوزی سایز 4 مدل RT/PF4 رعد
معرفی محصول
ترمینال ریلی سری فشاری فیوزی رعد یکی از تجهیزات کاربردی برای ایجاد اتصال منظم، سریع و قابل مدیریت در مدارهای برق، فرمان و کنترل است. این محصول با ترکیب ساختار ترمینالی و محفظه فیوز، امکان اتصال هادی و حفاظت از مدار را در یک نقطه مشخص فراهم می‌کند.
استفاده از ترمینال فیوزی در تابلو برق باعث می‌شود مسیر سیم‌کشی علاوه بر نظم بیشتر، امکان حفاظت و جداسازی مدار را نیز داشته باشد. این ویژگی در مدارهایی که حفاظت از تجهیزات، کنترل جریان و دسترسی آسان برای تعویض فیوز اهمیت دارد، بسیار کاربردی است.
ساختار فشاری این محصول نیز فرآیند نصب سیم را ساده‌تر می‌کند. در این روش، هادی آماده‌شده در محل اتصال قرار می‌گیرد و مکانیزم داخلی ترمینال آن را در جای خود ثابت نگه می‌دارد. به این ترتیب، زمان موردنیاز برای سیم‌کشی کاهش پیدا کرده و مونتاژ تابلو با سرعت بیشتری انجام می‌شود.
ساختار فشاری و فیوزی
این محصول از دو بخش اصلی تشکیل شده است؛ بخش ترمینالی برای اتصال هادی و بخش فیوزی برای قرارگیری فیوز حفاظتی. ترکیب این دو عملکرد در یک تجهیز باعث می‌شود فضای کمتری در تابلو اشغال شده و مسیر حفاظت مدار به شکل منظم‌تری اجرا شود.
مکانیزم فشاری امکان اتصال سریع سیم را فراهم می‌کند و بخش فیوزی نیز محل مشخصی برای نصب فیوز در اختیار کاربر قرار می‌دهد. این ساختار به تکنسین اجازه می‌دهد وضعیت مدار و بخش حفاظتی آن را در یک نقطه مشخص مدیریت کند.
طراحی یکپارچه همچنین باعث می‌شود سیم‌کشی مرتب‌تر شود و هنگام تعمیر یا بررسی مدار، مسیرهای مربوط به فیوز و اتصال هادی راحت‌تر شناسایی شوند.
مکانیزم اتصال فشاری
یکی از ویژگی‌های مهم این محصول، استفاده از سیستم اتصال Push-In است. در این روش، پس از آماده‌سازی صحیح سیم، هادی مستقیماً در محل اتصال وارد می‌شود و سیستم فنری داخلی آن را ثابت نگه می‌دارد.
در مقایسه با ترمینال‌های پیچی، اتصال فشاری نیاز به باز و بسته کردن پیچ برای اتصال اولیه سیم ندارد. این موضوع در تابلوهایی که تعداد زیادی اتصال دارند، می‌تواند زمان مونتاژ را کاهش دهد.
برای دستیابی به اتصال صحیح، طول لخت‌کردن سیم باید مناسب باشد و هادی به‌طور کامل در محل اتصال قرار گیرد. برای سیم‌های افشان نیز استفاده از وایرشوی مناسب، مطابق مشخصات فنی محصول، توصیه می‌شود.
بخش فیوزی و حفاظت مدار
وجود محفظه فیوز، یکی از مهم‌ترین ویژگی‌های این ترمینال است. فیوز می‌تواند در مدارهای مناسب به‌عنوان یک عنصر حفاظتی مورد استفاده قرار گیرد تا در شرایط اضافه‌جریان یا خطای الکتریکی، از بخش‌های حساس مدار محافظت کند.
قرارگیری فیوز در داخل ساختار ترمینال باعث می‌شود مسیر حفاظت مدار در یک نقطه مشخص قرار داشته باشد. این موضوع شناسایی فیوز مربوط به هر مدار را آسان‌تر می‌کند و در زمان تعمیر و سرویس نیز دسترسی مناسبی به بخش حفاظتی فراهم می‌شود.
انتخاب نوع و مشخصات فیوز باید کاملاً متناسب با مدار انجام شود و نباید صرفاً بر اساس ابعاد فیزیکی فیوز صورت گیرد. جریان کاری، ولتاژ مدار، نوع بار و الزامات حفاظتی پروژه باید هنگام انتخاب فیوز در نظر گرفته شود.
نصب روی ریل تابلو
ترمینال فشاری فیوزی برای نصب در ساختار ریلی تابلو طراحی شده است. نصب روی ریل باعث می‌شود ترمینال‌ها در کنار یکدیگر به شکل منظم قرار گرفته و مسیرهای مختلف سیم‌کشی از نظم بیشتری برخوردار باشند.
این ویژگی در تابلوهای فرمان و کنترل اهمیت زیادی دارد؛ زیرا تعداد سیم‌ها و مدارها معمولاً زیاد است و استفاده از ترمینال‌های ریلی باعث می‌شود هر مدار در محل مشخصی قرار بگیرد.
قرارگیری مرتب ترمینال‌ها همچنین دسترسی تکنسین به فیوزها و نقاط اتصال را ساده‌تر کرده و امکان شماره‌گذاری و علامت‌گذاری مدارها را فراهم می‌کند.
کاربردهای محصول
ترمینال ریلی سری فشاری فیوزی رعد می‌تواند در کاربردهای مختلف مورد استفاده قرار گیرد، از جمله:
* تابلوهای برق صنعتی
* تابلوهای فرمان و کنترل
* مدارهای اتوماسیون صنعتی
* سیستم‌های اندازه‌گیری
* مدارهای سیگنال و کنترل
* تجهیزات صنعتی
* تابلوهای دارای مدارهای حفاظتی
* مدارهایی که نیاز به حفاظت مجزا دارند
* پروژه‌هایی که سرعت سیم‌کشی در آن‌ها اهمیت دارد
این محصول به‌خصوص برای مدارهایی مناسب است که در آن‌ها لازم است اتصال سیم، محل قرارگیری فیوز و مسیر حفاظت در یک ساختار منظم قرار داشته باشند.
مزایای ترمینال فشاری فیوزی
اتصال سریع سیم
مکانیزم فشاری باعث می‌شود اتصال هادی بدون نیاز به باز و بسته کردن پیچ انجام شود و سرعت مونتاژ افزایش پیدا کند.
ترکیب اتصال و حفاظت
وجود محفظه فیوز در کنار ترمینال، امکان ایجاد اتصال و حفاظت مدار را در یک نقطه مشخص فراهم می‌کند.
نظم بیشتر در تابلو
نصب ریلی باعث می‌شود مدارهای مختلف به شکل مرتب و
تفکیک‌شده در تابلو قرار گیرند.
دسترسی آسان به فیوز
قرارگیری فیوز در محل مشخص باعث می‌شود شناسایی و تعویض آن در زمان سرویس ساده‌تر باشد.
صرفه‌جویی در فضای تابلو
ترکیب عملکرد ترمینال و فیوز در یک تجهیز می‌تواند به استفاده بهتر از فضای داخلی تابلو کمک کند.
مناسب برای مدارهای کنترل
ساختار فشاری و فیوزی این محصول برای بسیاری از مدارهای فرمان، کنترل و اندازه‌گیری کاربردی است.
نقش محصول در عیب‌یابی و تعمیرات
یکی از مزایای استفاده از ترمینال فیوزی، دسترسی آسان‌تر به نقطه حفاظت مدار است. زمانی که هر مدار در یک ترمینال مشخص قرار داشته باشد، تکنسین می‌تواند مسیر سیم‌کشی و عنصر حفاظتی مربوط به آن را راحت‌تر شناسایی کند.
این موضوع در تابلوهای دارای تعداد زیادی مدار اهمیت بیشتری دارد. شماره‌گذاری ترمینال‌ها و فیوزها می‌تواند روند عیب‌یابی را ساده‌تر کرده و احتمال اشتباه در تشخیص مدار را کاهش دهد.
همچنین ساختار ریلی باعث می‌شود ترمینال‌ها در موقعیت مشخصی قرار داشته باشند و تعمیرات یا تغییرات بعدی سیم‌کشی با نظم بیشتری انجام شود.
نکات مهم هنگام نصب
برای نصب و استفاده صحیح از محصول، رعایت نکات زیر توصیه می‌شود:
* پیش از شروع سیم‌کشی، مدار را کاملاً از منبع تغذیه جدا کنید.
* سیم را مطابق طول مناسب آماده کنید.
* هادی را به‌طور کامل داخل محل اتصال قرار دهید.
* برای سیم‌های افشان از وایرشوی مناسب استفاده کنید.
* پس از اتصال، استحکام سیم را به‌آرامی بررسی کنید.
* از فیوزی با مشخصات متناسب با مدار استفاده کنید.
* جریان و ولتاژ کاری مدار پیش از انتخاب فیوز بررسی شود.
* فیوز را فقط در زمان قطع بودن مدار نصب یا تعویض کنید.
* ترمینال را به‌درستی روی ریل ثابت کنید.
* برای شناسایی بهتر، ترمینال‌ها و مدارها را شماره‌گذاری کنید.
* سیم‌کشی و نصب توسط تکنسین متخصص و مطابق نقشه مدار انجام شود.
نگهداری و سرویس
ترمینال‌های فشاری به دلیل استفاده از مکانیزم فنری، مانند ترمینال‌های پیچی نیاز به سفت‌کاری دوره‌ای پیچ ندارند؛ با این حال، بازدید دوره‌ای آن‌ها در تابلوهای صنعتی توصیه می‌شود.
در زمان سرویس، وضعیت بدنه، محل اتصال سیم، عملکرد مکانیزم فشاری و وضعیت محفظه فیوز باید بررسی شود. همچنین باید از سالم بودن فیوز و مناسب بودن مشخصات آن برای مدار اطمینان حاصل شود.
در صورت مشاهده آثار سوختگی، تغییر رنگ، آسیب‌دیدگی بدنه، شل شدن هادی یا هر وضعیت غیرعادی در محل اتصال، لازم است علت مشکل بررسی و پیش از بهره‌برداری مجدد برطرف شود.
جمع‌بندی
ترمینال ریلی سری فشاری فیوزی رعد، محصولی کاربردی برای پروژه‌هایی است که به‌صورت هم‌زمان به اتصال سریع هادی و حفاظت مدار نیاز دارند. استفاده از مکانیزم Push-In باعث افزایش سرعت سیم‌کشی می‌شود و ساختار فیوزی نیز امکان قرارگیری عنصر حفاظتی مدار را در یک نقطه مشخص فراهم می‌کند.
نصب ریلی، طراحی منظم و دسترسی مناسب به فیوز و محل اتصال باعث می‌شود این محصول برای تابلوهای برق صنعتی، مدارهای فرمان، کنترل، اندازه‌گیری و اتوماسیون مناسب باشد.
در نهایت، انتخاب فیوز متناسب با مشخصات واقعی مدار، آماده‌سازی صحیح سیم، نصب اصولی روی ریل و رعایت الزامات ایمنی در زمان نصب و سرویس، برای دستیابی به عملکرد صحیح و ایمن این ترمینال اهمیت زیادی دارد.
