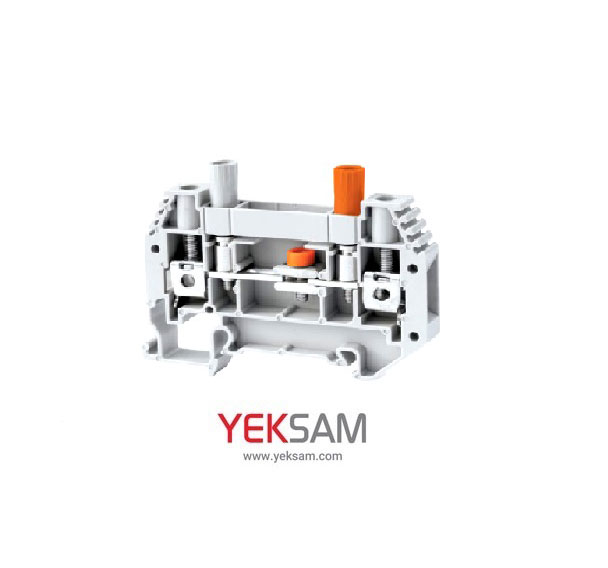

ترمینال ریلی سری پیچی قطع شونده سایز 6 مدل RST6 رعد
معرفی محصول
ترمینال ریلی سری پیچی سه طبقه به همراه ارت رعد، یکی از تجهیزات کاربردی برای ایجاد اتصالات منظم، فشرده و قابل اطمینان در تابلوهای برق است. این محصول با ترکیب ساختار چندطبقه و بخش اتصال ارت، امکان مدیریت هم‌زمان مسیرهای سیم‌کشی و اتصال حفاظتی را در فضای محدود تابلو فراهم می‌کند.
طراحی چندطبقه این ترمینال باعث می‌شود چند مسیر اتصال در یک مجموعه فشرده قرار بگیرند. این ویژگی برای تابلوهایی که تعداد زیادی سیم و مدار دارند و فضای نصب تجهیزات در آن‌ها محدود است، اهمیت زیادی دارد.
وجود بخش ارت نیز این محصول را برای کاربردهایی که در کنار اتصالات معمولی به مسیر حفاظتی نیاز دارند، مناسب می‌کند. به این ترتیب می‌توان ضمن حفظ نظم سیم‌کشی، اتصال مربوط به مدار حفاظتی را نیز در ساختار تابلو مدیریت کرد.
طراحی و ساختار سه طبقه
ساختار سه طبقه، مهم‌ترین ویژگی این ترمینال ریلی محسوب می‌شود. قرار گرفتن چند سطح اتصال در یک بدنه باعث می‌شود تعداد بیشتری مدار در فضای کمتری روی ریل قرار بگیرند.
این طراحی نسبت به استفاده از چند ردیف ترمینال مجزا، فضای کمتری از تابلو را اشغال می‌کند و به طراح تابلو اجازه می‌دهد از فضای موجود به شکل بهینه‌تری استفاده کند.
طبقات مختلف ترمینال در ارتفاع‌های متفاوت قرار گرفته‌اند تا دسترسی به محل سیم‌گیری امکان‌پذیر باشد. طراحی مناسب این بخش‌ها همچنین به تفکیک مسیرهای مختلف سیم‌کشی کمک می‌کند.
بخش اتصال ارت
وجود بخش ارت یکی از ویژگی‌های مهم این محصول است. بخش فلزی مربوط به ارت برای ایجاد ارتباط حفاظتی با ریل تابلو در نظر گرفته شده و باعث می‌شود ترمینال علاوه بر مسیرهای اصلی اتصال، قابلیت ایجاد مسیر حفاظتی را نیز داشته باشد.
اتصال صحیح بخش ارت به ریل و رعایت اصول طراحی سیستم حفاظتی اهمیت زیادی دارد. به همین دلیل، استفاده از این محصول باید مطابق نقشه الکتریکی تابلو و الزامات مربوط به سیستم ارت انجام شود.
ساختار مشخص بخش ارت همچنین کمک می‌کند مسیر حفاظتی از سایر مسیرهای سیم‌کشی قابل تشخیص باشد.
مکانیزم اتصال پیچی
سیم‌گیری این محصول به روش پیچی انجام می‌شود. هادی در محل مخصوص خود قرار گرفته و با استفاده از پیچ اتصال محکم می‌شود.
سیستم پیچی امکان ایجاد یک اتصال مکانیکی مناسب را فراهم می‌کند و در صورت نیاز به تعمیرات یا تغییر در سیم‌کشی، دسترسی به محل اتصال را آسان می‌سازد.
برای ایجاد اتصال مناسب، هادی باید به شکل صحیح در محل سیم‌گیری قرار گیرد و پیچ با ابزار مناسب محکم شود. اعمال نیروی بیش از حد می‌تواند به پیچ، بخش هادی یا بدنه ترمینال آسیب وارد کند.
استفاده بهینه از فضای تابلو
یکی از مهم‌ترین مزایای این محصول، استفاده بهینه از فضای داخلی تابلو است. ساختار سه طبقه باعث می‌شود چندین اتصال در ارتفاع‌های مختلف و در یک فضای مشخص روی ریل قرار بگیرند.
این ویژگی در تابلوهایی که تعداد زیادی مدار فرمان، کنترل و اتصال دارند، کاربرد زیادی دارد. به کمک این ساختار می‌توان تراکم اتصالات را افزایش داد، بدون اینکه نظم کلی سیم‌کشی از بین برود.
استفاده از ترمینال‌های چندطبقه همچنین فضای بیشتری برای سایر تجهیزات تابلو مانند رله‌ها، کنتاکتورها، کلیدها و تجهیزات کنترلی باقی می‌گذارد.
نصب روی ریل
این ترمینال برای نصب روی ریل تابلو طراحی شده است و می‌توان آن را در کنار سایر تجهیزات ریلی قرار داد.
پس از نصب صحیح روی ریل، مجموعه ترمینال در محل خود ثابت شده و امکان اتصال سیم‌ها در طبقات مختلف فراهم می‌شود. برای ایجاد یک مجموعه منظم، استفاده از متعلقات مناسب مانند صفحات انتهایی، جداکننده‌ها و تجهیزات علامت‌گذاری نیز می‌تواند مفید باشد.
قرارگیری صحیح ترمینال روی ریل اهمیت زیادی دارد؛ زیرا بخش ارت نیز باید ارتباط مناسب خود را با ریل حفظ کند.
کاربردهای محصول
ترمینال ریلی سری پیچی سه طبقه به همراه ارت رعد در کاربردهای مختلفی قابل استفاده است، از جمله:
* تابلوهای برق صنعتی
* تابلوهای کنترل و فرمان
* تابلوهای توزیع برق
* تابلوهای ماشین‌آلات
* تجهیزات اتوماسیون صنعتی
* خطوط تولید
* سیستم‌های برق و کنترل
* تابلوهای ساختمانی
* مدارهای فرمان
* مدارهای کنترلی
* تابلوهای دارای تراکم بالای سیم‌کشی
* پروژه‌هایی با فضای محدود برای نصب ترمینال
ساختار چندطبقه این محصول به‌خصوص برای پروژه‌هایی مناسب است که در آن‌ها تعداد اتصالات زیاد بوده و مدیریت فضای ریل اهمیت دارد.
مزایای ترمینال سه طبقه به همراه ارت
این محصول مجموعه‌ای از مزایای کاربردی را در اختیار طراح و مجری تابلو برق قرار می‌دهد:
* ساختار سه طبقه
* وجود بخش اتصال ارت
* استفاده بهینه از فضای تابلو
* مکانیزم اتصال پیچی
* نصب روی ریل
* امکان ایجاد تعداد زیادی اتصال در فضای محدود
* دسترسی
مناسب به محل سیم‌گیری
* کمک به تفکیک مسیرهای مختلف سیم‌کشی
* مناسب برای تابلوهای با تراکم بالای اتصالات
* مناسب برای مدارهای کنترل و فرمان
* سهولت نسبی در سرویس و عیب‌یابی
* قابلیت استفاده از متعلقات جانبی
* طراحی مناسب برای سیم‌کشی منظم
نظم و مدیریت سیم‌کشی
استفاده از ترمینال‌های چندطبقه می‌تواند نقش مهمی در نظم داخلی تابلو داشته باشد. قرار گرفتن مسیرهای مختلف در طبقات جداگانه باعث می‌شود اتصالات در فضای مشخص و قابل دسترسی قرار بگیرند.
برای افزایش نظم، توصیه می‌شود سیم‌ها مطابق نقشه تابلو شماره‌گذاری شوند و هر مدار دارای علامت مشخص باشد. این کار در زمان تعمیرات و عیب‌یابی باعث می‌شود مسیر موردنظر سریع‌تر شناسایی شود.
همچنین تفکیک مسیرهای مختلف می‌تواند از ایجاد بی‌نظمی در سیم‌کشی جلوگیری کرده و دسترسی به نقاط اتصال را آسان‌تر کند.
نکات مهم هنگام نصب
پیش از نصب باید از مناسب بودن ریل و متعلقات مورد استفاده برای ترمینال اطمینان حاصل شود. ترمینال باید به‌درستی روی ریل قرار گرفته و از استقرار کامل آن اطمینان حاصل شود.
سیم‌ها باید متناسب با مشخصات مدار انتخاب شده و به‌درستی در محل اتصال مربوط به هر طبقه قرار گیرند. پیچ‌های اتصال نیز باید با ابزار مناسب و میزان نیروی متناسب محکم شوند.
بخش ارت باید مطابق نقشه و ساختار سیستم حفاظتی تابلو مورد استفاده قرار گیرد. اجرای سیم‌کشی و اتصال مدار حفاظتی باید توسط تکنسین متخصص و مطابق اصول ایمنی برق انجام شود.
نگهداری و سرویس
ترمینال‌های ریلی معمولاً به نگهداری پیچیده‌ای نیاز ندارند؛ با این حال، بررسی دوره‌ای آن‌ها در زمان سرویس تابلو توصیه می‌شود.
در بازدیدهای دوره‌ای بهتر است وضعیت بدنه، پیچ‌های اتصال، محل ورود سیم‌ها، استقرار ترمینال روی ریل و بخش اتصال ارت بررسی شود.
در صورت مشاهده شل شدن اتصالات، آسیب‌دیدگی بدنه، تغییر شکل قطعات یا هرگونه وضعیت غیرعادی، بررسی توسط فرد متخصص ضروری است.
همچنین تمیز نگه داشتن فضای داخلی تابلو و جلوگیری از تجمع گردوغبار، آلودگی و رطوبت بیش از حد در اطراف اتصالات می‌تواند به حفظ شرایط مناسب کارکرد تجهیزات کمک کند.
جمع‌بندی
ترمینال ریلی سری پیچی سه طبقه به همراه ارت رعد، محصولی کاربردی برای اجرای سیم‌کشی متراکم و منظم در تابلوهای برق است. ساختار سه طبقه این محصول امکان قرارگیری چندین مسیر اتصال را در فضای محدود فراهم کرده و به استفاده بهتر از فضای ریل کمک می‌کند.
وجود بخش ارت نیز امکان مدیریت مسیر حفاظتی را در کنار اتصالات اصلی فراهم می‌سازد. مکانیزم اتصال پیچی، نصب ریلی، طراحی فشرده و دسترسی مناسب به محل سیم‌گیری از دیگر ویژگی‌های مهم این محصول هستند.
این ترمینال برای تابلوهای صنعتی، کنترل و فرمان، ماشین‌آلات، اتوماسیون و سایر سیستم‌هایی که تعداد زیادی اتصال در فضای محدود دارند، گزینه‌ای کاربردی محسوب می‌شود و می‌تواند به ایجاد سیم‌کشی منظم، دسترسی بهتر به اتصالات و مدیریت مناسب‌تر فضای داخلی تابلو کمک کند.
