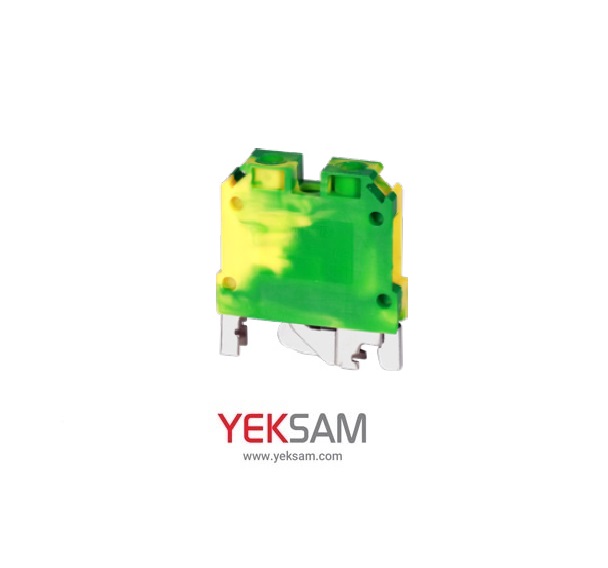

ترمینال ریلی سری پیچی ارت سایز 16 مدل RT/SU 16-E
معرفی محصول
ترمینال ریلی سری پیچی ارت مدل RT/SU رعد یکی از تجهیزات کاربردی در زمینه سیم‌کشی و ایجاد اتصالات حفاظتی در تابلوهای برق است. این محصول برای برقراری اتصال میان هادی حفاظتی و ریل تابلو طراحی شده و با ساختار ریلی، امکان نصب منظم و مطمئن در فضای داخلی تابلوهای برق را فراهم می‌کند.
ترمینال‌های ارت از اجزای مهم در سیستم‌های حفاظتی تجهیزات الکتریکی هستند و وظیفه دارند مسیر مناسبی برای انتقال جریان خطا و برقراری ارتباط حفاظتی در مدار ایجاد کنند. استفاده از یک ترمینال مناسب می‌تواند علاوه بر افزایش نظم سیم‌کشی، دسترسی به اتصالات را در زمان سرویس، تعمیر و عیب‌یابی آسان‌تر کند.
مدل RT/SU رعد دارای ساختار سری ارت پیچی است و برای استفاده در تابلوهای برق صنعتی، ساختمانی، کنترل و فرمان و سایر سیستم‌های الکتریکی که به اتصال حفاظتی روی ریل نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.
طراحی و ساختار
این ترمینال با طراحی فشرده و ریلی ساخته شده تا فضای محدودی از تابلو را اشغال کند و در کنار سایر تجهیزات قابل نصب باشد. ساختار آن به‌گونه‌ای است که سیم یا هادی موردنظر در قسمت اتصال قرار گرفته و به کمک مکانیزم پیچی محکم می‌شود.
بدنه عایق محصول از پلی‌آمید ساخته شده و رنگ‌بندی سبز و زرد آن، شناسایی سریع ترمینال ارت را در میان سایر ترمینال‌های تابلو آسان می‌کند. این ویژگی به‌خصوص در تابلوهایی که تعداد زیادی سیم و مدار در آن‌ها وجود دارد، باعث افزایش نظم و کاهش احتمال اشتباه در تشخیص مسیر حفاظتی می‌شود.
بخش فلزی ترمینال نیز وظیفه ایجاد ارتباط مناسب میان هادی حفاظتی و ریل را بر عهده دارد و به همین دلیل، محصول در دسته ترمینال‌های هادی حفاظتی قرار می‌گیرد.
مکانیزم اتصال پیچی
یکی از ویژگی‌های اصلی RT/SU استفاده از سیستم سیم‌گیری پیچی است. در این روش، هادی داخل محل مخصوص خود قرار گرفته و با محکم کردن پیچ، اتصال مکانیکی و الکتریکی برقرار می‌شود.
مکانیزم پیچی امکان دسترسی مناسب به محل اتصال را فراهم می‌کند و در صورت نیاز به تعمیرات یا تغییر در سیم‌کشی، باز کردن و اتصال مجدد سیم را آسان‌تر خواهد کرد.
برای ایجاد یک اتصال مطمئن، لازم است سیم به شکل صحیح در محل اتصال قرار گرفته و پیچ با ابزار مناسب و میزان نیروی متناسب محکم شود. وارد کردن فشار بیش از اندازه می‌تواند به قطعات اتصال آسیب وارد کند.
اتصال به ریل تابلو
این محصول برای نصب ریلی طراحی شده و امکان قرارگیری آن در کنار سایر تجهیزات تابلو را فراهم می‌کند. اتصال مناسب ترمینال به ریل باعث می‌شود مسیر حفاظتی سیستم با نظم بیشتری در داخل تابلو اجرا شود.
استفاده از ترمینال‌های ریلی همچنین باعث می‌شود سیم‌ها در نقاط مشخص و قابل شناسایی قرار بگیرند. این موضوع در زمان تعمیرات و بررسی تابلو اهمیت زیادی دارد، زیرا تکنسین می‌تواند مسیر سیم‌ها و اتصالات حفاظتی را سریع‌تر شناسایی کند.
کاربردهای ترمینال ریلی ارت
ترمینال RT/SU رعد را می‌توان در کاربردهای مختلفی مورد استفاده قرار داد، از جمله:
* تابلوهای برق صنعتی
* تابلوهای توزیع برق
* تابلوهای کنترل و فرمان
* تابلوهای برق ساختمانی
* تابلوهای ماشین‌آلات
* تجهیزات اتوماسیون صنعتی
* سیستم‌های سیم‌کشی و کنترل
* مدارهای حفاظتی
* ایجاد اتصال میان هادی ارت و ریل تابلو
* سیستم‌هایی که نیاز به ترمینال هادی حفاظتی دارند
انتخاب این محصول باید بر اساس نوع مدار، مشخصات سیم یا کابل و طراحی کلی سیستم برق انجام شود.
مزایای ترمینال RT/SU رعد
این محصول به دلیل طراحی ریلی و ساختار ارت پیچی، مزایای مختلفی برای استفاده در تابلوهای برق دارد:
* طراحی مناسب برای نصب روی ریل
* سیم‌گیری به روش پیچی
* ایجاد اتصال منظم و مطمئن
* بدنه عایق از جنس پلی‌آمید
* رنگ‌بندی مشخص برای شناسایی مدار ارت
* مناسب برای ایجاد مسیر حفاظتی
* دسترسی آسان به محل اتصال
* مناسب برای سیم‌کشی منظم تابلو
* اشغال فضای مناسب در تابلو
* امکان باز و بسته کردن اتصال در زمان سرویس
* مناسب برای استفاده در پروژه‌های صنعتی و ساختمانی
نصب و استفاده
برای نصب ترمینال، ابتدا باید از مناسب بودن ریل و شرایط تابلو اطمینان حاصل شود. سپس ترمینال روی ریل قرار گرفته و هادی حفاظتی در محل سیم‌گیری نصب می‌شود.
سیم باید به شکل صحیح داخل محل اتصال قرار داشته باشد و پس از آن پیچ ترمینال با ابزار مناسب محکم شود. اتصال نهایی باید از نظر استحکام مکانیکی و قرارگیری صحیح هادی بررسی شود.
عملیات نصب و سیم‌کشی تجهیزات داخل تابلو برق باید توسط فرد متخصص و مطابق اصول ایمنی برق انجام شود. پیش از هرگونه کار روی تابلو نیز رعایت الزامات ایمنی و قطع بودن مدار مربوطه ضروری است.
نکات مهم هنگام خرید
هنگام انتخاب ترمینال ریلی ارت باید نوع کاربرد، مشخصات هادی، نوع ریل مورد استفاده و فضای موجود در تابلو مورد توجه قرار گیرد.
همچنین ترمینال‌های ارت به دلیل داشتن بخش هادی مخصوص اتصال حفاظتی، با ترمینال‌های معمولی تفاوت دارند. بنابراین استفاده از مدل مناسب با ساختار سیستم و نوع مدار اهمیت زیادی دارد.
مدل RT رعد برای کاربرانی مناسب است که به یک ترمینال ریلی ارت با ساختار پیچی، نصب منظم و بدنه عایق نیاز دارند.
نگهداری و سرویس
ترمینال‌های ریلی نیاز به نگهداری پیچیده‌ای ندارند؛ با این حال، در بازدیدهای دوره‌ای تابلو بهتر است وضعیت ظاهری بدنه، محل اتصال سیم، پیچ ترمینال و نحوه قرارگیری محصول روی ریل بررسی شود.
در صورت مشاهده شل شدن اتصال، آسیب‌دیدگی بدنه، تغییر شکل قطعات یا هرگونه وضعیت غیرعادی در محل اتصال، باید علت توسط فرد متخصص بررسی شود.
تمیز نگه داشتن فضای داخلی تابلو و جلوگیری از تجمع گردوغبار، آلودگی و رطوبت در اطراف تجهیزات نیز به حفظ شرایط مناسب کارکرد کمک می‌کند.
جمع‌بندی
ترمینال ریلی سری پیچی ارت رعد، محصولی کاربردی برای ایجاد اتصالات حفاظتی منظم در تابلوهای برق است. طراحی ریلی، مکانیزم سیم‌گیری پیچی، بدنه عایق پلی‌آمیدی و رنگ‌بندی مشخص، این محصول را برای استفاده در انواع تابلوهای برق و سیستم‌های کنترل و توزیع مناسب می‌کند.
استفاده از این نوع ترمینال باعث می‌شود مسیرهای حفاظتی تابلو با نظم بیشتری اجرا شوند و دسترسی به اتصالات در زمان سرویس و تعمیرات نیز آسان‌تر باشد. انتخاب صحیح ترمینال و نصب اصولی آن، نقش مهمی در ایجاد یک اتصال ایمن و قابل اعتماد در مدار حفاظتی خواهد داشت.
