ترمینال ریلی سری پیچی سایز 16 مدل RTP 16 رعد

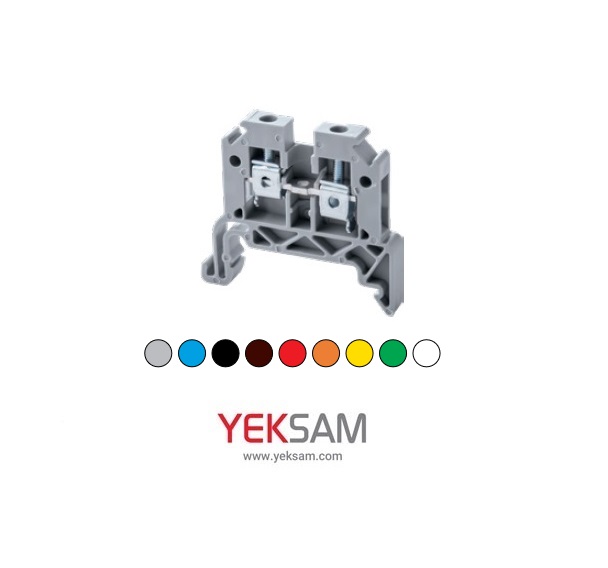

ترمینال ریلی پیچی رعد (Raad Screw Connection Terminal Block)
ترمینال ریلی سری پیچی رعد یکی از پرکاربردترین تجهیزات در صنایع برق، تابلوهای توزیع و اتوماسیون صنعتی است. این محصول بر اساس استانداردهای بین‌المللی (از جمله IEC 60947-7-1) طراحی و تولید شده و امکان اتصالی ایمن، مطمئن و پایدار را برای انواع سیم‌های افشان و مفتولی روی ریل‌های استاندارد DIN فراهم می‌سازد.
ویژگی‌های کلیدی و مزایا
- بدنه مقاوم و نسوز: ساخته‌شده از پلی‌آمید ۶.۶ با استاندارد UL94 V-0 (مقاوم در برابر حرارت بالا، شوک‌های مکانیکی و مواد شیمیایی).
- اتصال محکم و ایمن: سیستم کلمپینگ (بست پیچی) از جنس فولاد آبکاری‌شده، جهت جلوگیری از شل شدن اتصال و عدم آسیب به رشته‌های سیم.
- رسانایی بالا: شین داخلی از آلیاژ مس با پوشش قلع جهت کاهش مقاومت الکتریکی و افت ولتاژ.
- نصب سریع و آسان: قابلیت نصب بر روی انواع ریل‌های استاندارد تابلو برق (TH35).
- تنوع کامل سایز و رنگ: پوشش طیف وسیعی از سطح مقطع سیم‌ها و تفکیک رنگی جهت عیب‌یابی سریع‌تر.
انواع ترمینال پیچی رعد
نوع ترمینال کد فنی سری کاربرد اصلی
| ترمینال معمولی (معبر) | سری RTP | جهت عبور جریان و اتصال سیم‌ها در سایزهای ۲.۵ تا ۱۵۰ میلیمتر مربع |
| ترمینال ارت (زمین) | سری RET | اتصال سیم ارت به بدنه ریل (دارای بدنه سبز و زرد و پایه فلزی) |
| ترمینال فیوزدار | سری RFT | حفاظت از مدار در برابر اضافه جریان با فیوز شیشه‌ای یا سرامیکی |
| ترمینال دو/چند طبقه | سری RDL / RTL | صرفه‌جویی در فضای داخلی تابلو برق و تفکیک مسیرها |
| ترمینال قطع‌کننده (تست) | سری RTS | قطع مجزای مدار جهت تست، اندازه‌گیری و عیب‌یابی |
جدول مشخصات فنی سری RTP (ترمینال‌های استاندارد)
مدل سطح مقطع سیم (mm²) جریان نامی (A) ولتاژ نامی (V) عرض ترمینال (mm)
| RTP 2.5 | 2.5 | 24 | 800 | 6 |
| RTP 4 | 4 | 32 | 800 | 6 |
| RTP 6 | 6 | 41 | 800 | 8 |
| RTP 10 | 10 | 57 | 800 | 10 |
| RTP 16 | 16 | 76 | 1000 | 12 |
| RTP 25 | 25 | 101 | 1000 | 12 |
| RTP 35 | 35 | 125 | 1000 | 16 |
تجهیزات جانبی (مکمل‌های نصب)
برای بستن و تکمیل چیدمان ترمینال‌ها در تابلو برق، استفاده از متعلقات زیر پیشنهاد می‌شود:
- صفحه بسته‌کننده (End Plate): پوشاندن بخش برق‌دار انتهای ترمینال‌ها.
- پایه نگهدارنده / بست انتها (End Bracket): تثبیت ترمینال‌ها روی ریل و جلوگیری از حرکت.
- جمپر / پل اتصال کوتاه (Cross Connector): هم‌پتانسیل‌سازی و شنت کردن ترمینال‌ها.
- شماره ترمینال (Marker): شماره‌گذاری سیم‌ها برای سیم‌کشی منظم و عیب‌یابی راحت.
💡 نکته مهم در نصب:
برای اتصالی مطمئن‌تر و جلوگیری از آسیب به سیم‌های افشان، حتماً قبل از بستن پیچ ترمینال، از سرسیم (وایرشو) مناسب استفاده کنید و پیچ را بر اساس گشتاور توصیه شده در کاتالوگ محکم نمایید.
