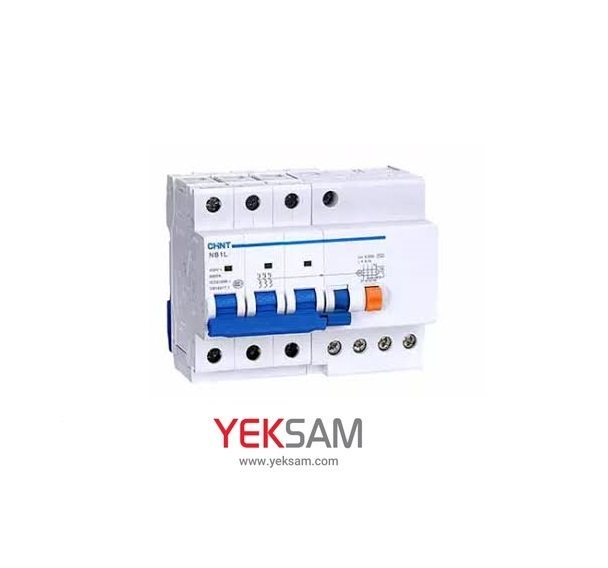

کلید حفاظت جریان باقیمانده ترکیبی 4 پل 32 آمپر با حساسیت 30 میلی آمپر مدل NB1L-40 4P C 32A 30mA AC 6kA برند چینت CHINT
کلید حفاظت جریان باقیمانده ترکیبی، یکی از تجهیزات مهم و کاربردی در سیستم‌های برق ساختمان، واحدهای تجاری و تأسیسات صنعتی سبک است که با هدف افزایش ایمنی افراد و حفاظت از مدارهای الکتریکی مورد استفاده قرار می‌گیرد. کلید حفاظتی برند چینت (CHINT) مدل NB1L-40 با مشخصات فنی 1P+N، جریان نامی 25 آمپر، منحنی قطع C و حساسیت جریان باقیمانده 30 میلی‌آمپر، از جمله تجهیزات حفاظتی است که می‌تواند چندین وظیفه مهم را در یک مجموعه انجام دهد. این محصول با ترکیب عملکرد کلید مینیاتوری و حفاظت جریان باقیمانده، راهکاری مناسب برای حفاظت از مدارهای تک‌فاز در شرایط کاری متناسب با مشخصات فنی آن به شمار می‌رود.
برند CHINT یکی از تولیدکنندگان شناخته‌شده تجهیزات الکتریکی و سیستم‌های توزیع برق است که محصولات متنوعی را در زمینه کلیدهای حفاظتی، تجهیزات کنترل، کنتاکتورها و لوازم تابلو برق عرضه می‌کند. محصولات این شرکت در پروژه‌های ساختمانی، تجاری و صنعتی کاربرد دارند و با توجه به تنوع مدل‌ها و مشخصات فنی، امکان انتخاب تجهیزات متناسب با نیاز هر مدار را فراهم می‌کنند. مدل NB1L-40 نیز برای استفاده در مدارهای تک‌فاز طراحی شده است و با توجه به ساختار یک پل به همراه نول، می‌تواند در تابلوهای برق کوچک و مدارهای توزیع برق مورد استفاده قرار گیرد.
معرفی مشخصات فنی کلید CHINT NB1L-40
یکی از ویژگی‌های مهم این محصول، ساختار 1P+N آن است. این عبارت به معنای وجود یک پل برای فاز و یک مسیر برای نول است. در این ساختار، کلید امکان قطع هم‌زمان فاز و نول را مطابق طراحی دستگاه فراهم می‌کند؛ با این حال، حفاظت اضافه‌جریان معمولاً بر روی مسیر فاز اعمال می‌شود و عملکرد دقیق هر بخش باید بر اساس مشخصات سازنده بررسی شود. این ساختار برای بسیاری از مدارهای تک‌فاز مناسب است و می‌تواند به افزایش ایمنی هنگام قطع مدار و انجام عملیات تعمیر و نگهداری کمک کند.
جریان نامی این کلید 25 آمپر است. جریان نامی نشان می‌دهد که تجهیز برای کار در مدارهایی با جریان طراحی‌شده متناسب با این مقدار در نظر گرفته شده است. انتخاب صحیح کلید باید با توجه به سطح مقطع سیم‌ها، نوع مصرف‌کننده، شرایط نصب، دمای محیط و جریان مورد نیاز مدار انجام شود. استفاده از کلید 25 آمپر به‌تنهایی به معنای مناسب بودن آن برای هر مدار نیست؛ بلکه هماهنگی میان ظرفیت کلید، کابل و بار الکتریکی از اهمیت بالایی برخوردار است.
حرف C در مشخصات C25A به منحنی قطع کلید در برابر اضافه‌جریان اشاره دارد. کلیدهای دارای منحنی C برای مدارهایی مناسب هستند که ممکن است در لحظه راه‌اندازی، جریان اولیه بیشتری از جریان عادی مصرف داشته باشند؛ برای مثال، برخی تجهیزات دارای موتورهای کوچک یا بارهای القایی. این ویژگی باعث می‌شود کلید در برابر جریان‌های گذرای کوتاه‌مدت رفتار متناسبی داشته باشد، در حالی که همچنان وظیفه حفاظت در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد. البته انتخاب این منحنی باید بر اساس جریان راه‌اندازی تجهیزات و شرایط اتصال کوتاه مدار صورت گیرد.
عملکرد حفاظت جریان باقیمانده 30 میلی‌آمپر
یکی از مهم‌ترین قابلیت‌های این محصول، حساسیت جریان باقیمانده 30 میلی‌آمپر (30mA) است. این ویژگی به کلید امکان می‌دهد اختلاف میان جریان عبوری از فاز و جریان بازگشتی از نول را تشخیص دهد. در شرایط عادی، جریان عبوری از فاز و جریان بازگشتی از نول باید با یکدیگر متعادل باشند. اگر بخشی از جریان از مسیر دیگری، مانند بدنه فلزی معیوب یک دستگاه یا مسیر نشتی به زمین، عبور کند، اختلاف جریان ایجاد می‌شود. کلید حفاظت جریان باقیمانده این اختلاف را تشخیص داده و در صورت رسیدن شرایط به محدوده عملکرد خود، مدار را قطع می‌کند.
حساسیت 30 میلی‌آمپر معمولاً برای حفاظت تکمیلی در برابر برق‌گرفتگی ناشی از جریان‌های نشتی در مدارهای نهایی ساختمان به کار می‌رود. چنین حفاظتی می‌تواند خطر برق‌گرفتگی را کاهش دهد و در برخی شرایط به کاهش احتمال بروز آتش‌سوزی ناشی از جریان نشتی کمک کند. با این حال، این کلید جایگزین کامل اتصال زمین استاندارد، عایق‌کاری مناسب، تجهیزات حفاظتی دیگر یا رعایت اصول ایمنی برق نیست. همچنین نباید تصور کرد که وجود کلید 30 میلی‌آمپر در تمام شرایط از هر نوع برق‌گرفتگی جلوگیری می‌کند.
عملکرد دقیق کلید در برابر جریان نشتی به نوع جریان باقیمانده قابل تشخیص، شرایط نصب و مشخصات فنی درج‌شده روی محصول وابسته است. بنابراین، هنگام انتخاب این تجهیز باید علاوه بر جریان نامی و حساسیت، نوع حفاظت جریان باقیمانده، ظرفیت قطع اتصال کوتاه و استانداردهای درج‌شده در کاتالوگ سازنده نیز بررسی شوند.
کاربردهای کلید ترکیبی چینت
کلید CHINT NB1L-40 1P+N C25A 30mA می‌تواند در مدارهای تک‌فاز ساختمان‌های مسکونی، واحدهای اداری، فروشگاه‌ها و برخی تأسیسات سبک استفاده شود؛ مشروط بر آنکه جریان مصرف‌کننده، مشخصات سیم‌کشی و شرایط حفاظتی با ظرفیت کلید سازگار باشند. این تجهیز می‌تواند برای حفاظت مدارهای روشنایی یا پریزها و سایر مصرف‌کننده‌های تک‌فاز، در صورت تأیید طراحی الکتریکی، مورد استفاده قرار گیرد.
در تابلوهای برق، استفاده از کلیدهای ترکیبی می‌تواند تعداد تجهیزات مورد نیاز و فضای اشغال‌شده را کاهش دهد. به‌جای نصب جداگانه یک کلید مینیاتوری و یک کلید حفاظت جریان باقیمانده، تجهیز ترکیبی هر دو عملکرد را در یک مجموعه ارائه می‌کند. این موضوع می‌تواند طراحی تابلو را ساده‌تر کرده و دسترسی به تجهیزات حفاظتی را بهبود دهد. البته ابعاد واقعی، شیوه نصب روی ریل، نحوه سیم‌بندی و سازگاری با سایر تجهیزات باید با توجه به اطلاعات فنی مدل انتخابی بررسی شود.
مزایای استفاده از کلید حفاظت ترکیبی
از مزایای مهم این محصول می‌توان به ترکیب حفاظت اضافه‌بار، اتصال کوتاه و جریان نشتی در یک تجهیز اشاره کرد. این ترکیب به کاهش پیچیدگی تابلو برق و مدیریت بهتر مدارهای نهایی کمک می‌کند. قطع هم‌زمان فاز و نول نیز می‌تواند در شرایط مشخص، جداسازی مناسب‌تری از مدار فراهم کند. حساسیت 30 میلی‌آمپر برای کاربردهای متداول حفاظت تکمیلی در برابر برق‌گرفتگی اهمیت دارد و منحنی C امکان استفاده در مدارهای دارای جریان راه‌اندازی بالاتر را، در محدوده مجاز، فراهم می‌سازد.
علاوه بر این، انتخاب تجهیزی از یک تولیدکننده تخصصی تجهیزات برق مانند CHINT می‌تواند دسترسی به خانواده‌های مختلف تجهیزات حفاظتی و کنترل را برای طراحان و مجریان برق آسان‌تر کند. با این حال، کیفیت عملکرد، طول عمر و تناسب محصول با پروژه به اصالت کالا، شرایط بهره‌برداری، کیفیت نصب و رعایت دستورالعمل‌های سازنده وابسته است.
نکات مهم در انتخاب و نصب
پیش از خرید کلید NB1L-40 باید مشخص شود که مدل مورد نظر دقیقاً چه نوع حفاظت جریان باقیمانده‌ای دارد و ظرفیت قطع اتصال کوتاه آن با شرایط شبکه هماهنگ است یا خیر. همچنین لازم است جریان نامی 25 آمپر با ظرفیت کابل و حداکثر جریان مصرف‌کننده تطبیق داده شود. نصب این تجهیز باید توسط برق‌کار متخصص و مطابق نقشه سیم‌بندی و دستورالعمل سازنده انجام گیرد. سیم‌کشی اشتباه فاز و نول، انتخاب نامناسب سطح مقطع کابل یا بی‌توجهی به سیستم اتصال زمین می‌تواند عملکرد حفاظتی را مختل کند.
برای اطمینان از عملکرد صحیح کلید، بررسی دوره‌ای و استفاده از دکمه آزمون، در صورتی که روی مدل موجود تعبیه شده باشد، مطابق دستورالعمل سازنده توصیه می‌شود. آزمون کلید جایگزین بازرسی تخصصی تأسیسات برق نیست و نباید برای آزمایش آن، شرایط خطرناک یا نشتی مصنوعی غیراستاندارد ایجاد کرد.در مجموع، کلید حفاظت جریان باقیمانده ترکیبی CHINT مدل NB1L-40 1P+N C25A 30mA راهکاری برای ترکیب حفاظت اضافه‌جریان و جریان نشتی در مدارهای تک‌فاز است. جریان نامی 25 آمپر، منحنی قطع C، ساختار فاز و نول و حساسیت 30 میلی‌آمپر از مشخصات اصلی این محصول هستند. انتخاب صحیح و نصب اصولی آن می‌تواند به افزایش ایمنی، کاهش خطرات ناشی از خطاهای الکتریکی و بهبود مدیریت مدارهای برق کمک کند. برای استفاده مطمئن، لازم است مشخصات دقیق نسخه محصول با کاتالوگ رسمی CHINT تطبیق داده شود و تجهیز متناسب با الزامات فنی پروژه انتخاب گردد.
