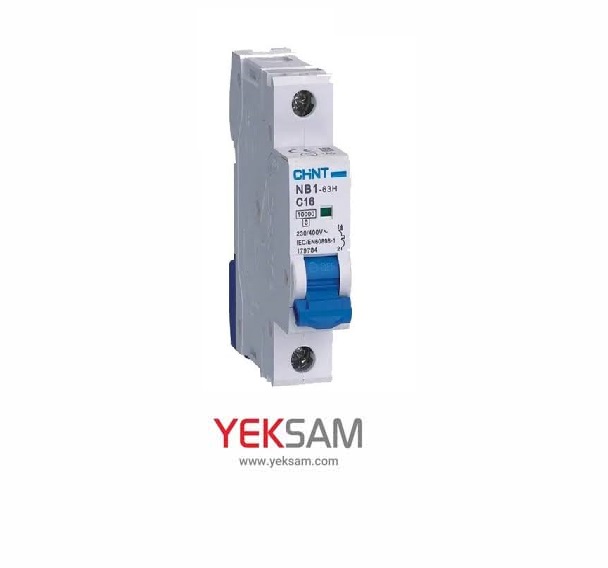

کلید مینیاتوری 16 آمپر تک پل مدل NB7-1P B/C 16A 6KA برند چینت CHINT
کلید مینیاتوری NB7 از محصولات حفاظتی برند CHINT (چینت) است که برای حفاظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این کلیدها با قطع خودکار جریان در شرایط غیرعادی، به محافظت از سیم‌کشی، تجهیزات برقی و مدارهای توزیع برق کمک می‌کنند.
کلیدهای مینیاتوری در تعداد پل‌های مختلف تولید می‌شوند تا متناسب با نوع شبکه برق، تعداد فازها و نیازهای حفاظتی هر مدار انتخاب شوند. مدل‌های تک‌پل (1P)، دوپل (2P) و سه‌پل (3P) از انواع متداول کلیدهای مینیاتوری هستند که هرکدام کاربرد مشخصی در سیستم‌های برق ساختمان و صنعت دارند.
۱. کلید مینیاتوری تک‌پل NB7 چینت (1P)
کلید مینیاتوری تک‌پل NB7 برای حفاظت و قطع یک هادی مدار، معمولاً سیم فاز، طراحی شده است. این مدل بیشتر در مدارهای تک‌فاز ساختمان‌های مسکونی، تجاری و برخی کاربردهای صنعتی استفاده می‌شود و با توجه به مشخصات فنی خود، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند.
ویژگی‌ها و کاربردهای کلید تک‌پل
- حفاظت در برابر اضافه‌بار: در صورت عبور جریان بیش از حد مجاز و مطابق منحنی عملکرد کلید، مکانیزم حرارتی عمل کرده و مدار را قطع می‌کند.
- حفاظت در برابر اتصال کوتاه: هنگام وقوع اتصال کوتاه، مکانیزم مغناطیسی برای قطع سریع مدار فعال می‌شود.
- قطع یک هادی: امکان قطع هادی متصل به پل کلید را فراهم می‌کند؛ در کاربردهای متداول، این هادی سیم فاز است.
- ابعاد مناسب برای تابلو برق: به دلیل اشغال فضای کمتر نسبت به مدل‌های چندپل، برای مدارهای متعدد و مستقل در تابلوهای برق کاربرد دارد.
- کاربرد گسترده در برق ساختمان: مناسب برای بسیاری از مدارهای روشنایی، پریزها و خطوط تغذیه تک‌فاز، مشروط به انتخاب صحیح مشخصات فنی.
موارد استفاده از کلید تک‌پل
کلید مینیاتوری تک‌پل NB7 می‌تواند در مدارهای روشنایی، مدارهای پریز، خطوط تغذیه مستقل و برخی تجهیزات تک‌فاز مورد استفاده قرار گیرد. انتخاب جریان نامی آن باید با سطح مقطع سیم، جریان مصرف‌کننده و شرایط نصب هماهنگ باشد.
نکته مهم: کلید تک‌پل معمولی فقط هادی متصل به پل خود را قطع می‌کند؛ بنابراین در بسیاری از مدارهای تک‌فاز، سیم نول همچنان متصل باقی می‌ماند. اگر قطع هم‌زمان فاز و نول موردنیاز باشد، باید از کلید مناسب با تعداد پل و ساختار حفاظتی مورد تأیید استفاده شود.
۲. کلید مینیاتوری دوپل NB7 چینت (2P)
کلید مینیاتوری دوپل NB7 برای قطع هم‌زمان دو هادی مدار طراحی شده است. این مدل معمولاً در مدارهای تک‌فاز به کار می‌رود؛ به‌طوری‌که فاز و نول از مسیرهای مربوط به خود عبور می‌کنند و در صورت عملکرد کلید، هر دو هادی مطابق ساختار دستگاه قطع می‌شوند.
ویژگی‌ها و کاربردهای کلید دوپل
- حفاظت در برابر اضافه‌بار: در محدوده عملکرد و مطابق مشخصات کلید، از مدار در برابر جریان بیش از حد مجاز محافظت می‌کند.
- حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، مکانیزم مغناطیسی برای قطع سریع مدار فعال می‌شود.
- قطع هم‌زمان دو پل: امکان قطع هماهنگ دو هادی را فراهم می‌کند.
- مناسب برای مدارهای تک‌فاز: قابل استفاده در تابلوهای برق ساختمان، تجهیزات تک‌فاز و برخی مدارهای صنعتی.
- کاربرد در مدارهای مستقل: برای مدارهایی که قطع هم‌زمان دو هادی در آن‌ها موردنیاز است، گزینه مناسبی محسوب می‌شود.
موارد استفاده از کلید دوپل
کلید مینیاتوری دوپل NB7 می‌تواند برای حفاظت مدارهای تغذیه تجهیزات تک‌فاز، برخی خطوط مستقل، بخش‌هایی از تابلو برق و مدارهایی که به قطع هم‌زمان فاز و نول نیاز دارند، استفاده شود.
توجه داشته باشید که در برخی مدل‌های دوپل، نحوه حفاظت اضافه‌جریان هر پل متفاوت است؛ بنابراین باید نقشه اتصال و مشخصات فنی مدل انتخابی بررسی شود.
۳. کلید مینیاتوری سه‌پل NB7 چینت (3P)
کلید مینیاتوری سه‌پل NB7 برای حفاظت و قطع هم‌زمان سه هادی فاز در مدارهای سه‌فاز مورد استفاده قرار می‌گیرد. این کلید با بهره‌گیری از مکانیزم قطع مشترک، امکان قطع هماهنگ سه فاز را فراهم می‌کند و در برابر اضافه‌بار و اتصال کوتاه، مطابق مشخصات طراحی خود، از مدار محافظت می‌کند.
ویژگی‌ها و کاربردهای کلید سه‌پل
- مناسب برای مدارهای سه‌فاز: قابل استفاده در تابلوهای برق صنعتی، تجاری و تأسیساتی، در صورت تطابق مشخصات.
- قطع هم‌زمان سه فاز: هر سه پل از طریق مکانیزم مشترک کلید به‌صورت هماهنگ قطع می‌شوند.
- حفاظت در برابر اضافه‌بار و اتصال کوتاه: به محافظت از سیم‌کشی و تجهیزات در محدوده عملکرد و ظرفیت نامی کمک می‌کند.
- مناسب برای برخی تجهیزات صنعتی: قابل استفاده در مدارهای تغذیه موتور، پمپ، فن و تجهیزات سه‌فاز، مشروط به رعایت الزامات حفاظتی.
- کاربرد در تابلوهای توزیع برق: برای ایجاد حفاظت مجزا در خطوط سه‌فاز مورد استفاده قرار می‌گیرد.
موارد استفاده از کلید سه‌پل
کلید مینیاتوری سه‌پل NB7 در مدارهای تغذیه تجهیزات سه‌فاز، خطوط توزیع برق، برخی پمپ‌ها، فن‌ها و دستگاه‌های صنعتی کاربرد دارد. در مدارهای موتوری، باید جریان راه‌اندازی، منحنی قطع و نیاز به حفاظت اضافه‌بار تخصصی موتور نیز در نظر گرفته شود؛ زیرا کلید مینیاتوری به‌تنهایی در همه شرایط جایگزین رله اضافه‌بار موتور نیست.
تفاوت کلیدهای مینیاتوری تک‌پل، دوپل و سه‌پل NB7
مشخصهتک‌پل (1P)دوپل (2P)سه‌پل (3P)
| تعداد پل | ۱ | ۲ | ۳ |
| کاربرد رایج | مدار تک‌فاز | مدار تک‌فاز | مدار سه‌فاز |
| تعداد هادی‌های قابل قطع | ۱ | ۲ | ۳ |
| کاربرد متداول | قطع فاز مدار | قطع هم‌زمان دو هادی | قطع هم‌زمان سه فاز |
| موارد استفاده | روشنایی و پریزها | مدارهای تک‌فاز نیازمند قطع دو هادی | تجهیزات و خطوط سه‌فاز |
| فضای موردنیاز در تابلو | کمتر | بیشتر از تک‌پل | بیشتر از تک‌پل |
نکته: تعداد پل به‌تنهایی مشخص نمی‌کند که تمام هادی‌ها حفاظت اضافه‌جریان دارند. برای انتخاب صحیح، ساختار داخلی کلید و مشخصات حفاظتی آن نیز باید بررسی شود.
نکات مهم هنگام انتخاب کلید مینیاتوری NB7 چینت
برای انتخاب کلید مناسب، توجه به موارد زیر ضروری است:
۱. جریان نامی کلید: باید با جریان مصرف‌کننده، ظرفیت سیم‌کشی و شرایط نصب هماهنگ باشد.
۲. منحنی قطع: منحنی‌های B، C یا D برای کاربردهای مختلف استفاده می‌شوند. انتخاب منحنی مناسب به جریان هجومی تجهیزات و شرایط مدار بستگی دارد.
۳. قدرت قطع اتصال کوتاه: قدرت قطع کلید باید با جریان اتصال کوتاه احتمالی در محل نصب تناسب داشته باشد.
۴. ولتاژ نامی: ولتاژ کاری کلید باید با ولتاژ شبکه و نوع اتصال سازگار باشد.
۵. تعداد پل مناسب: کلید تک‌پل، دوپل یا سه‌پل باید متناسب با ساختار شبکه و الزامات قطع مدار انتخاب شود.
۶. اصالت کالا و مشخصات مدل: کد دقیق محصول، مشخصات درج‌شده روی بدنه، استانداردهای اعلام‌شده و اعتبار تأمین‌کننده بررسی شود.
جمع‌بندی
کلید مینیاتوری NB7 برند CHINT چینت، در صورت تطابق مشخصات نسخه انتخابی با نیاز مدار، برای حفاظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه کاربرد دارد. مدل تک‌پل بیشتر برای قطع فاز مدارهای تک‌فاز، مدل دوپل برای قطع هم‌زمان دو هادی و مدل سه‌پل برای قطع هم‌زمان سه فاز استفاده می‌شود.
انتخاب درست این کلیدها باید بر اساس جریان نامی، منحنی قطع، قدرت قطع اتصال کوتاه، ولتاژ کاری، نوع مصرف‌کننده و شرایط نصب انجام شود تا حفاظت مناسب و عملکرد مطمئن مدار فراهم شود.توجه فنی: برای درج مشخصات عددی دقیق مانند بازه جریان نامی، قدرت قطع، استاندارد محصول و ولتاژ نامی، باید دیتاشیت رسمی و کد کامل مدل NB7 بررسی شود؛ زیرا این مقادیر ممکن است با توجه به نسخه و پیکربندی محصول متفاوت باشند.
