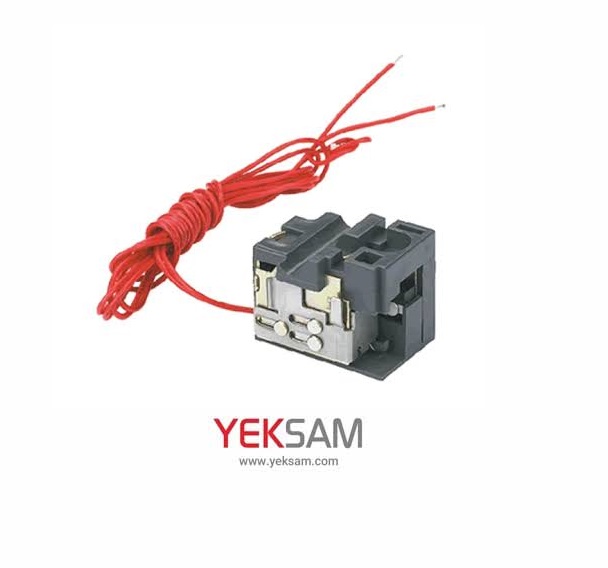

رله شنت NM8 برند چینت CHINT یکی از تجهیزات جانبی کلیدهای اتوماتیک کمپکت است که برای قطع مدار از راه دور و از طریق دریافت فرمان الکتریکی مورد استفاده قرار می‌گیرد. این تجهیز با نصب روی کلید اتوماتیک سازگار، امکان کنترل عملکرد کلید را از طریق مدار فرمان فراهم می‌کند و در تابلوهای برق صنعتی، تجاری و تأسیساتی کاربرد دارد.
در بسیاری از سیستم‌های توزیع برق، کنترل و مدیریت مدارها اهمیت زیادی دارد. گاهی لازم است اپراتور بتواند بدون مراجعه مستقیم به محل نصب کلید، فرمان قطع را صادر کند. در چنین شرایطی، رله شنت به‌عنوان یک تجهیز جانبی کاربردی، امکان فعال‌کردن مکانیزم قطع کلید را با دریافت سیگنال الکتریکی فراهم می‌کند.
رله شنت NM8 چینت برای استفاده در کلیدهای اتوماتیک سازگار طراحی شده است و می‌تواند در کنار سایر تجهیزات حفاظتی و کنترلی، بخشی از ساختار تابلو برق باشد. انتخاب این محصول باید با توجه به مدل دقیق کلید، مشخصات ولتاژ بوبین و شرایط مدار فرمان انجام شود تا از عملکرد صحیح مجموعه اطمینان حاصل شود.
رله شنت چیست و چه وظیفه‌ای دارد؟
رله شنت یا Shunt Release یک تجهیز الکتریکی است که با دریافت فرمان مناسب، مکانیزم قطع کلید اتوماتیک را فعال می‌کند. این قطعه معمولاً به‌عنوان یکی از تجهیزات جانبی داخلی کلید نصب می‌شود و برای فراهم‌کردن امکان قطع از راه دور کاربرد دارد.
در شرایط عادی، کلید اتوماتیک وظیفه قطع‌و‌وصل مدار و حفاظت از آن را بر عهده دارد. هنگامی که لازم باشد مدار از طریق یک فرمان خارجی قطع شود، ولتاژ مناسب به بوبین رله شنت اعمال می‌شود. رله پس از تحریک، مکانیزم قطع کلید را فعال می‌کند و کلید مدار را قطع می‌کند.
فرمان الکتریکی مورد نیاز می‌تواند از طریق شستی، مدار فرمان یا خروجی یک سیستم کنترلی صادر شود. برای مثال، در یک تابلو برق صنعتی ممکن است لازم باشد اپراتور با فشردن یک شستی، فرمان قطع کلید اصلی یا یکی از کلیدهای فرعی را صادر کند. رله شنت می‌تواند در صورت طراحی صحیح مدار و سازگاری تجهیزات، این قابلیت را فراهم کند.
نکته مهم این است که رله شنت با فرمان الکتریکی عمل می‌کند و عملکرد آن با رله آندرولتاژ تفاوت دارد. همچنین این تجهیز جایگزین حفاظت‌های اضافه‌بار و اتصال کوتاه نیست؛ بلکه قابلیت کنترل قطع کلید را به مجموعه اضافه می‌کند.
کاربردهای رله شنت NM8 چینت
رله شنت NM8 در کاربردهایی استفاده می‌شود که نیاز به کنترل قطع کلید اتوماتیک از راه دور یا از طریق مدار فرمان وجود دارد. این قابلیت در طراحی تابلوهای برق و سیستم‌های مدیریت انرژی می‌تواند اهمیت زیادی داشته باشد.
۱. تابلوهای برق صنعتی
در محیط‌های صنعتی، تابلوهای برق وظیفه توزیع انرژی و کنترل مدارهای مختلف را بر عهده دارند. امکان قطع کلید از راه دور می‌تواند مدیریت مدارها را ساده‌تر کند و به اپراتور اجازه دهد بدون مراجعه مستقیم به محل کلید، فرمان قطع را صادر کند.
رله شنت در این کاربرد می‌تواند بخشی از مدار فرمان باشد و با سایر تجهیزات کنترلی هماهنگ شود. البته نوع اتصال و نحوه عملکرد آن باید مطابق نقشه طراحی تابلو تعیین شود.
۲. سیستم‌های قطع اضطراری
در برخی سیستم‌ها، قطع سریع برق در شرایط خاص اهمیت دارد. برای نمونه، ممکن است لازم باشد با فعال‌شدن یک شستی اضطراری، فرمان قطع به کلید اتوماتیک ارسال شود. رله شنت می‌تواند یکی از اجزای این ساختار باشد، مشروط بر اینکه طراحی سیستم و تجهیزات مورد استفاده با الزامات ایمنی پروژه مطابقت داشته باشند.
استفاده از رله شنت به‌تنهایی تضمین‌کننده ایمنی کامل یک سیستم اضطراری نیست؛ عملکرد کل مجموعه باید بر اساس نیازهای پروژه طراحی و آزمایش شود.
۳. سیستم‌های اتوماسیون صنعتی
در سیستم‌های اتوماسیون، کنترل‌کننده‌ها و تجهیزات فرمان می‌توانند برای مدیریت وضعیت مدارها به کار گرفته شوند. در صورت وجود خروجی مناسب و رعایت مشخصات الکتریکی، می‌توان از رله شنت برای اجرای فرمان قطع کلید اتوماتیک استفاده کرد.
این قابلیت در تابلوهایی که چندین مدار و تجهیزات مختلف دارند، می‌تواند به یکپارچه‌سازی عملکرد کنترلی کمک کند.
۴. تابلوهای توزیع برق ساختمان‌های تجاری
در ساختمان‌های تجاری، اداری و مجموعه‌های تأسیساتی، مدیریت وضعیت کلیدهای برق اهمیت دارد. در برخی پروژه‌ها، قطع کلید از محلی دورتر از محل نصب آن مورد نیاز است. رله شنت سازگار با کلید اتوماتیک می‌تواند این امکان را فراهم کند.
۵. سیستم‌های مدیریت انرژی و کنترل مدار
در برخی ساختارهای مدیریت انرژی، فرمان قطع مدار بخشی از منطق کنترل سیستم است. رله شنت می‌تواند ارتباط میان مدار فرمان و مکانیزم قطع کلید را برقرار کند و امکان اجرای دستورهای کنترلی را فراهم سازد.
ویژگی‌ها و مزایای رله شنت CHINT
رله شنت NM8 به‌عنوان یکی از تجهیزات
جانبی کلیدهای اتوماتیک سازگار، برای تکمیل قابلیت‌های کنترلی سیستم برق استفاده می‌شود. از ویژگی‌های کاربردی این تجهیز می‌توان به موارد زیر اشاره کرد:
* امکان قطع از راه دور: فراهم‌کردن قابلیت صدور فرمان قطع کلید از طریق مدار فرمان.
* قابلیت استفاده در تابلوهای برق: مناسب برای کاربردهای صنعتی، تجاری و تأسیساتی با رعایت شرایط فنی.
* ارتباط با مدار فرمان: امکان دریافت فرمان از شستی‌ها و تجهیزات کنترلی سازگار.
* هماهنگی با کلید اتوماتیک: استفاده به‌عنوان تجهیز جانبی در مدل‌های سازگار از خانواده NM8.
* کمک به مدیریت مدارها: امکان اجرای فرمان قطع بدون نیاز به مراجعه مستقیم به محل نصب کلید.
* وجود نسخه‌های مختلف ولتاژی: انتخاب نسخه متناسب با ولتاژ مورد نیاز مدار فرمان، بر اساس مدل محصول.
مشخصات دقیق رله شنت، به‌ویژه ولتاژ بوبین و سازگاری با مدل کلید، باید پیش از خرید از روی کد کامل محصول و اطلاعات فنی سازنده بررسی شود.
اهمیت ولتاژ بوبین در انتخاب رله شنت
یکی از مهم‌ترین موارد در انتخاب رله شنت، توجه به ولتاژ نامی بوبین است. رله شنت برای عملکرد صحیح به ولتاژ کنترلی مشخصی نیاز دارد و این مقدار باید با ولتاژ موجود در مدار فرمان مطابقت داشته باشد.
در خانواده‌های مختلف کلیدهای اتوماتیک، رله‌های شنت ممکن است با ولتاژهای متفاوت عرضه شوند. بنابراین نمی‌توان صرفاً بر اساس نام NM8، ولتاژ بوبین یک محصول مشخص را تعیین کرد.
پیش از سفارش، لازم است ولتاژ مورد نیاز، نوع منبع تغذیه و کد دقیق رله بررسی شود. استفاده از ولتاژ نامناسب ممکن است باعث عملکرد نادرست یا آسیب به قطعه شود.
همچنین در طراحی مدار فرمان باید نوع خروجی کنترل‌کننده، شیوه تحریک رله و نحوه سیم‌کشی مطابق دستورالعمل سازنده در نظر گرفته شود.
نکات مهم هنگام خرید رله شنت NM8
برای انتخاب رله شنت مناسب، چند عامل فنی باید مورد توجه قرار گیرد:
۱. سازگاری با کلید اتوماتیک: رله باید با مدل و ساختار کلید اتوماتیک مورد استفاده سازگار باشد. تفاوت در فریم و طراحی کلید می‌تواند بر انتخاب قطعه جانبی تأثیر بگذارد.
۲. ولتاژ بوبین: ولتاژ نامی رله باید با ولتاژ مدار فرمان مطابقت داشته باشد. این مشخصه را باید از روی اطلاعات فنی محصول بررسی کرد.
۳. نوع جریان تغذیه: بسته به مدل، ولتاژ کنترلی ممکن است از نوع متناوب یا مستقیم باشد. نوع منبع تغذیه باید با مشخصات رله سازگار باشد.
۴. روش نصب: رله باید در محل تعیین‌شده برای تجهیزات جانبی کلید نصب شود. استفاده از قطعه نامتناسب می‌تواند بر عملکرد مکانیزم قطع تأثیر بگذارد.
۵. نقشه سیم‌کشی: اتصال رله باید مطابق نقشه سازنده انجام شود. رعایت مشخصات ترمینال‌ها و الزامات الکتریکی در عملکرد صحیح تجهیز اهمیت دارد.
۶. اصالت و مشخصات محصول: هنگام خرید، برند، کد کامل قطعه و اطلاعات فنی آن را بررسی کنید تا محصول انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
تفاوت رله شنت و رله آندرولتاژ
رله شنت و رله آندرولتاژ هر دو از تجهیزات جانبی کلیدهای اتوماتیک هستند، اما از نظر عملکرد تفاوت دارند.
رله شنت با دریافت فرمان الکتریکی مناسب، مکانیزم قطع کلید را فعال می‌کند. به همین دلیل، برای کاربردهایی که به قطع کلید از طریق مدار فرمان نیاز دارند، مورد استفاده قرار می‌گیرد.
در مقابل، رله آندرولتاژ بر اساس وضعیت ولتاژ تغذیه خود عمل می‌کند. افت ولتاژ به محدوده عملکرد تعیین‌شده می‌تواند باعث قطع کلید شود و در شرایط مربوط، مانع وصل آن در زمان نامناسب شود.
انتخاب بین این دو تجهیز باید بر اساس هدف طراحی سیستم انجام شود. در بعضی پروژه‌ها ممکن است استفاده از هر دو تجهیز مورد نیاز باشد، اما نحوه اتصال و عملکرد آن‌ها باید مطابق طراحی فنی تعیین شود.
نصب و نگهداری رله شنت NM8
نصب رله شنت باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود. پیش از نصب یا سرویس تجهیزات، لازم است مدار به روش ایمن از منبع تغذیه جدا شود و نبود ولتاژ بررسی شود.
پس از نصب، اتصالات الکتریکی، محل قرارگیری قطعه و ولتاژ مدار فرمان باید کنترل شوند. سپس عملکرد رله و قطع کلید از طریق فرمان کنترلی، با رعایت شرایط ایمن و دستورالعمل‌های آزمون، بررسی شود.
برای جلوگیری از بروز اختلال، از اعمال ولتاژ نامناسب به بوبین و استفاده از قطعات جانبی ناسازگار خودداری کنید. در صورت مشاهده عملکرد نامنظم، بررسی تخصصی کلید، رله و مدار فرمان ضروری است.
چرا رله شنت NM8 برند چینت را انتخاب کنیم؟
برند CHINT در زمینه تولید تجهیزات برق و محصولات حفاظتی فعالیت دارد و تجهیزات جانبی کلیدهای اتوماتیک آن برای تکمیل قابلیت‌های کنترلی و حفاظتی سیستم‌های برق مورد استفاده قرار می‌گیرند.
رله شنت NM8 برای پروژه‌هایی مناسب است که در آن‌ها امکان قطع کلید از طریق فرمان الکتریکی مورد نیاز است. این تجهیز می‌تواند در تابلوهای برق صنعتی،سیستم‌های کنترل و برخی کاربردهای مدیریت انرژی به کار رود؛ به شرط آنکه با مدل کلید اتوماتیک و ولتاژ مدار فرمان سازگار باشد.
انتخاب درست رله شنت، در کنار نصب اصولی و طراحی مناسب مدار فرمان، به عملکرد مطمئن‌تر سیستم کمک می‌کند.
جمع‌بندی
رله شنت NM8 برند چینت CHINT یک تجهیز جانبی برای کلیدهای اتوماتیک سازگار است که امکان قطع مدار از راه دور را با دریافت فرمان الکتریکی فراهم می‌کند. این محصول در تابلوهای برق صنعتی، مدارهای فرمان، سیستم‌های اتوماسیون و برخی ساختارهای قطع اضطراری کاربرد دارد.
برای انتخاب صحیح، باید سازگاری با مدل کلید اتوماتیک، ولتاژ بوبین، نوع منبع تغذیه و شرایط نصب بررسی شود. استفاده از رله شنت مناسب و نصب اصولی آن می‌تواند قابلیت کنترل مدار را افزایش دهد و به مدیریت بهتر سیستم برق کمک کند.
