۱. مقدمه
در تابلوهای برق صنعتی، علاوه بر تجهیزات اصلی مانند کلیدهای حرارتی، کنتاکتورها و کلیدهای اتوماتیک، از تجهیزات جانبی برای کنترل، اعلام وضعیت و افزایش ایمنی مدار استفاده می‌شود. یکی از این تجهیزات، کنتاکت کمکی است که نقش مهمی در مدارهای فرمان و سیستم‌های کنترل الکتریکی دارد.

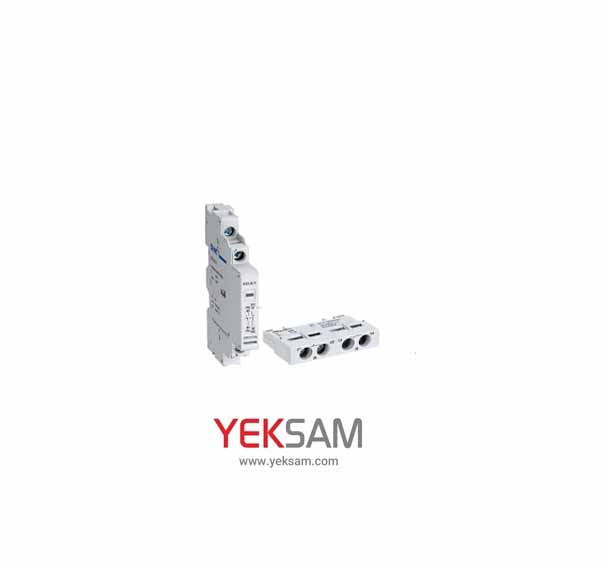

کنتاکت کمکی کلید حرارتی تیپ کوچک برند CHINT، وسیله‌ای است که برای انتقال وضعیت کلید حرارتی به مدار فرمان استفاده می‌شود. این قطعه به‌تنهایی وظیفه حفاظت موتور در برابر اضافه‌بار یا اتصال کوتاه را بر عهده ندارد، بلکه وضعیت عملکرد کلید را به سایر تجهیزات منتقل می‌کند. به کمک این کنتاکت می‌توان وضعیت روشن، خاموش یا قطع‌شدن کلید را در مدارهای کنترلی تشخیص داد و از این اطلاعات برای راه‌اندازی چراغ‌های سیگنال، مدارهای هشدار و سیستم‌های اتوماسیون استفاده کرد.
۲. معرفی برند CHINT
شرکت CHINT از تولیدکنندگان تجهیزات برق صنعتی و فشار ضعیف است و محصولاتی مانند کلیدهای حفاظتی، کنتاکتورها، رله‌ها، کلیدهای حرارتی و تجهیزات جانبی تابلو برق را عرضه می‌کند. تجهیزات این شرکت در بسیاری از سیستم‌های توزیع برق، کنترل موتور و اتوماسیون صنعتی مورد استفاده قرار می‌گیرند.
کنتاکت‌های کمکی این برند با هدف افزایش قابلیت کنترل و نظارت بر تجهیزات حفاظتی طراحی شده‌اند. هنگام انتخاب کنتاکت کمکی برای کلید حرارتی، باید سازگاری قطعه با سری و مدل دقیق کلید بررسی شود؛ زیرا همه کنتاکت‌های کمکی از نظر روش نصب و عملکرد با یکدیگر یکسان نیستند.
۳. کنتاکت کمکی چیست؟
کنتاکت کمکی یک کلید الکتریکی کوچک است که همراه با یک تجهیز اصلی مانند کلید حرارتی نصب می‌شود و وضعیت آن تجهیز را به مدار دیگری منتقل می‌کند. این کنتاکت معمولاً دارای ترمینال‌های مشخص برای اتصال سیم‌های مدار فرمان است.
کنتاکت‌های کمکی معمولاً در دو نوع اصلی ارائه می‌شوند:
- کنتاکت باز (NO): در وضعیت عادی باز است و با تغییر وضعیت مکانیزم مربوطه بسته می‌شود.
- کنتاکت بسته (NC): در وضعیت عادی بسته است و با تغییر وضعیت مکانیزم مربوطه باز می‌شود.
منظور از وضعیت عادی، وضعیت تعریف‌شده توسط سازنده برای کنتاکت است. عملکرد واقعی کنتاکت در ارتباط با کلید حرارتی به طراحی قطعه و وضعیت مکانیزم کلید بستگی دارد.
برخی کنتاکت‌های کمکی تنها وضعیت قطع و وصل کلید را نشان می‌دهند؛ درحالی‌که بعضی تجهیزات جانبی مخصوص، وضعیت قطع ناشی از خطا را نیز مشخص می‌کنند. بنابراین، برای تشخیص دقیق تفاوت میان قطع دستی و قطع حفاظتی، باید نوع کنتاکت و نقشه عملکرد آن بررسی شود.
۴. کاربرد کنتاکت کمکی کلید حرارتی CHINT
کنتاکت کمکی تیپ کوچک CHINT در مدارهای فرمان و تابلوهای برق برای نظارت بر وضعیت کلید حرارتی استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:
۱. اعلام وضعیت کلید: انتقال اطلاعات مربوط به وضعیت قطع یا وصل کلید حرارتی به مدار فرمان.
۲. روشن‌کردن چراغ سیگنال: استفاده از کنتاکت برای نمایش وضعیت کلید روی درِ تابلو برق.
۳. ایجاد هشدار خطا: استفاده در مدارهای هشدار، در صورت سازگار بودن نوع کنتاکت با عملکرد موردنیاز.
۴. ارتباط با سیستم کنترل: ارسال وضعیت کلید به ورودی‌های PLC یا سایر تجهیزات کنترلی، با رعایت مشخصات الکتریکی ورودی‌ها.
۵. اجرای اینترلاک الکتریکی: استفاده از وضعیت کلید در مدار فرمان برای جلوگیری از اجرای برخی فرمان‌ها در شرایط تعریف‌شده.
۶. افزایش قابلیت نظارت: کمک به اپراتور برای بررسی وضعیت تجهیزات بدون نیاز به مشاهده مستقیم کلید در داخل تابلو.
۵. نحوه عملکرد کنتاکت کمکی
عملکرد کنتاکت کمکی به تغییر وضعیت کلید حرارتی وابسته است. هنگامی که مکانیزم کلید تغییر وضعیت می‌دهد، کنتاکت کمکی نیز مطابق طراحی خود، مدار فرمان را باز یا بسته می‌کند. این تغییر وضعیت می‌تواند برای کنترل چراغ سیگنال، ارسال پیام به سیستم کنترل یا اجرای یک منطق فرمان مورد استفاده قرار گیرد.
برای مثال، در یک تابلو برق صنعتی می‌توان از کنتاکت کمکی برای نمایش وضعیت وصل کلید حرارتی استفاده کرد. در این حالت، کنتاکت در مدار یک چراغ سیگنال قرار می‌گیرد و با تغییر وضعیت کلید، چراغ نیز مطابق منطق سیم‌کشی روشن یا خاموش می‌شود.
همچنین می‌توان از کنتاکت کمکی برای ارسال یک سیگنال به PLC استفاده کرد تا سیستم کنترل بتواند وضعیت کلید را بررسی کند. این قابلیت در خطوط تولید و ماشین‌آلات صنعتی اهمیت دارد؛ زیرا اپراتور می‌تواند از طریق سیستم کنترل، وضعیت تجهیزات را بهتر پیگیری کند.
باید توجه داشت که کنتاکت کمکی معمولی الزاماً قادر به تشخیص علت قطع کلید نیست. اگر هدف، تشخیص قطع ناشی از اضافه‌بار یا اتصال کوتاه باشد، باید از کنتاکت اعلام خطای سازگار با کلید حرارتی استفاده شود.
۶. نحوه نصب کنتاکت کمکی تیپ کوچک
برای نصب کنتاکت کمکی، ابتدا باید برق مدار قطع شود و نبود ولتاژ بررسی گردد. سپس سازگاری کنتاکت با مدل کلید حرارتی کنترل شود. نصب این قطعه معمولاً با اتصال مکانیکی آن به محل مخصوص روی کلید انجام می‌شود؛ اما روش دقیق نصب به مدل محصول بستگی دارد.
پس از نصب، سیم‌های مدار فرمان باید مطابق نقشه ترمینال‌های کنتاکت متصل شوند. در این مرحله، شناسایی ترمینال‌های NO و NC اهمیت زیادی دارد؛ زیرا اتصال اشتباه ممکن است باعث عملکرد معکوس چراغ سیگنال یا مدار فرمان شود.
در صورتی که کنتاکت به ورودی PLC یا مدار الکترونیکی متصل شود، باید ولتاژ و جریان مجاز کنتاکت با مشخصات مدار مطابقت داشته باشد. همچنین لازم است از اتصال مستقیم بارهای خارج از ظرفیت کنتاکت خودداری شود.
۷. مزایای استفاده از کنتاکت کمکی
استفاده از کنتاکت کمکی کلید حرارتی مزایای متعددی دارد که مهم‌ترین آن‌ها عبارت‌اند از:
- افزایش امکان نظارت بر وضعیت تجهیزات حفاظتی
- فراهم‌کردن امکان نمایش وضعیت کلید با چراغ سیگنال
- کمک به طراحی مدارهای فرمان و اینترلاک
- امکان ارسال اطلاعات وضعیت به سیستم‌های اتوماسیون
- کاهش نیاز به بررسی مستقیم تجهیزات داخل تابلو
- بهبود سرعت تشخیص برخی وضعیت‌های غیرعادی در سیستم
این مزایا باعث می‌شوند کنتاکت کمکی، با وجود ساختار ساده، یکی از قطعات کاربردی در طراحی تابلوهای برق صنعتی باشد.
۸. نکات ایمنی و نگهداری
برای استفاده صحیح از کنتاکت کمکی CHINT باید نکات ایمنی رعایت شود. نصب و سیم‌کشی این قطعه باید توسط فرد متخصص انجام گیرد. پیش از هرگونه نصب یا تعمیر، برق مدار قطع شود و از نبود ولتاژ اطمینان حاصل گردد.
همچنین باید ظرفیت الکتریکی کنتاکت، ولتاژ مجاز، جریان مجاز و نوع بار بررسی شود. استفاده از کنتاکت برای بارهایی بیشتر از ظرفیت تعیین‌شده می‌تواند باعث آسیب به کنتاکت‌ها یا کاهش عمر مفید آن شود.
بررسی محکم‌بودن اتصالات، سالم‌بودن سیم‌ها و عملکرد صحیح کنتاکت در بازدیدهای دوره‌ای نیز ضروری است. هنگام تعویض قطعه، باید از مدل سازگار با کلید حرارتی استفاده شود و نقشه سیم‌کشی پیش از راه‌اندازی مجدداً بررسی گردد.
۹. نتیجه‌گیری
کنتاکت کمکی کلید حرارتی تیپ کوچک برند CHINT یکی از تجهیزات جانبی مهم در تابلوهای برق صنعتی است که برای انتقال وضعیت کلید حرارتی به مدار فرمان استفاده می‌شود. این قطعه امکان نمایش وضعیت کلید، ارسال سیگنال به سیستم کنترل، راه‌اندازی چراغ‌های هشدار و اجرای برخی منطق‌های کنترلی را فراهم می‌کند.انتخاب صحیح کنتاکت کمکی، شناخت نوع کنتاکت باز و بسته، رعایت ظرفیت الکتریکی و نصب اصولی آن از عوامل مهم در عملکرد مطمئن این تجهیز هستند. همچنین، برای تشخیص قطع ناشی از خطا باید از کنتاکت مناسب با قابلیت اعلام خطا استفاده شود.در مجموع، کنتاکت کمکی CHINT با فراهم‌کردن امکان نظارت و کنترل بهتر تجهیزات حفاظتی، نقش مؤثری در افزایش قابلیت اطمینان و بهبود عملکرد تابلوهای برق صنعتی دارد.
