۱. مقدمه
در سیستم‌های برق صنعتی، حفاظت از موتورهای الکتریکی اهمیت زیادی دارد. موتورهای الکتریکی در اثر اضافه‌بار، اتصال کوتاه و قطع یا اختلال در یکی از فازها ممکن است دچار آسیب شوند. این مشکلات می‌توانند باعث افزایش دمای سیم‌پیچ‌ها، کاهش عمر مفید موتور، خرابی تجهیزات و توقف فرایندهای صنعتی شوند. به همین دلیل، استفاده از تجهیزات حفاظتی مناسب در مدارهای الکتریکی ضروری است.

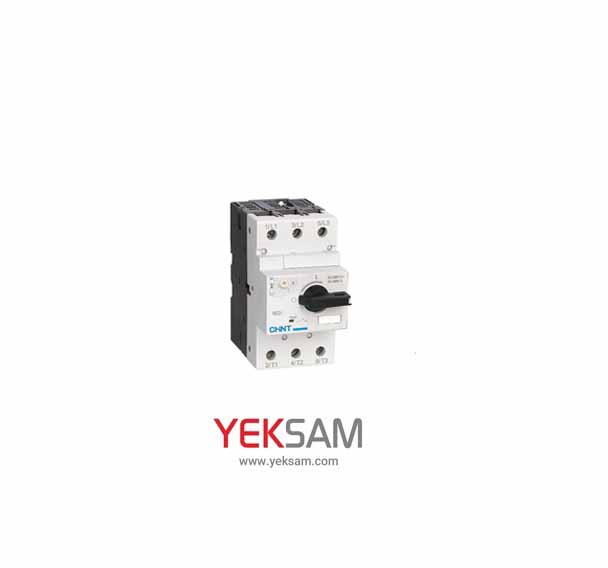

کلید حرارتی CHINT سری NS2 یکی از تجهیزات پرکاربرد در زمینه حفاظت و کنترل موتورهای الکتریکی است. این تجهیز علاوه بر امکان قطع و وصل دستی مدار، از موتور در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. همچنین در شرایط مشخص، قابلیت حفاظت در برابر قطع فاز را دارد. استفاده از این کلید در تابلوهای برق صنعتی، ماشین‌آلات، پمپ‌ها، کمپرسورها و سیستم‌های اتوماسیون کاربرد فراوانی دارد.
۲. معرفی برند CHINT
شرکت CHINT یکی از تولیدکنندگان تجهیزات برق صنعتی و فشار ضعیف است که محصولاتی مانند کلیدهای حفاظتی، کنتاکتورها، رله‌ها، تجهیزات توزیع برق و وسایل کنترل موتور را تولید می‌کند. تجهیزات این شرکت در صنایع مختلف برای افزایش ایمنی، کنترل بهتر مدارها و حفاظت از تجهیزات الکتریکی استفاده می‌شوند.
کلیدهای محافظ موتور سری NS2 با هدف فراهم کردن امکان کنترل دستی موتور و حفاظت آن در برابر جریان‌های غیرمجاز طراحی شده‌اند. این سری از محصولات با استانداردهای IEC/EN 60947-2 و IEC/EN 60947-4-1 مرتبط است که به تجهیزات کلیدزنی و کنترل موتورهای الکتریکی مربوط می‌شوند.
۳. کلید حرارتی چیست؟
کلید حرارتی یا کلید محافظ موتور، وسیله‌ای است که برای حفاظت مدار موتور در برابر شرایطی مانند اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این تجهیز معمولاً از دو سازوکار اصلی حرارتی و مغناطیسی بهره می‌برد.
بخش حرارتی برای تشخیص اضافه‌بار به کار می‌رود. زمانی که موتور برای مدتی جریانی بیشتر از مقدار مجاز مصرف کند، دمای اجزای داخلی کلید افزایش می‌یابد و مکانیزم حفاظتی آن مدار را قطع می‌کند. این عملکرد به جلوگیری از گرم‌شدن بیش از حد سیم‌پیچ‌های موتور کمک می‌کند.
بخش مغناطیسی نیز در هنگام بروز اتصال کوتاه، افزایش شدید جریان را تشخیص می‌دهد و برای قطع سریع مدار عمل می‌کند. به این ترتیب، احتمال آسیب‌دیدن موتور، سیم‌کشی و سایر تجهیزات متصل به مدار کاهش می‌یابد.
یکی دیگر از ویژگی‌های کلید حرارتی، امکان قطع و وصل دستی مدار است. کاربر می‌تواند با استفاده از دسته گردان کلید، موتور را روشن یا خاموش کند. در صورت بروز خطا نیز کلید با عملکرد حفاظتی خود مدار را قطع می‌کند.
۴. کاربردهای کلید حرارتی CHINT NS2
این کلید در بسیاری از سیستم‌های صنعتی و تأسیساتی استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:
- حفاظت از موتورهای الکتریکی در ماشین‌آلات صنعتی
- استفاده در مدار پمپ‌های آب و سامانه‌های پمپاژ
- حفاظت موتور فن‌ها و تجهیزات تهویه
- استفاده در مدار کمپرسورها و تجهیزات کارگاهی
- کاربرد در نوار نقاله‌ها و خطوط تولید
- استفاده در تابلوهای برق و مدارهای راه‌اندازی موتور
- کنترل دستی و حفاظت موتور در برخی سیستم‌های اتوماسیون صنعتی
انتخاب کلید مناسب باید با توجه به مشخصات موتور، جریان نامی، شرایط راه‌اندازی و نوع کاربرد انجام شود. استفاده از تجهیزی که با شرایط واقعی موتور مطابقت داشته باشد، نقش مهمی در افزایش ایمنی و کاهش خرابی تجهیزات دارد.
۵. ویژگی‌های فنی کلید حرارتی CHINT NS2
کلید حرارتی CHINT سری NS2 دارای ویژگی‌هایی است که آن را برای استفاده در مدارهای موتور مناسب می‌سازد. از جمله این ویژگی‌ها می‌توان به عملکرد دستی، حفاظت حرارتی، حفاظت مغناطیسی و امکان تنظیم جریان متناسب با مدل اشاره کرد.
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
- حفاظت حرارتی: برای قطع مدار هنگام اضافه‌بار و جلوگیری از افزایش بیش از حد دمای موتور.
- حفاظت مغناطیسی: برای قطع سریع مدار در شرایط اتصال کوتاه.
- قابلیت قطع و وصل دستی: امکان کنترل مستقیم مدار با استفاده از دسته کلید.
- قابلیت تنظیم جریان: تنظیم آستانه حفاظت حرارتی متناسب با مدل و جریان موردنیاز موتور.
- حفاظت در برابر قطع فاز: کمک به حفاظت موتور در شرایط مشخص اختلال فاز.
- نصب در تابلو برق: امکان استفاده در مدارهای کنترل و حفاظت موتور.
- قابلیت استفاده در سیستم‌های صنعتی: مناسب برای کاربردهایی مانند پمپ‌ها، فن‌ها، کمپرسورها و ماشین‌آلات.
مشخصات دقیق جریان تنظیمی، قدرت قطع اتصال کوتاه و سایر مقادیر الکتریکی باید از کاتالوگ مدل انتخاب‌شده استخراج شود؛ زیرا این مقادیر ممکن است بین نسخه‌های مختلف سری NS2 متفاوت باشند.
۶. نحوه عملکرد کلید حرارتی
در شرایط عادی، کلید حرارتی اجازه عبور جریان به موتور را می‌دهد. هنگامی که جریان موتور برای مدت مشخصی از مقدار تنظیم‌شده بیشتر شود، بخش حرارتی فعال شده و مدار را قطع می‌کند. این عملکرد مانع از ادامه کار موتور در شرایط اضافه‌بار می‌شود.
در صورت بروز اتصال کوتاه، جریان به‌طور ناگهانی افزایش می‌یابد و بخش مغناطیسی کلید برای قطع سریع مدار وارد عمل می‌شود. پس از قطع مدار، ابتدا باید علت خطا شناسایی و برطرف شود. سپس در صورت سالم بودن تجهیزات، می‌توان مطابق دستورالعمل سازنده کلید را دوباره وصل کرد.
کلید حرارتی معمولاً در مسیر مدار قدرت موتور نصب می‌شود. در بسیاری از مدارهای صنعتی، این کلید همراه با کنتاکتور و تجهیزات فرمان به کار می‌رود. در این ترکیب، کلید حرارتی وظیفه حفاظت موتور را بر عهده دارد و کنتاکتور برای قطع و وصل مدار بر اساس فرمان سیستم کنترل استفاده می‌شود.
۷. اصول نصب و تنظیم
برای نصب صحیح کلید حرارتی، ابتدا باید برق مدار قطع شود و از نبود ولتاژ اطمینان حاصل گردد. سپس کلید مطابق نقشه سیم‌کشی و دستورالعمل سازنده در محل مناسب نصب می‌شود. سیم‌ها و اتصالات باید با توجه به جریان مدار، شرایط نصب و الزامات فنی انتخاب شوند.
یکی از مهم‌ترین مراحل نصب، تنظیم صحیح جریان حفاظتی است. مقدار تنظیم باید بر اساس جریان نامی درج‌شده روی پلاک موتور و دستورالعمل سازنده تعیین شود. تنظیم بیش از حد بالا می‌تواند حفاظت موتور را کاهش دهد و تنظیم نامناسب نیز ممکن است باعث قطع ناخواسته مدار شود.
همچنین باید قدرت قطع کلید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. در صورت نیاز، استفاده از تجهیزات حفاظتی مکمل و هماهنگی مناسب میان کلید حرارتی، کنتاکتور و سایر اجزای مدار ضروری است.
۸. نکات ایمنی و نگهداری
برای حفظ عملکرد مناسب کلید حرارتی، رعایت نکات زیر ضروری است:
۱. نصب و تعمیر کلید باید توسط فرد متخصص و با رعایت اصول ایمنی برق انجام شود.
۲. پیش از هرگونه سرویس، برق مدار قطع و نبود ولتاژ بررسی شود.
۳. تنظیم جریان کلید باید متناسب با مشخصات موتور انجام گیرد.
۴. در صورت قطع مکرر کلید، علت خطا یا اضافه‌بار بررسی شود و از وصل مکرر بدون رفع مشکل خودداری گردد.
۵. وضعیت ظاهری کلید، محکم‌بودن اتصالات و شرایط نصب به‌صورت دوره‌ای بررسی شود.
۶. کلید باید در محدوده شرایط کاری تعیین‌شده توسط سازنده استفاده شود.
۷. برای حفاظت کامل سیستم، ضرورت استفاده از تجهیزات مکمل مانند حفاظت نشتی جریان یا حفاظت‌های خاص موتور، متناسب با شرایط مدار بررسی شود.
۹. نتیجه‌گیری
کلید حرارتی CHINT سری NS2 یکی از تجهیزات مهم در حفاظت و کنترل موتورهای الکتریکی است. این کلید با ترکیب عملکرد حرارتی و مغناطیسی، امکان حفاظت در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کند و در شرایط مشخص به حفاظت موتور در برابر قطع فاز نیز کمک می‌کند.استفاده از این تجهیز در تابلوهای برق صنعتی، ماشین‌آلات، پمپ‌ها، فن‌ها و کمپرسورها می‌تواند احتمال آسیب به موتور و تجهیزات وابسته را کاهش دهد. با این حال، دستیابی به عملکرد مناسب به انتخاب صحیح مدل، تنظیم درست جریان، نصب اصولی و نگهداری منظم بستگی دارد.در مجموع، کلید حرارتی CHINT NS2 با فراهم‌کردن امکان کنترل دستی و حفاظت الکتریکی، یکی از گزینه‌های کاربردی برای مدارهای موتور در محیط‌های صنعتی محسوب می‌شود.
