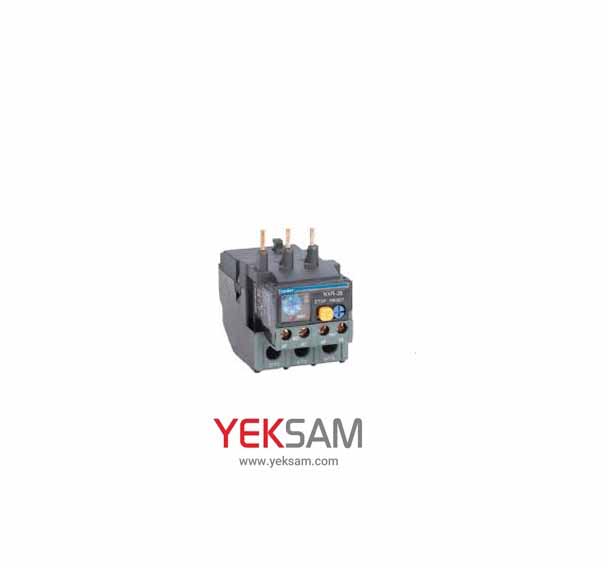

بی متال 4 تا 6 آمپر مدل NXR-25 4-6A برند چینت CHINT
بی متال NXR-25 برند چینت CHINT یکی از تجهیزات حفاظتی مورد استفاده در تابلوهای برق صنعتی و مدارهای راه‌اندازی موتورهای الکتریکی است. این محصول از سری رله‌های اضافه‌بار حرارتی NXR چینت بوده و با هدف محافظت از موتور در برابر شرایط کاری نامناسب، به‌ویژه اضافه‌بار و قطع فاز، طراحی شده است.
در بسیاری از سیستم‌های صنعتی، موتورهای الکتریکی بخش مهمی از فرایند تولید و انتقال نیرو را بر عهده دارند. عملکرد طولانی‌مدت موتور در شرایطی که جریان مصرفی آن از محدوده مجاز فراتر می‌رود، می‌تواند موجب افزایش دما و آسیب‌دیدگی سیم‌پیچ‌ها و سایر اجزای موتور شود. به همین دلیل، استفاده از تجهیزات حفاظتی مناسب در کنار کنتاکتور و سایر اجزای مدار اهمیت زیادی دارد.
رله حرارتی NXR-25 چینت با برخورداری از سازوکار بی‌متال، امکان تشخیص اضافه‌بار و ارسال فرمان به مدار کنترل را فراهم می‌کند. این تجهیز در صورت انتخاب صحیح و تنظیم متناسب با مشخصات موتور، می‌تواند به افزایش ایمنی سیستم، کاهش احتمال آسیب تجهیزات و بهبود قابلیت اطمینان مدار کمک کند.
بی متال چیست و چه وظیفه‌ای دارد؟
بی متال که با نام رله اضافه‌بار حرارتی نیز شناخته می‌شود، یکی از تجهیزات حفاظتی پرکاربرد در مدارهای کنترل موتور است. اساس عملکرد این رله بر تغییر شکل حرارتی عناصر بی‌متال در اثر عبور جریان و افزایش دما استوار است. هنگامی که موتور برای مدتی در شرایط اضافه‌بار کار می‌کند، رله حرارتی با توجه به مشخصات و تنظیمات خود عمل کرده و کنتاکت‌های کمکی آن می‌توانند فرمان لازم را به مدار فرمان منتقل کنند.
در یک مدار راه‌اندازی متداول، رله حرارتی در کنار کنتاکتور استفاده می‌شود. کنتاکتور وظیفه وصل و قطع مدار قدرت را بر عهده دارد، در حالی که بی متال شرایط اضافه‌بار را پایش می‌کند و در صورت عملکرد حفاظتی، معمولاً باعث قطع بوبین کنتاکتور می‌شود. به این ترتیب، جریان موتور قطع شده و از ادامه کار آن در وضعیت نامناسب جلوگیری می‌شود.
بی متال جایگزین تمام تجهیزات حفاظتی نیست و به‌تنهایی برای حفاظت در برابر هر نوع خطای الکتریکی طراحی نشده است. برای حفاظت کامل‌تر مدار باید متناسب با نوع کاربرد، از تجهیزات دیگری مانند کلید حفاظتی، فیوز و سایر وسایل موردنیاز نیز استفاده شود.
ویژگی‌های بی متال NXR-25 برند CHINT
بی متال NXR-25 از محصولات سری NXR چینت است که برای استفاده در مدارهای کنترل و حفاظت موتورهای الکتریکی طراحی شده است. این سری از رله‌های حرارتی امکاناتی دارد که تنظیم، بررسی وضعیت و استفاده از تجهیز را در کاربردهای صنعتی آسان‌تر می‌کند.
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
* حفاظت در برابر اضافه‌بار: کمک به جلوگیری از ادامه کار موتور در شرایط اضافه‌بار، مطابق با مشخصات و تنظیمات رله.
* قابلیت تشخیص قطع فاز: برخورداری از عملکرد حفاظتی مربوط به قطع فاز در شرایط تعریف‌شده برای این سری.
* قابلیت تنظیم جریان: امکان تنظیم جریان عملکرد متناسب با محدوده مجاز مدل و جریان نامی موتور.
* امکان ریست دستی یا خودکار: برخورداری از قابلیت انتخاب روش بازنشانی متناسب با طراحی مدار و دستورالعمل سازنده.
* جبران‌سازی دمایی: کمک به عملکرد مناسب رله در شرایط تغییر دمای محیط، مطابق با مشخصات فنی محصول.
* نشانگر عملکرد حفاظتی: امکان مشاهده وضعیت عملکرد رله پس از تریپ.
* دکمه تست و توقف: فراهم بودن امکاناتی برای بررسی عملکرد و کنترل وضعیت رله طبق دستورالعمل سازنده.
* کنتاکت‌های کمکی: مجهز به یک کنتاکت باز و یک کنتاکت بسته برای استفاده در مدارهای فرمان و اعلام وضعیت.
* امکان نصب روی کنتاکتور سازگار: طراحی‌شده برای استفاده در مجموعه‌های کنتاکتور و رله حرارتی متناسب با سری محصول.
این ویژگی‌ها باعث می‌شوند NXR-25 گزینه‌ای کاربردی برای طراحی و اجرای مدارهای کنترل موتور در محیط‌های صنعتی باشد. با این حال، انتخاب نهایی باید بر اساس جریان موتور، شرایط کاری و مشخصات دقیق تجهیزات انجام شود.
کاربردهای بی متال NXR-25 چینت
۱. تابلوهای برق صنعتی
یکی از کاربردهای اصلی رله حرارتی NXR-25 استفاده در تابلوهای برق صنعتی است. در این تابلوها، حفاظت از موتورهای الکتریکی و تجهیزات متصل به آن‌ها اهمیت زیادی دارد. نصب بی متال مناسب در کنار کنتاکتور سازگار می‌تواند به ایجاد یک مدار راه‌اندازی و حفاظت منظم کمک کند.
این محصول می‌تواند در تابلوهای برق کارگاه‌ها، واحدهای تولیدی و بخش‌های مختلف تأسیسات صنعتی مورد استفاده قرار گیرد؛ مشروط بر اینکه مشخصات آن با نیاز مدار مطابقت داشته باشد.
۲. حفاظت از موتورهای الکتریکی
موتورهای الکتریکی ممکن است در اثر افزایش بار مکانیکی، اختلال در شرایط کاری یا مشکلات مرتبط با تغذیه، جریان بیشتری از مقدار مورد انتظار مصرف کنند. ادامه این وضعیت
می‌تواند باعث افزایش حرارت و کاهش عمر مفید موتور شود.
رله حرارتی NXR-25 برای کمک به حفاظت موتور در برابر اضافه‌بار طراحی شده است. تنظیم صحیح جریان رله بر اساس اطلاعات پلاک موتور و دستورالعمل سازنده، نقش مهمی در عملکرد درست این حفاظت دارد.
۳. سیستم‌های پمپ و انتقال سیالات
در سیستم‌های پمپاژ، موتور الکتریکی نیروی لازم برای به حرکت درآوردن پمپ را تأمین می‌کند. استفاده از تجهیزات حفاظتی مناسب در مدار این موتورها می‌تواند به کاهش احتمال آسیب ناشی از اضافه‌بار کمک کند. بی متال NXR-25 در صورت تطابق مشخصات الکتریکی و شرایط نصب، می‌تواند بخشی از مدار حفاظت موتور پمپ باشد.
۴. سیستم‌های تهویه و تأسیسات
در برخی سیستم‌های تهویه، فن‌ها و تجهیزات تأسیساتی از موتورهای الکتریکی استفاده می‌کنند. حفاظت مناسب از این موتورها برای کاهش توقف‌های ناخواسته و حفظ عملکرد مجموعه اهمیت دارد. رله حرارتی NXR-25 می‌تواند در مدارهای متناسب با مشخصات خود به کار گرفته شود.
۵. ماشین‌آلات و تجهیزات تولیدی
در ماشین‌آلات صنعتی، عملکرد پیوسته و قابل‌اعتماد موتور نقش مهمی در حفظ روند تولید دارد. استفاده از رله اضافه‌بار حرارتی مناسب در مدار کنترل موتور، به مدیریت بهتر شرایط اضافه‌بار کمک می‌کند و می‌تواند احتمال آسیب ناشی از کارکرد نامناسب را کاهش دهد.
نقش بی متال در مدار کنتاکتور
بی متال معمولاً در کنار کنتاکتور به کار می‌رود تا مجموعه‌ای برای کنترل و حفاظت موتور تشکیل دهد. کنتاکتور وظیفه کنترل وصل و قطع مدار قدرت را انجام می‌دهد و رله حرارتی شرایط جریان موتور را از نظر اضافه‌بار بررسی می‌کند.
در صورت تشخیص اضافه‌بار، کنتاکت‌های کمکی رله تغییر وضعیت می‌دهند و در مدار فرمان مناسب، مسیر تغذیه بوبین کنتاکتور قطع می‌شود. در نتیجه، کنتاکتور مدار قدرت موتور را قطع می‌کند.
برای استفاده صحیح از این مجموعه باید به سازگاری مکانیکی و الکتریکی رله با کنتاکتور توجه شود. نصب صحیح، سیم‌کشی اصولی و تنظیم مناسب جریان از عوامل مهم در عملکرد قابل‌اعتماد مدار هستند.
نکات مهم در نصب و تنظیم NXR-25
برای دستیابی به عملکرد مناسب از بی متال NXR-25 چینت، رعایت دستورالعمل‌های سازنده ضروری است. نصب نادرست یا تنظیم نامناسب ممکن است باعث عملکرد ناخواسته رله یا کاهش سطح حفاظت موتور شود.
پیش از نصب و راه‌اندازی، نکات زیر را در نظر بگیرید:
* بررسی جریان نامی موتور: اطلاعات درج‌شده روی پلاک موتور باید مبنای انتخاب و تنظیم رله قرار گیرد.
* تنظیم صحیح جریان: مقدار تنظیم‌شده باید مطابق دستورالعمل سازنده و شرایط واقعی کار موتور باشد.
* بررسی سازگاری کنتاکتور: در صورت نصب مستقیم، تطابق رله با مدل کنتاکتور و روش اتصال آن بررسی شود.
* توجه به شرایط محیطی: دمای محیط و شرایط نصب می‌توانند بر عملکرد تجهیزات حرارتی اثر بگذارند.
* انتخاب روش ریست مناسب: انتخاب ریست دستی یا خودکار باید با طراحی مدار، شرایط بهره‌برداری و الزامات ایمنی هماهنگ باشد.
* بررسی مدار فرمان: کنتاکت‌های کمکی باید مطابق نقشه مدار و عملکرد موردنظر سیم‌کشی شوند.
* رعایت اصول ایمنی: نصب، تنظیم و آزمایش تجهیزات باید توسط فرد متخصص و پس از قطع و ایمن‌سازی منبع تغذیه انجام شود.
همچنین، رله حرارتی به‌تنهایی جایگزین حفاظت اتصال کوتاه نیست. طراحی مدار باید شامل تجهیزات حفاظتی مناسب برای خطاهای احتمالی مختلف باشد.
چرا بی متال CHINT انتخاب مناسبی برای تابلو برق است؟
چینت در زمینه تجهیزات برق فشار ضعیف و کنترل صنعتی، محصولاتی مانند کنتاکتور، رله حرارتی و تجهیزات جانبی مرتبط را عرضه می‌کند. استفاده از تجهیزات متناسب از یک خانواده محصول می‌تواند انتخاب قطعات سازگار و طراحی مجموعه را ساده‌تر کند.
بی متال NXR-25 با قابلیت‌های حفاظتی و کنترلی این سری، برای کاربردهایی مناسب است که به حفاظت حرارتی موتور در برابر اضافه‌بار نیاز دارند. وجود امکاناتی مانند تنظیم جریان، نشانگر تریپ و قابلیت ریست، بررسی و مدیریت وضعیت رله را در زمان بهره‌برداری و نگهداری آسان‌تر می‌کند.
البته مناسب بودن این محصول برای هر پروژه به مشخصات موتور، شرایط راه‌اندازی، نوع بار و هماهنگی آن با سایر تجهیزات مدار بستگی دارد. به همین دلیل، بررسی کاتالوگ و انتخاب مدل متناسب با کاربرد، بخش مهمی از فرایند خرید تجهیزات برق صنعتی است.
جمع‌بندی
بی متال NXR-25 برند چینت CHINT یک رله اضافه‌بار حرارتی برای استفاده در مدارهای کنترل و حفاظت موتورهای الکتریکی است. این محصول با قابلیت‌هایی مانند حفاظت در برابر اضافه‌بار، تشخیص قطع فاز، تنظیم جریان، نشانگر عملکرد حفاظتی و امکان ریست دستی یا خودکار، می‌تواند در تابلوهای برق صنعتی، مدارهای کنترل موتور، سیستم‌های پمپاژ و برخی تجهیزات تأسیساتی مورد استفاده قرار گیرد.
برای انتخاب صحیح این رله، لازم است جریان نامی موتور،محدوده تنظیم قابل‌استفاده، سازگاری با کنتاکتور و شرایط نصب بررسی شود. استفاده از رله مناسب در کنار سایر تجهیزات حفاظتی و اجرای اصولی سیم‌کشی می‌تواند به افزایش ایمنی، کاهش احتمال آسیب موتور و بهبود عملکرد سیستم کمک کند.
