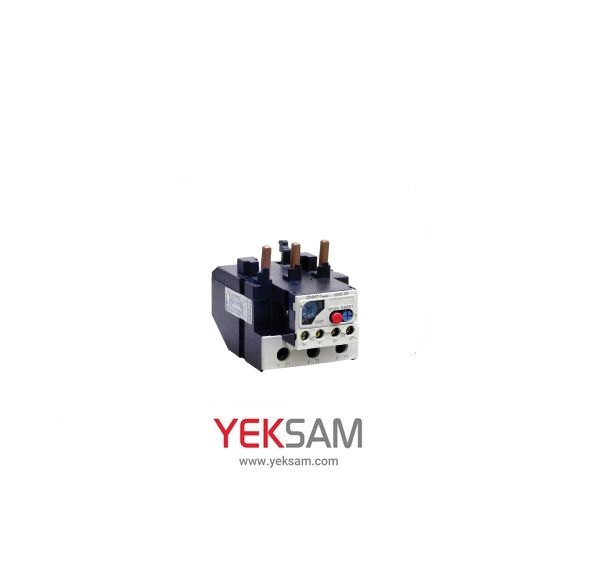

بی متال 5.5 تا 8 آمپر مدل NR2-25G-5.5-8 برند چینت CHINT
بی‌متال CHINT سری NR2 یکی از تجهیزات حفاظتی مورد استفاده در مدارهای برق صنعتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه‌بار به کار می‌رود. این تجهیز که با نام رله حرارتی اضافه‌بار نیز شناخته می‌شود، معمولاً در کنار کنتاکتور نصب می‌شود و با تشخیص جریان بیش از حد مجاز در مدت‌زمان مشخص، فرمان قطع مدار فرمان را صادر می‌کند. به این ترتیب، از ادامه کار موتور در شرایط اضافه‌بار جلوگیری می‌شود و احتمال آسیب دیدن سیم‌پیچ‌ها و سایر اجزای موتور کاهش می‌یابد.
برند CHINT از تولیدکنندگان تجهیزات برق صنعتی و اتوماسیون است که محصولات متنوعی از جمله کنتاکتور، کلیدهای حفاظتی، رله‌های حرارتی و تجهیزات کنترل را عرضه می‌کند. سری NR2 در گروه رله‌های اضافه‌بار حرارتی قرار می‌گیرد و انتخاب مدل مناسب آن باید بر اساس جریان نامی موتور، محدوده تنظیم جریان و سازگاری با کنتاکتور انجام شود.
بی‌متال NR2 با اندازه‌گیری اثر حرارتی جریان عبوری از مدار، وضعیت اضافه‌بار را تشخیص می‌دهد. این عملکرد باعث می‌شود رله بتواند در برابر اضافه‌بارهای پایدار و برخی شرایط غیرعادی جریان از موتور محافظت کند. با این حال، برای حفاظت کامل موتور باید از تجهیزات مناسب اتصال کوتاه نیز استفاده شود؛ زیرا رله حرارتی به‌تنهایی جایگزین فیوز یا کلید حفاظتی اتصال کوتاه نیست.
بی‌متال NR2 چگونه کار می‌کند؟
اساس عملکرد رله حرارتی بر ویژگی انبساط حرارتی فلزات استوار است. در ساختار داخلی این تجهیز، از نوارهای بی‌متال استفاده می‌شود که از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده‌اند. هنگامی که جریان از مسیرهای داخلی رله عبور می‌کند، گرما تولید می‌شود و با افزایش دما، نوار بی‌متال خم می‌شود.
اگر جریان موتور از محدوده مجاز بیشتر شود و این وضعیت به اندازه کافی ادامه پیدا کند، تغییر شکل نوار بی‌متال به مکانیزم قطع رله منتقل می‌شود. در نتیجه، کنتاکت کمکی رله تغییر وضعیت می‌دهد و مدار فرمان کنتاکتور را قطع می‌کند. با قطع کنتاکتور، جریان مدار قدرت موتور نیز قطع خواهد شد.
این سازوکار به رله اجازه می‌دهد بین اضافه‌بارهای کوتاه‌مدت و شرایط اضافه‌بار پایدار تفاوت قائل شود. برای مثال، جریان راه‌اندازی موتور معمولاً برای مدت کوتاهی بیشتر از جریان نامی است؛ بنابراین، رله حرارتی با مشخصه زمانی مناسب طراحی می‌شود تا در شرایط عادی راه‌اندازی، بی‌دلیل عمل نکند.
البته عملکرد دقیق رله به کلاس قطع، تنظیم جریان، دمای محیط و مشخصات مدل بستگی دارد. به همین دلیل، انتخاب و تنظیم صحیح بی‌متال برای حفاظت مناسب موتور اهمیت زیادی دارد.
کاربردهای بی‌متال CHINT NR2
بی‌متال‌های سری NR2 در مدارهای مختلف کنترل موتور و تجهیزات الکتریکی استفاده می‌شوند. مهم‌ترین کاربردهای این رله حرارتی عبارت‌اند از:
۱. حفاظت از موتورهای الکتریکی
اصلی‌ترین کاربرد بی‌متال، محافظت از موتور در برابر اضافه‌بار است. زمانی که موتور تحت فشار مکانیکی بیش از حد قرار می‌گیرد یا جریان مصرفی آن برای مدت طولانی افزایش پیدا می‌کند، رله حرارتی می‌تواند فرمان قطع صادر کند.
۲. تابلوهای برق صنعتی
در تابلوهای برق، بی‌متال معمولاً در کنار کنتاکتور قرار می‌گیرد و بخشی از مدار راه‌اندازی و حفاظت موتور را تشکیل می‌دهد. ترکیب کنتاکتور و رله حرارتی، امکان کنترل و حفاظت مناسب‌تر موتور را فراهم می‌کند.
۳. سیستم‌های پمپاژ
در پمپ‌های آب و سایر سیستم‌های پمپاژ، اضافه‌بار موتور ممکن است بر اثر مشکلات مکانیکی، افزایش بار یا شرایط نامناسب عملکرد ایجاد شود. بی‌متال مناسب می‌تواند در چنین شرایطی از ادامه کار موتور با جریان بیش از حد مجاز جلوگیری کند.
۴. فن‌ها و سیستم‌های تهویه
موتور فن‌ها و تجهیزات تهویه نیز ممکن است در اثر افزایش بار یا اختلال مکانیکی با جریان غیرعادی مواجه شوند. استفاده از رله حرارتی تنظیم‌شده متناسب با موتور، به حفاظت از این تجهیزات کمک می‌کند.
۵. ماشین‌آلات صنعتی
در خطوط تولید و ماشین‌آلاتی که از موتورهای الکتریکی استفاده می‌کنند، رله حرارتی بخشی از مدار حفاظت موتور است و می‌تواند در کاهش احتمال آسیب ناشی از اضافه‌بار نقش داشته باشد.
مشخصات فنی بی‌متال CHINT NR2
رله‌های حرارتی سری NR2 در نسخه‌ها و محدوده‌های جریانی مختلف عرضه می‌شوند. برای انتخاب مدل مناسب، بررسی مشخصات فنی همان نسخه ضروری است.
مهم‌ترین مشخصات قابل بررسی عبارت‌اند از:
- برند سازنده: CHINT
- سری محصول: NR2
- نوع تجهیز: رله حرارتی اضافه‌بار یا بی‌متال
- کاربرد اصلی: حفاظت موتور در برابر اضافه‌بار
- محدوده تنظیم جریان: وابسته به مدل دقیق
- تعداد فازهای قابل حفاظت: مطابق طراحی محصول
- کنتاکت‌های کمکی: مطابق مشخصات مدل
- روش نصب: مطابق نسخه محصول و سازگاری با کنتاکتور
- نحوه بازنشانی: دستی یا خودکار، بسته به طراحی و تنظیمات مدل
- کلاس قطع: مطابق مشخصات فنی و کاتالوگ سازنده
برای درج جریان تنظیمی، ابعاد، کلاس قطع و سازگاری دقیق با کنتاکتور در صفحه فروشگاهی، باید کد کامل مدل NR2 بررسی شود. نام سری به‌تنهایی برای تعیین محدوده جریان یا سایر مشخصات جزئی کافی نیست.
اهمیت انتخاب محدوده جریان مناسب
یکی از مهم‌ترین مراحل خرید بی‌متال، انتخاب محدوده تنظیم جریان متناسب با جریان نامی موتور است. اگر رله برای جریان بسیار پایین تنظیم شود، ممکن است هنگام کار عادی موتور یا در زمان راه‌اندازی به‌طور ناخواسته عمل کند. از طرف دیگر، تنظیم بیش از حد بالا می‌تواند حفاظت حرارتی مؤثر را کاهش دهد و اجازه دهد موتور برای مدت طولانی با جریان غیرمجاز کار کند.
به همین دلیل، انتخاب بی‌متال باید با توجه به جریان درج‌شده روی پلاک موتور، شرایط راه‌اندازی، نوع بار و دستورالعمل سازنده انجام شود. محدوده تنظیم رله باید به‌گونه‌ای باشد که امکان تنظیم صحیح جریان موردنیاز موتور را فراهم کند.
همچنین، جریان نامی کنتاکتور و جریان تنظیمی بی‌متال دو مشخصه متفاوت هستند. هنگام انتخاب مجموعه کنتاکتور و رله حرارتی، باید سازگاری مکانیکی و الکتریکی هر دو قطعه بررسی شود.
تفاوت بی‌متال با فیوز و کلید حرارتی
بی‌متال، فیوز و کلیدهای حفاظتی هرکدام وظیفه متفاوتی در مدار دارند. بی‌متال عمدتاً برای حفاظت حرارتی موتور در برابر اضافه‌بار طراحی شده است. این تجهیز با تشخیص شرایط اضافه‌بار، مدار فرمان را قطع می‌کند و از طریق کنتاکتور باعث قطع مدار قدرت می‌شود.
فیوز معمولاً برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه به کار می‌رود. کلیدهای حفاظتی موتور نیز بسته به نوع طراحی می‌توانند قابلیت حفاظت در برابر اضافه‌بار و اتصال کوتاه را در یک مجموعه ارائه دهند.
بنابراین، استفاده از بی‌متال به‌تنهایی برای حفاظت کامل مدار موتور کافی نیست. نوع و ظرفیت تجهیزات حفاظتی باید با جریان اتصال کوتاه احتمالی، مشخصات موتور و الزامات طراحی مدار هماهنگ باشد.
مزایای استفاده از بی‌متال CHINT NR2
استفاده از رله حرارتی مناسب در مدار موتور، به افزایش قابلیت اطمینان تجهیزات و کاهش احتمال آسیب ناشی از اضافه‌بار کمک می‌کند. از مهم‌ترین مزایای این تجهیز می‌توان به موارد زیر اشاره کرد:
- حفاظت در برابر اضافه‌بار: قطع مدار فرمان در شرایط اضافه‌بار پایدار و مطابق مشخصات رله.
- قابلیت تنظیم جریان: امکان تطبیق تنظیم رله با جریان موردنیاز موتور در محدوده مجاز.
- امکان استفاده در مدارهای کنتاکتوری: تشکیل مجموعه کنترل و حفاظت موتور در کنار کنتاکتور سازگار.
- سهولت بررسی و نگهداری: امکان کنترل تنظیمات و وضعیت عملکرد رله در بازرسی‌های دوره‌ای.
- کمک به افزایش عمر موتور: کاهش احتمال ادامه کار موتور در شرایط اضافه‌بار، در صورت انتخاب و تنظیم صحیح.
عملکرد مناسب این رله به انتخاب صحیح مدل، نصب اصولی، تنظیم دقیق جریان و هماهنگی با تجهیزات حفاظتی دیگر بستگی دارد.
راهنمای خرید بی‌متال CHINT NR2
پیش از خرید بی‌متال NR2، ابتدا جریان نامی موتور را از روی پلاک آن بررسی کنید. سپس مدل رله‌ای را انتخاب کنید که محدوده تنظیم جریان آن، مقدار موردنیاز موتور را پوشش دهد.در مرحله بعد، سازگاری رله با کنتاکتور بررسی شود. بعضی رله‌های حرارتی برای نصب مستقیم روی کنتاکتورهای مشخص طراحی شده‌اند و ممکن است از نظر اتصال یا ابعاد با سایر مدل‌ها سازگار نباشند.همچنین، کلاس قطع، نوع بازنشانی، کنتاکت‌های کمکی و شرایط نصب باید با نیاز پروژه مطابقت داشته باشند. اگر موتور راه‌اندازی سنگین دارد یا مدت زمان راه‌اندازی آن طولانی است، انتخاب کلاس قطع مناسب اهمیت بیشتری پیدا می‌کند.
برای خرید مطمئن، کد کامل محصول و اطلاعات روی بدنه را با کاتالوگ رسمی CHINT تطبیق دهید. در صورت نیاز، از متخصص برق صنعتی برای انتخاب و تنظیم رله متناسب با موتور کمک بگیرید.
نصب و نگهداری بی‌متال NR2
نصب رله حرارتی باید مطابق نقشه مدار و دستورالعمل سازنده انجام شود. پیش از نصب یا سرویس، برق مدار باید قطع شود و از نبود ولتاژ اطمینان حاصل گردد. سپس اتصالات قدرت، مدار فرمان و نحوه نصب رله بررسی شوند.
تنظیم جریان رله باید بر اساس مشخصات موتور و دستورالعمل مربوطه انجام شود. افزایش غیرضروری تنظیم جریان برای جلوگیری از قطع ناخواسته، راهکار مناسبی نیست؛ زیرا ممکن است حفاظت موتور را مختل کند.
در صورت قطع مکرر بی‌متال، لازم است علت اصلی اضافه‌بار بررسی شود. عواملی مانند بار مکانیکی زیاد، افت ولتاژ، عدم تعادل فازها، قطع یک فاز، اتصالات نامناسب یا مشکلات خود موتور می‌توانند باعث افزایش جریان و عملکرد رله شوند.
بازنشانی رله بدون رفع علت اصلی مشکل، ممکن است خطر آسیب به موتور را افزایش دهد. به همین دلیل، عیب‌یابی و تنظیم تجهیزات حفاظتی باید توسط افراد متخصص و با رعایت اصول ایمنی انجام شود.
جمع‌بندی
بی‌متال CHINT سری NR2 یک رله حرارتی برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار است که معمولاً در کنار کنتاکتور در تابلوهای برق صنعتی استفاده می‌شود. این تجهیز با تشخیص افزایش جریان و اثر حرارتی آن، می‌تواند فرمان قطع مدار فرمان را صادر کند و از ادامه کار موتور در شرایط نامناسب جلوگیری نماید.برای انتخاب بی‌متال مناسب، بررسی جریان نامی موتور، محدوده تنظیم رله، کلاس قطع، سازگاری با کنتاکتور و هماهنگی با تجهیزات حفاظتی ضروری است. نصب صحیح و تنظیم اصولی نیز نقش مهمی در عملکرد مطمئن و افزایش عمر تجهیزات دارد.اگر قصد خرید بی‌متال CHINT NR2 را دارید، پیش از ثبت سفارش مشخصات دقیق مدل و محدوده جریان موردنیاز را بررسی کنید تا رله‌ای متناسب با موتور و شرایط کاری خود انتخاب کنید.
