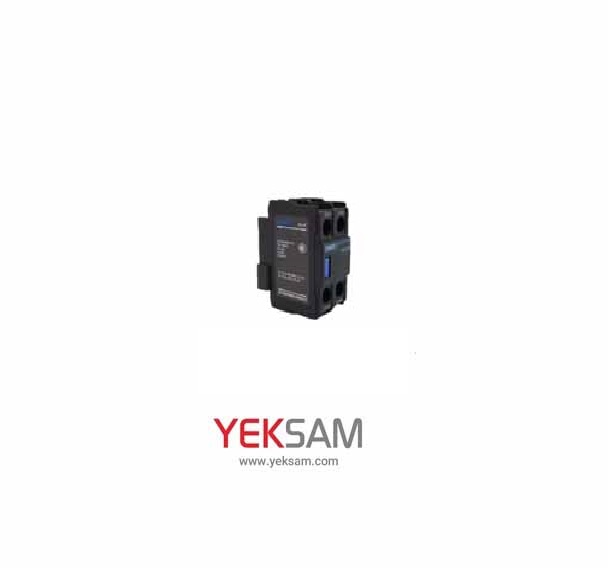

کنتاکت کمکی کنتاکور از بالا 220 ولت مدل AX-3X/11 برند چینت CHINT
کنتاکت کمکی مینی کنتاکتور از بالا برند چینت CHINT یکی از تجهیزات جانبی مورد استفاده در مدارهای فرمان و کنترل الکتریکی است که برای افزایش قابلیت‌های کنترلی مینی کنتاکتورهای سازگار به کار می‌رود. این محصول با اضافه کردن کنتاکت‌های کمکی به مجموعه کنتاکتور، امکان ایجاد مسیرهای کنترلی بیشتر، ارسال وضعیت عملکرد و هماهنگی میان تجهیزات مختلف مدار را فراهم می‌کند.
در بسیاری از تابلوهای برق، عملکرد کنتاکتور اصلی به‌تنهایی برای اجرای تمام فرمان‌های مورد نیاز کافی نیست. گاهی لازم است با وصل یا قطع شدن کنتاکتور، چراغ سیگنال روشن شود، فرمانی به بخش دیگری از مدار انتقال پیدا کند یا وضعیت تجهیز برای اجرای یک مرحله بعدی مورد استفاده قرار گیرد. در چنین شرایطی، کنتاکت کمکی به‌عنوان یک قطعه مکمل، نقش مهمی در توسعه مدار فرمان ایفا می‌کند.
مدل AX-3M از محصولات جانبی برند چینت CHINT است که برای نصب از بالا روی مینی کنتاکتورهای سازگار سری NXC-M طراحی شده است. این محصول در ترکیب‌های مختلف کنتاکتی عرضه می‌شود؛ بنابراین هنگام خرید باید نسخه دقیق آن با توجه به تعداد کنتاکت‌های باز و بسته مورد نیاز انتخاب شود.
طراحی جانبی و نصب از بالای این تجهیز، امکان استفاده از قابلیت‌های کنترلی بیشتر را بدون نیاز به جایگزینی کنتاکتور اصلی فراهم می‌کند؛ البته سازگاری مکانیکی و الکتریکی قطعه با مدل کنتاکتور باید پیش از نصب بررسی شود.
کنتاکت کمکی چیست و چه کاربردی دارد؟
کنتاکت کمکی قطعه‌ای است که برای تکمیل عملکرد کنترلی کنتاکتور یا سایر تجهیزات سازگار مورد استفاده قرار می‌گیرد. این قطعه معمولاً در مدار فرمان کاربرد دارد و به کمک آن می‌توان وضعیت عملکرد کنتاکتور را به بخش‌های دیگر مدار منتقل کرد یا مسیرهای کنترلی جدیدی ایجاد کرد.
برای مثال، در یک تابلو برق ممکن است لازم باشد پس از فعال شدن کنتاکتور، چراغ نشانگر روشن شود یا یک فرمان کنترلی دیگر اجرا شود. در شرایطی دیگر، ممکن است با تغییر وضعیت کنتاکتور، مسیر فرمان دیگری قطع شود. کنتاکت‌های کمکی با فراهم کردن وضعیت‌های باز و بسته، امکان پیاده‌سازی چنین عملکردهایی را فراهم می‌کنند.
این قطعات با کنتاکت‌های اصلی کنتاکتور تفاوت دارند. کنتاکت‌های اصلی برای قطع و وصل مدار قدرت در محدوده مجاز تجهیز طراحی شده‌اند، درحالی‌که کنتاکت‌های کمکی معمولاً برای مدارهای فرمان، سیگنال‌دهی و کنترل استفاده می‌شوند. به همین دلیل، نباید بدون بررسی مشخصات فنی از کنتاکت کمکی برای کنترل مستقیم بارهای قدرت استفاده کرد.
معرفی کنتاکت کمکی برند چینت
کنتاکت کمکی یک تجهیز جانبی برای مینی کنتاکتورهای سازگار است که از قسمت بالایی کنتاکتور نصب می‌شود. این محصول با افزودن کنتاکت‌های کمکی، امکانات بیشتری برای طراحی مدار فرمان در اختیار کاربر قرار می‌دهد و می‌تواند در تابلوهای برق صنعتی و مجموعه‌های کنترلی مورد استفاده قرار گیرد.
یکی از ویژگی‌های مهم این محصول، امکان انتخاب ترکیب‌های مختلف کنتاکتی است. بسته به نسخه انتخاب‌شده، این مجموعه می‌تواند شامل کنتاکت‌های باز، بسته یا ترکیبی از هر دو باشد. به همین دلیل، عنوان AX-3M به‌تنهایی برای مشخص کردن تعداد و نوع کنتاکت‌های محصول کافی نیست و باید کد کامل مدل بررسی شود.
این تجهیز برای نصب روی مینی کنتاکتورهای سازگار سری NXC در نظر گرفته شده است. استفاده از مدل مناسب باعث می‌شود قطعه از نظر ساختار نصب و عملکرد با کنتاکتور اصلی هماهنگ باشد. پیش از خرید باید کد کامل کنتاکتور و کنتاکت کمکی با اطلاعات سازنده مطابقت داده شود.
تفاوت کنتاکت باز و کنتاکت بسته
برای انتخاب صحیح کنتاکت کمکی، آشنایی با تفاوت دو نوع کنتاکت باز و بسته اهمیت دارد.
کنتاکت باز (NO)
کنتاکت باز در وضعیت عادی خود اتصال برقرار ندارد. با تغییر وضعیت مکانیزم مرتبط، این کنتاکت بسته می‌شود و مسیر الکتریکی را برقرار می‌کند. این نوع کنتاکت می‌تواند در مدارهایی استفاده شود که به ارسال فرمان پس از فعال شدن کنتاکتور یا روشن کردن یک چراغ نشانگر نیاز دارند.
کنتاکت بسته (NC)
کنتاکت بسته در وضعیت عادی خود اتصال برقرار دارد و با تغییر وضعیت مکانیزم، مسیر آن قطع می‌شود. این نوع کنتاکت در برخی مدارهای فرمان برای قطع مسیر، انتقال وضعیت یا اجرای منطق کنترلی مورد استفاده قرار می‌گیرد.
اهمیت انتخاب ترکیب مناسب
تعداد کنتاکت‌های باز و بسته باید بر اساس نقشه مدار فرمان تعیین شود. انتخاب ترکیب نامناسب ممکن است باعث شود عملکرد مورد انتظار مدار قابل اجرا نباشد یا به تجهیزات جانبی بیشتری نیاز پیدا شود.
بنابراین، پیش از خرید باید مشخص شود که مدار به چند کنتاکت باز و چند کنتاکت بسته نیاز دارد. همچنین لازم است از سازگاری ترکیب انتخابی با مدل کنتاکتور اطمینان
حاصل شود.
ویژگی‌های اصلی کنتاکت کمکی
نصب از بالا
این محصول برای نصب در قسمت بالایی مینی کنتاکتور سازگار طراحی شده است. نصب از بالا می‌تواند امکان افزودن کنتاکت‌های کمکی را بدون اشغال فضای جانبی کنتاکتور فراهم کند؛ البته فضای مورد نیاز برای نصب و سیم‌کشی باید در طراحی تابلو در نظر گرفته شود.
افزایش قابلیت‌های مدار فرمان
با استفاده از کنتاکت کمکی می‌توان مسیرهای کنترلی بیشتری در اختیار داشت. این قابلیت در مدارهایی که به ارسال وضعیت یا اجرای چند عملکرد کنترلی نیاز دارند، مفید است.
عرضه در ترکیب‌های کنتاکتی متنوع
در نسخه‌های مختلفی عرضه می‌شود که از نظر تعداد کنتاکت‌های باز و بسته با یکدیگر تفاوت دارند. این تنوع به کاربر کمک می‌کند محصولی متناسب با نیاز مدار انتخاب کند.
طراحی به‌عنوان تجهیز مکمل کنتاکتور
AX-3M برای استفاده در کنار کنتاکتور سازگار طراحی شده است و جایگزین کنتاکتور اصلی نیست. وظیفه آن افزودن قابلیت‌های کنترلی به مجموعه است.
متعلق به برند چینت CHINT
برند و مدل مشخص محصول، شناسایی قطعه و بررسی اطلاعات فنی آن را آسان‌تر می‌کند. در زمان خرید تجهیزات جانبی برق صنعتی، توجه به اصالت کالا و تطابق مشخصات با اطلاعات سازنده اهمیت دارد.
کاربردهای کنتاکت کمکی مینی کنتاکتور
کنتاکت کمکی در مدارهای فرمانی که به کنتاکت‌های بیشتر نیاز دارند، قابل استفاده است. برخی از کاربردهای متداول کنتاکت‌های کمکی عبارت‌اند از:
* تابلوهای برق صنعتی: برای تکمیل مدار فرمان و ایجاد مسیرهای کنترلی مورد نیاز.
* مدارهای کنترل کنتاکتور: برای استفاده از تغییر وضعیت کنتاکتور در بخش‌های دیگر مدار.
* سیستم‌های اعلام وضعیت: برای ارسال سیگنال به چراغ‌های نشانگر یا تجهیزات کنترلی سازگار.
* مدارهای خودنگهداری: برای پیاده‌سازی برخی مدارهای فرمان که به حفظ وضعیت فرمان پس از فعال‌سازی نیاز دارند.
* مدارهای اینترلاک: برای کمک به اجرای منطق کنترلی و جلوگیری از برخی فرمان‌های ناسازگار، مطابق نقشه طراحی‌شده.
* سیستم‌های اتوماسیون صنعتی: برای ارتباط میان کنتاکتور و سایر تجهیزات کنترلی.
* تابلوهای کنترل ماشین‌آلات: برای ایجاد مسیرهای فرمان جانبی و تکمیل عملکرد تجهیزات.
* مدارهای راه‌اندازی و توقف: برای استفاده از وضعیت کنتاکتور در منطق کنترلی سیستم.
کاربرد نهایی محصول به ترکیب کنتاکت‌ها، مشخصات الکتریکی و طراحی مدار بستگی دارد. انتخاب صحیح و نصب اصولی برای دستیابی به عملکرد مورد انتظار ضروری است.
مزایای استفاده از کنتاکت کمکی
توسعه مدار فرمان
با افزودن کنتاکت کمکی می‌توان امکانات کنترلی کنتاکتور را گسترش داد. این قابلیت به طراح اجازه می‌دهد متناسب با نیاز سیستم، مسیرهای کنترلی بیشتری ایجاد کند.
کمک به نمایش وضعیت تجهیزات
کنتاکت‌های کمکی می‌توانند برای انتقال وضعیت عملکرد کنتاکتور به چراغ‌های سیگنال یا بخش‌های دیگر مدار مورد استفاده قرار گیرند. این موضوع بررسی وضعیت سیستم را برای اپراتور آسان‌تر می‌کند.
استفاده بهینه از فضای نصب
نصب از بالا می‌تواند در برخی طراحی‌ها از اشغال فضای جانبی جلوگیری کند. بااین‌حال، فضای لازم برای سیم‌کشی، دسترسی به ترمینال‌ها و رعایت دستورالعمل نصب باید همچنان در نظر گرفته شود.
انتخاب متناسب با نیاز مدار
وجود ترکیب‌های مختلف کنتاکتی در این سری، امکان انتخاب مدل متناسب با نقشه فرمان را فراهم می‌کند. به این ترتیب، می‌توان نوع کنتاکت‌ها را بر اساس عملکرد مورد انتظار مشخص کرد.
تکمیل عملکرد کنتاکتور اصلی
کنتاکت کمکی به‌عنوان یک قطعه مکمل، امکان پیاده‌سازی برخی عملکردهای کنترلی را فراهم می‌کند، بدون آنکه برای هر عملکرد الزاماً به یک کنتاکتور مستقل نیاز باشد.
نکات مهم هنگام خرید
پیش از خرید کنتاکت کمکی برند چینت، لازم است چند نکته بررسی شود تا محصول انتخاب‌شده با کنتاکتور و مدار مورد نظر سازگار باشد.
۱. بررسی سازگاری با کنتاکتور
این مدل برای مینی کنتاکتورهای سازگار طراحی شده است. صرف یکسان بودن برند برای تأیید سازگاری کافی نیست؛ کد کامل مدل کنتاکتور باید بررسی شود.
۲. انتخاب ترکیب صحیح کنتاکت‌ها
سری AX-3M در نسخه‌های مختلفی از نظر تعداد کنتاکت‌های باز و بسته عرضه می‌شود. پیش از سفارش باید ترکیب مورد نیاز مدار مشخص شود و کد کامل محصول با آن مطابقت داشته باشد.
۳. توجه به محل نصب
این محصول از بالا نصب می‌شود. بنابراین باید فضای نصب در قسمت فوقانی کنتاکتور و امکان انجام سیم‌کشی مطابق دستورالعمل سازنده بررسی شود.
۴. بررسی مشخصات الکتریکی
کنتاکت‌های کمکی برای کاربردهای مشخصی طراحی شده‌اند. ظرفیت مجاز کنتاکت‌ها و شرایط استفاده باید از اطلاعات فنی سازنده بررسی شود؛ به‌ویژه اگر قرار است در مدارهای فرمان خاص یا شرایط کاری متفاوت استفاده شوند.
۵. توجه به اصالت محصول
تهیه
محصول معتبر و بررسی کد مدل، بسته‌بندی و سلامت ظاهری آن به انتخاب مطمئن‌تر کمک می‌کند. در تجهیزات برق صنعتی، تطابق مشخصات کالا با اطلاعات سازنده اهمیت زیادی دارد.
نکات مهم نصب و راه‌اندازی
نصب کنتاکت کمکی باید توسط فرد آشنا با اصول برق صنعتی و مطابق دستورالعمل سازنده انجام شود. پیش از شروع نصب یا سیم‌کشی، برق مدار باید قطع شود و از نبود ولتاژ در محل کار اطمینان حاصل گردد.
ابتدا باید سازگاری کنتاکت کمکی با کنتاکتور اصلی بررسی شود. سپس قطعه در محل تعیین‌شده نصب و از قرارگیری صحیح آن اطمینان حاصل شود. نصب ناقص یا استفاده از مدل ناسازگار می‌تواند باعث اختلال در عملکرد مکانیکی یا الکتریکی مجموعه شود.
سیم‌کشی کنتاکت‌های باز و بسته باید مطابق نقشه مدار فرمان و با شناسایی صحیح ترمینال‌ها انجام گیرد. پس از نصب، عملکرد کنتاکت‌ها باید در شرایط ایمن بررسی شود تا از تطابق وضعیت آن‌ها با منطق مدار اطمینان حاصل گردد.
از اعمال فشار غیرمجاز، تغییر دادن ساختار قطعه یا استفاده از آن خارج از شرایط توصیه‌شده سازنده خودداری کنید. همچنین پیش از بهره‌برداری، اطمینان حاصل کنید که کنتاکت کمکی برای نوع سیگنال و شرایط الکتریکی مورد نظر مناسب است.
نگهداری و بررسی دوره‌ای
برای حفظ عملکرد مناسب کنتاکت کمکی، بررسی دوره‌ای وضعیت نصب و اتصالات توصیه می‌شود. در زمان سرویس تابلو برق، سلامت ظاهری قطعه، استحکام نصب، وضعیت سیم‌ها و ترمینال‌ها باید بررسی شوند.
در صورت مشاهده شکستگی، تغییر شکل، لق بودن قطعه یا عملکرد نامنظم کنتاکت‌ها، لازم است تجهیز توسط فرد متخصص بررسی شود. هرگونه سرویس یا بازبینی باید پس از قطع برق و ایمن‌سازی کامل مدار انجام گیرد.
همچنین اگر کنتاکتور اصلی تعویض شود یا ساختار مدار فرمان تغییر کند، لازم است سازگاری کنتاکت کمکی و مناسب بودن ترکیب کنتاکت‌های آن دوباره بررسی شود.
مشخصات کلی محصول
* نام محصول: کنتاکت کمکی مینی کنتاکتور از بالا
* برند: چینت CHINT
* نوع تجهیز: کنتاکت کمکی جانبی کنتاکتور
* محل نصب: قسمت بالایی کنتاکتور سازگار
* کاربرد اصلی: توسعه عملکردهای کنترلی مدار فرمان
* ترکیب کنتاکت‌ها: بسته به نسخه انتخابی، متفاوت است
* سری کنتاکتور سازگار: مینی کنتاکتورهای سازگار NXC-M، مطابق اطلاعات سازنده
جمع‌بندی
کنتاکت کمکی مینی کنتاکتور از بالا برند چینت CHINT، یک تجهیز جانبی برای افزایش قابلیت‌های کنترلی مینی کنتاکتورهای سازگار است. این محصول با نصب در قسمت بالایی کنتاکتور، امکان استفاده از کنتاکت‌های کمکی را برای توسعه مدار فرمان، انتقال وضعیت و اجرای عملکردهای کنترلی فراهم می‌کند.
تنوع ترکیب‌های کنتاکتی در این سری، انتخاب محصول متناسب با نیاز مدار را امکان‌پذیر می‌سازد. بااین‌حال، برای انتخاب صحیح باید کد کامل مدل، نوع کنتاکت‌های مورد نیاز و سازگاری آن با کنتاکتور اصلی بررسی شود.
در مجموع، AX-3M چینت می‌تواند گزینه‌ای کاربردی برای تکمیل مدارهای فرمان و گسترش عملکردهای کنترلی باشد؛ مشروط بر آنکه مدل مناسب انتخاب شده و نصب و سیم‌کشی آن مطابق دستورالعمل سازنده انجام شود.
