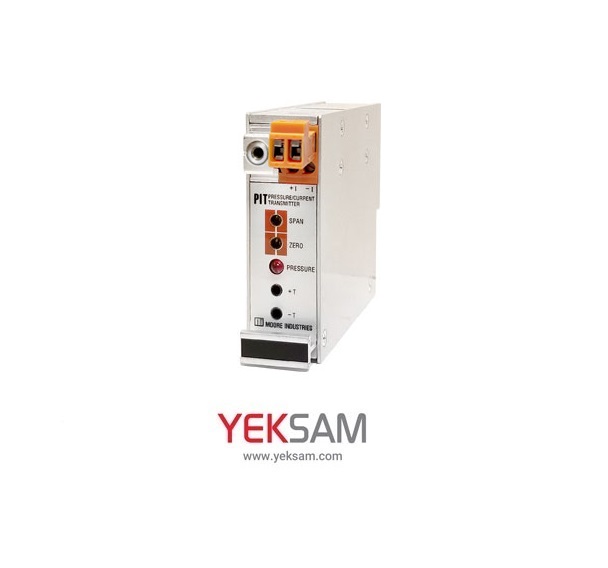

مبدل فشار به جریان یا Pressure to Current Converter (P/I Converter) یک تجهیز ابزار دقیقی است که برای تبدیل یک سیگنال فشاری (معمولاً فشار هوا یا گاز) به یک سیگنال الکتریکی جریان (معمولاً 4–20 mA DC) استفاده می‌شود.
✨ کاربرد
- اتصال ابزارهای پنوماتیکی (مثل ترانسمیترهای قدیمی یا کنترلرهای نیوماتیکی) به سیستم‌های الکتریکی یا PLC/DCS.
- یکپارچه‌سازی تجهیزات در سیستم‌های کنترل فرآیند.
- تبدیل فشار خطوط ابزار دقیق به سیگنال استاندارد جریان برای مانیتورینگ و کنترل.
⚙️ عملکرد
- ورودی: فشار (معمولاً 3–15 psi یا 0.2–1 bar)
- خروجی: جریان (معمولاً 4–20 mA)
- در داخل دستگاه یک سنسور فشار (مانند strain gauge یا piezoelectric sensor) مقدار فشار ورودی را اندازه‌گیری کرده و مدار الکترونیکی آن را به سیگنال جریان خطی تبدیل می‌کند.
📌 مزایا
- دقت بالا در انتقال سیگنال.
- امکان ارسال سیگنال جریان در مسافت‌های طولانی بدون افت محسوس.
- ایمنی بیشتر در مقایسه با خطوط صرفاً پنوماتیک.
🔄 حالت معکوس
- گاهی برعکس این تجهیز هم استفاده می‌شود: مبدل جریان به فشار (I/P Converter) که جریان 4–20 mA را به فشار نیوماتیکی (مثلاً 3–15 psi) تبدیل می‌کند و بیشتر در کنترل شیرها (Control Valves) کاربرد دارد.
