معرفی شیر اطمینان پکیج و اهمیت آن در سیستم‌های گرمایشی

شیر اطمینان پکیج یکی از مهم‌ترین قطعات حفاظتی در سیستم‌های گرمایشی و آبگرم‌کن‌های دیواری و زمینی است. این قطعه نقش حیاتی در حفظ ایمنی سیستم و جلوگیری از بروز حوادث ناگوار دارد. عملکرد صحیح و به‌موقع شیر اطمینان پکیج، به ویژه در هنگام افزایش فشار داخل دستگاه، از بروز خسارات جدی جلوگیری می‌کند و عمر مفید سیستم را تضمین می‌نماید. به همین دلیل، شناخت انواع، ساختار، نحوه عملکرد و نکات نصب و نگهداری این قطعه از اهمیت بالایی برخوردار است. همچنین، در برخی موارد، شیر اطمینان پکیج با توجه به نوع سیستم، از اهمیت بیشتری برخوردار است و باید در انتخاب آن دقت لازم را داشت.

نقش و کاربرد شیر اطمینان پکیج در سیستم‌های گرمایشی

در سیستم‌های گرمایشی، مخصوصاً پکیج‌های دیواری، فشار آب در مدارهای گرمایش باید در محدوده‌ای امن نگه داشته شود. شیر اطمینان پکیج وظیفه دارد در صورت بالا رفتن فشار بیش از حد مجاز، به صورت خودکار عمل کند و فشار اضافی را تخلیه نماید. این اقدام، از بروز آسیب‌هایی مانند ترکیدگی لوله‌ها، سوراخ شدن مخازن و یا خرابی‌های جدی دیگر جلوگیری می‌کند. این قطعه در واقع نوعی ایمنی است که در صورت بروز خطاهای فنی، نوسانات فشار یا اشکالات در سیستم، به عنوان سپر حفاظتی عمل می‌کند. در صورت خرابی یا عدم عملکرد صحیح شیر اطمینان پکیج، خطرات زیادی سیستم و حتی جان کاربران را تهدید می‌کند، بنابراین توجه به سلامت و عملکرد این قطعه ضروری است. استفاده از شیر اطمینان پکیج مناسب و با کیفیت، نقش مهمی در تضمین ایمنی سیستم دارد.

انواع شیر اطمینان پکیج و تفاوت‌های آن‌ها

شیر اطمینان پکیج در انواع مختلفی ساخته می‌شود که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. شناخت این انواع به انتخاب صحیح کمک می‌کند و می‌تواند در افزایش عمر سیستم و کاهش هزینه‌های تعمیر موثر باشد. در این میان، شیر اطمینان پکیج با توجه به نوع کاربرد و فشار مورد نیاز، متفاوت است و باید بر اساس استانداردهای معتبر انتخاب گردد.

1. شیر اطمینان فنر دار

در این نوع، فنر با فشار داخلی تماس دارد و در صورت افزایش فشار، دیسک شیر باز می‌شود و فشار را تخلیه می‌نماید. این نوع شیر اطمینان پکیج رایج‌ترین نوع است و به دلیل ساختار ساده و عملکرد مطمئن، در اکثر پکیج‌ها مورد استفاده قرار می‌گیرد. این مدل سریع‌تر و قابل تنظیم است و معمولاً برای فشارهای معمول سیستم‌های گرمایشی مناسب است.

2. شیر اطمینان وزن خالص

این نوع، برخلاف نوع فنر دار، فاقد فنر است و بر اساس وزن دیسک عمل می‌کند. با افزایش فشار، دیسک بالا رفته و فشار اضافی تخلیه می‌شود. این مدل بیشتر در سیستم‌هایی استفاده می‌شود که نیاز به کنترل دقیق فشار دارند و در مواردی که امکان تنظیم فشار به صورت دقیق اهمیت دارد، کاربرد دارد.

3. شیر اطمینان پایلوت دار

این نوع شامل دو قسمت است: شیر اصلی و شیر پایلوت. فشار توسط شیر پایلوت تنظیم می‌شود و در صورت نیاز، شیر اصلی باز می‌شود و فشار را رها می‌کند. این نوع شیر اطمینان پکیج بیشتر در سیستم‌های بزرگ و صنعتی کاربرد دارد و قابلیت تنظیم دقیق فشار را فراهم می‌کند.

4. شیر اطمینان برنجی

این نوع‌ها بر اساس جنس بدنه ساخته می‌شوند. شیر برنجی معمولاً در سیستم‌هایی با فشارهای پایین‌تر و نیاز به مقاومت در برابر خوردگی بالا مورد استفاده قرار می‌گیرد. شیر استار نیز نوعی از شیرهای اطمینان است که در سیستم‌های خاص و با استانداردهای بین‌المللی تولید می‌شود. در هر صورت، انتخاب نوع مناسب شیر اطمینان پکیج، نقش مهمی در ایمنی و کارایی سیستم دارد.

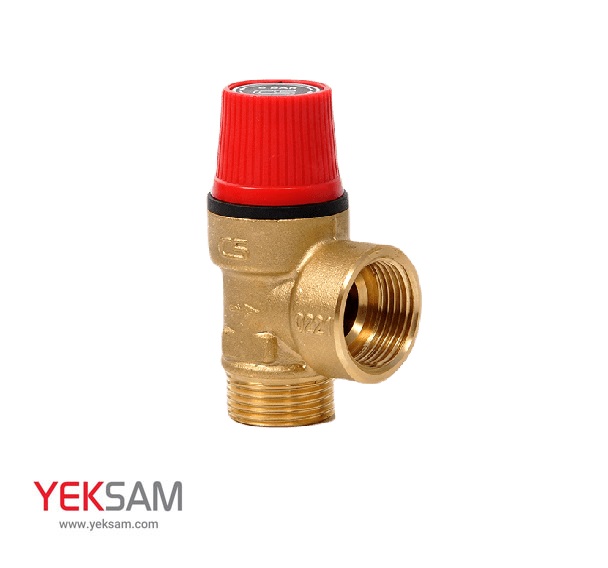

ساختار و اجزای شیر اطمینان پکیج

شیر اطمینان پکیج معمولا از سه بخش اصلی تشکیل شده است:

  • دیسک: بخش اصلی برای کنترل باز و بسته شدن شیر است که در صورت افزایش فشار، بالا می‌رود و شیر را باز می‌کند.
  • فنر: وظیفه نگه داشتن دیسک در حالت بسته را دارد و در صورت فشار بالا، فنر فشرده شده و دیسک آزاد می‌شود.
  • نازل: مسیر خروج آب در صورت نیاز است که آب را به سمت بیرون هدایت می‌کند.

علاوه بر این، قسمت تخلیه شیر اطمینان از قسمت ورودی آن قطر بالاتری دارد تا فشار اضافی را سریع‌تر تخلیه کند و از بروز فشارهای ناگهانی جلوگیری نماید. این ساختار، در تضمین عملکرد صحیح و ایمن شیر اطمینان پکیج نقش حیاتی دارد.

چگونه کار می‌کند شیر اطمینان پکیج؟

عملکرد شیر اطمینان پکیج به گونه‌ای است که در صورت بالاتر رفتن فشار سیستم از حد مجاز (معمولاً بین 2.5 تا 3 بار)، نازل داخل شیر فشار بالا را حس می‌کند و فنر فشرده می‌شود. در نتیجه، دیسک شیر بالا می‌رود و مسیر خروج آب باز می‌شود. آب اضافی از مدار خارج شده و فشار داخلی کاهش می‌یابد. این فرآیند به صورت خودکار و بدون نیاز به دخالت کاربر انجام می‌شود و در کوتاه‌ترین زمان ممکن، فشار سیستم را در حالت ایمن قرار می‌دهد. در زمان‌هایی که فشار سیستم به شدت بالا می‌رود، شیر اطمینان پکیج با باز شدن ناگهانی، حجم زیادی از آب را خارج می‌کند. پس از کاهش فشار، دیسک مجدداً در جای خود قرار می‌گیرد و شیر بسته می‌شود. این سیکل مداوم، فشار سیستم را در محدوده ایمن نگه می‌دارد و از بروز حوادث جلوگیری می‌کند. همچنین، شیر اطمینان پکیج باید در محل مناسب و قابل دسترس قرار گیرد تا در مواقع اضطراری به راحتی قابل بررسی و تعویض باشد.

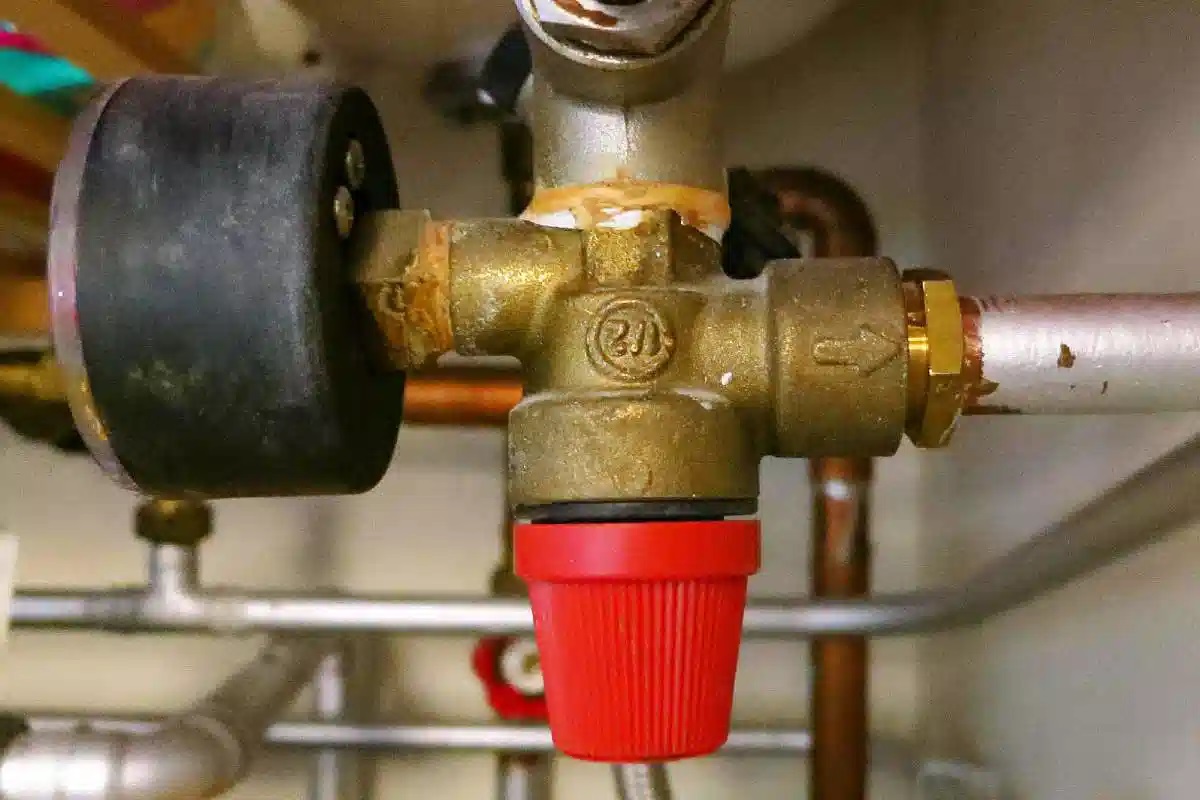

محل قرارگیری شیر اطمینان پکیج در سیستم

برای پیدا کردن شیر اطمینان پکیج، باید به قسمت زیرین یا کنار پکیج‌های دیواری توجه کنید. این قطعه معمولاً در مسیر خروجی مدار گرمایش و نزدیک به مخزن قرار دارد. در بعضی مدل‌ها، ممکن است بر روی لوله‌های ورودی و یا خروجی دیده شود. در پکیج‌های بزرگتر و صنعتی، محل نصب ممکن است متفاوت باشد و نیاز به راهنمایی فنی دارد. بررسی منظم و تمیز نگه داشتن این قطعه، نقش مهمی در عملکرد صحیح آن دارد. در صورت مشاهده هرگونه نشانه‌های خرابی، مانند نشتی آب، صدای غیر معمول یا کار نکردن صحیح، سریعاً باید نسبت به تعویض یا تعمیر شیر اطمینان پکیج اقدام کنید. همچنین، نصب اصولی و رعایت استانداردهای مربوطه، در بهره‌برداری ایمن و طولانی مدت این قطعه مؤثر است.

دلایل خرابی و علائم هشدار دهنده شیر اطمینان پکیج

شیر اطمینان پکیج ممکن است پس از مدتی کارکرد، دچار خرابی یا فرسودگی شود. عوامل مختلفی در این زمینه نقش دارند:

  • فرسودگی قطعات داخلی: به مرور زمان، فنر و دیسک ممکن است سایش پیدا کرده و عملکرد صحیح را مختل کنند.
  • آلودگی و رسوب: رسوبات و آلودگی‌های موجود در آب، می‌توانند باعث گرفتگی یا کاهش عملکرد شیر شوند.
  • عملکرد نادرست سیستم: فشارهای ناگهانی و بالا رفتن فشار بیش از حد مجاز، عمر شیر اطمینان پکیج را کاهش می‌دهد.
  • نقص در نصب یا نگهداری: نصب نادرست یا عدم سرویس‌های دوره‌ای، می‌تواند باعث خرابی زودرس شود.

نشانه‌های خرابی شیر اطمینان پکیج

- نشتی آب: یکی از بارزترین علائم خرابی است که باید بلافاصله بررسی و رفع شود. - صدای غیر عادی: صداهای تق‌تق یا صدای ضربه‌ای هنگام کارکرد، نشانگر مشکل در شیر است. - عمل نکردن در مواقع اضطراری: اگر هنگام افزایش فشار، شیر عمل نکند و آب خارج نشود، خطرناک است و باید فوراً تعویض گردد. - باز ماندن دائمی شیر: در صورت عدم بسته شدن مجدد شیر پس از کاهش فشار، نیاز به تعمیر یا تعویض دارد. توجه کنید که در صورت عدم رسیدگی، این خرابی‌ها ممکن است منجر به مشکلات جدی‌تر و هزینه‌های بیشتر شوند. در صورت مشاهده هر یک از این علائم، سریعاً اقدام لازم را انجام دهید.

نحوه تعویض و نصب شیر اطمینان پکیج

نصب و تعویض شیر اطمینان پکیج باید توسط تکنسین مجرب انجام شود، چون کار با فشار و آب گرم می‌تواند خطرناک باشد. مراحل انجام این کار به شرح زیر است:

  1. خاموش کردن دستگاه و بستن شیر آب ورودی
  2. تخلیه کامل آب داخل سیستم و شیر اطمینان قدیمی
  3. باز کردن و جدا کردن شیر قدیمی
  4. نصب شیر اطمینان جدید، اطمینان از صحت اتصال و مهر و موم بودن
  5. تست عملکرد شیر با اهرم و آب‌بندی مناسب

در صورت نیاز به نصب یا تعویض شیر اطمینان برقی، باید دفترچه راهنمای دستگاه را مطالعه کرده و مطابق با استانداردهای موجود عمل نمود. نصب و جایگزینی صحیح، عمر مفید و کارایی شیر اطمینان پکیج را تضمین می‌کند.

استانداردها و جنس‌های مورد استفاده در شیر اطمینان پکیج

برای اطمینان از کیفیت و دوام، شیر اطمینان پکیج باید مطابق با استانداردهای بین‌المللی و ملی ساخته شود. برخی استانداردهای مهم عبارتند از:

  • ASME B31.1
  • API RP 520
  • ISO 4126
  • ANSI PTC 25.3

جنس بدنه این شیرها معمولاً از مواد مقاوم در برابر حرارت و خوردگی است، مانند:

  • ASTM A182 F11
  • ASTM A182 F22
  • برنج
  • فولاد ضد زنگ (استنلس استیل)

این مواد، عمر مفید شیر را افزایش می‌دهند و عملکرد مطمئن در شرایط مختلف را تضمین می‌کنند. انتخاب نوع مناسب شیر اطمینان پکیج، نقش مهمی در ایمنی و کارایی سیستم دارد.

نکات مهم در نگهداری و مراقبت از شیر اطمینان پکیج

- بازرسی دوره‌ای: هر چند وقت یکبار شیر اطمینان پکیج را بررسی کنید و در صورت دیدن نشتی یا صدای غیر عادی، آن را تعویض کنید. - تمیزکاری منظم: رسوبات و آلودگی‌ها را پاک کنید تا عملکرد شیر مختل نشود. - تست عملکرد: با اهرم کنار شیر، عملکرد آن را در فواصل زمانی مشخص بررسی کنید. - عدم وارد کردن ضربه: هنگام نصب یا نگهداری، از وارد کردن ضربه به شیر جلوگیری کنید تا ساختار داخلی آسیب نبیند. - تعویض به موقع: در صورت خرابی یا اتمام عمر مفید، شیر اطمینان پکیج باید فوراً جایگزین شود. رعایت این نکات، طول عمر و ایمنی سیستم را تضمین می‌کند.

نتیجه‌گیری

با توجه به نقش حیاتی شیر اطمینان پکیج در حفظ ایمنی و کارایی سیستم، توجه به سلامت و عملکرد صحیح این قطعه از اهمیت بالایی برخوردار است. انتخاب نوع مناسب، نصب صحیح، نگهداری منظم و تعویض به‌موقع، تضمین‌کننده عمر طولانی و بهره‌وری بهتر سیستم‌های گرمایشی است. در بازار، نمونه‌های متنوعی از شیر اطمینان پکیج موجود است که باید بر اساس استانداردهای معتبر و جنس مقاوم انتخاب شوند تا در مقابل فشارهای ناگهانی و شرایط مختلف، عملکرد مطمئن و ایمن داشته باشند. حفظ سلامت شیر اطمینان پکیج و مراقبت صحیح از آن، نقش مهمی در ایمنی و بهره‌وری سیستم‌های گرمایشی ایفا می‌کند. بنابراین، همواره به سلامت و عملکرد این قطعه توجه ویژه داشته باشید.
