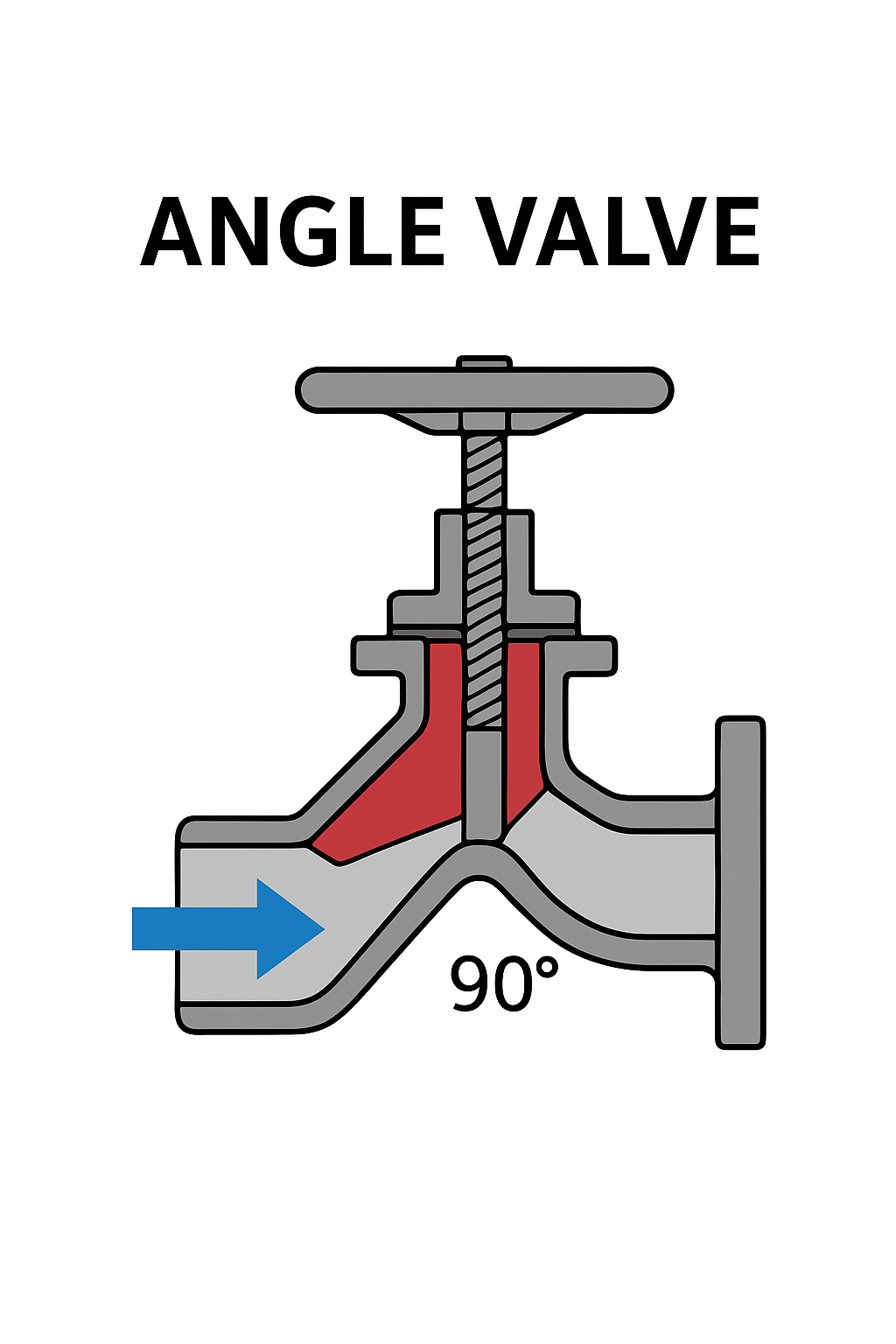

انگل ولو (Angle Valve) یا شیر زاویه‌ای، نوعی شیر صنعتی است که مسیر جریان سیال را با زاویه ۹۰ درجه تغییر می‌دهد. این شیرها از نظر ساختار شبیه شیرهای دروازه‌ای یا کروی هستند، اما ورودی و خروجی آن‌ها به صورت عمود بر هم طراحی شده است.
ویژگی‌ها:
- تغییر جهت جریان در زاویه ۹۰ درجه
- امکان کنترل یا قطع و وصل جریان
- طراحی مناسب برای فضاهای محدود و خطوط لوله‌ای که نیاز به تغییر مسیر دارند
- افت فشار نسبتاً کمتر نسبت به برخی شیرهای مشابه (مانند گلوب ولو)
کاربردها:
- صنایع نفت، گاز و پتروشیمی
- تأسیسات آب و بخار
- سیستم‌های گرمایش و سرمایش (HVAC)
- مکان‌هایی که نیاز به تغییر مسیر سیال در فضای محدود وجود دارد
مزایا:
- دوام بالا و مقاومت در برابر فشار و دما
- سهولت نصب در گوشه‌ها یا جاهای محدود
- امکان استفاده به عنوان شیر کنترلی یا شیر قطع و وصل
انگل ولو پنوماتیک

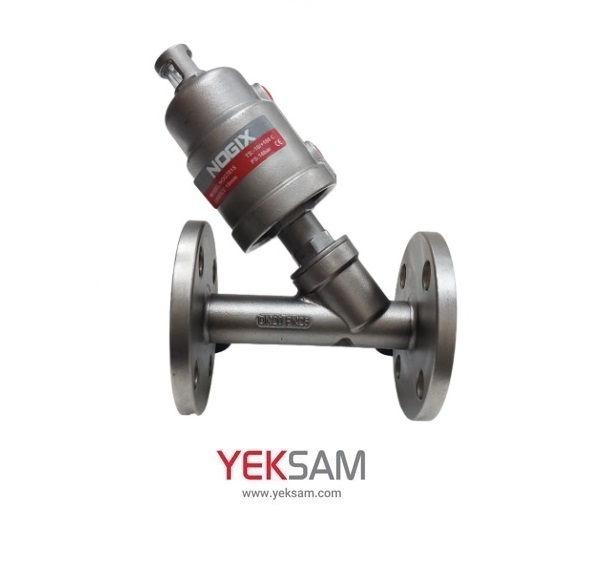

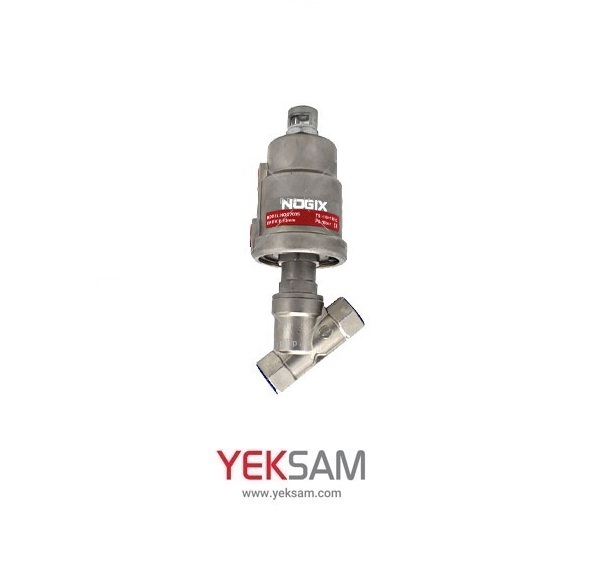

انگل ولو پنوماتیک (Pneumatic Angle Seat Valve) یکی از ولوهای پرکاربرد در صنایع مختلف است که برای کنترل جریان سیالات (مایعات، گازها و بخار) مورد استفاده قرار می‌گیرد. این ولو به‌واسطه‌ی عملگر پنوماتیک (Air Actuator) باز و بسته می‌شود و به دلیل طراحی خاصش (نشستن زاویه‌ای سیت) مزایای زیادی دارد.
ویژگی‌ها و مشخصات اصلی:
- ساختار: بدنه معمولاً از استنلس استیل 304 ، با سیت زاویه‌ای (Angle Seat) و عملگر پنوماتیک آلومینیومی یا پلاستیکی.
- عملکرد: به‌صورت نرمالی کلوز (NC) یا نرمالی اپن (NO) قابل سفارش است.
- سرعت عملکرد: به دلیل محرک بادی، باز و بسته شدن بسیار سریع دارد.
- طول عمر بالا: طراحی زاویه‌ای باعث کاهش ضربه آب (Water Hammer) و استهلاک کمتر می‌شود.
- تحمل فشار و دما: مناسب برای سیالات تا فشارهای بالا (معمولاً تا 16-25 بار) و دماهای بالا (تا حدود 180-200 درجه سانتی‌گراد بسته به متریال).
- کاربردها: صنایع غذایی، دارویی، بخار، هوای فشرده، روغن، شیمیایی و سیستم‌های اتوماسیون.
مزایا:
- افت فشار کم به دلیل طراحی سیت زاویه‌ای
- قابلیت کار در شرایط سخت (دما و فشار بالا)
- عملکرد سریع و مطمئن
- عمر طولانی نسبت به شیرهای برقی (Solenoid Valve)
