حضور تله بخار درست مانند یک ضربان‌سنج برای سلامت سیستم اهمیت دارد. استیم تراپ نقش کلیدی در حذف میعانات، حفظ فشار بخار و جلوگیری از هدررفت انرژی بازی می‌کند؛ اما سوال مهم این است که کدام نوع برای کاربرد شما مناسب‌تر است، چگونه باید آن را نصب و نگهداری کرد و اگر دنبال مشخصات فنی یا خرید محصول تحت عنوان «استیم تراپ» هستید، از کجا شروع کنید؟ در این متن به جای تعریف‌های کلی، راهکارهای کاربردی و پاسخ‌های مستقیم به نیازهای فنی ارائه می‌شود: مقایسه انواع تله‌ها، معیارهای انتخاب براساس فشار و بار میعانات، نکات کلیدی نصب برای جلوگیری از ضربه قوچ، روش‌های تست و عیب‌یابی و همین‌طور فاکتورهای اقتصادی که قیمت اولیه را به هزینه چرخه عمر تبدیل می‌کنند. همچنین مسیرهای جستجو برای پیدا کردن مشخصات فنی، دفترچه راهنما و گزینه‌های خرید تله بخار با نام تجاری «استیم تراپ» را خلاصه و قابل‌اجرا می‌کنیم. اگر می‌خواهید هزینه‌های انرژی را کاهش دهید، عمر تجهیزات را افزایش دهید و انتخابی مطمئن داشته باشید، ادامه مطلب به شما تصویر روشنی از گام‌های بعدی نشان خواهد داد.
تله بخار استیم تراپ: چرا هر سیستم بخار صنعتی بدون آن ناقص است؟

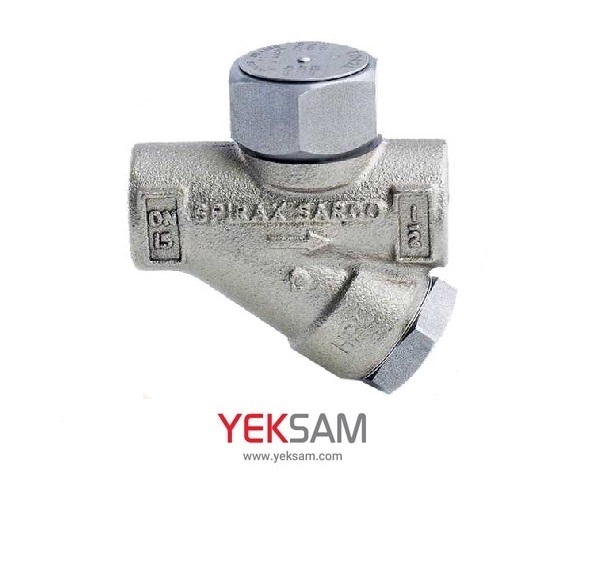

تله بخار دستگاهی است که میعانات تشکیل‌شده در خطوط و تجهیزات بخار را بدون اجازه خروج بخار زنده از سیستم تخلیه می‌کند و به این ترتیب بازده حرارتی را حفظ می‌کند. استیم تراپ در مدارهای بخار نقش ایزوله‌سازی ترمودینامیکی دارد؛ یعنی اجازه می‌دهد آب متراکم‌شده خارج شود ولی بخار تحت فشار باقی بماند تا مصرف انرژی افزایش نیابد. نبود تله بخار یا عملکرد نامناسب آن موجب اتلاف سوخت، کاهش راندمان مبدل‌های حرارتی و ایجاد ضربه قوچ می‌شود که می‌تواند منجر به آسیب‌دیدگی لوله‌ها و قطعات گردد. در بسیاری از صنایع از جمله نیروگاه‌ها، پتروشیمی، صنایع غذایی و فرآوری، رعایت اصول نصب و نگهداری تله‌ها مستقیماً با هزینه‌های انرژی و سلامت خطوط مرتبط است. انتخاب صحیح و پایش عملکرد استیم تراپ می‌تواند تا ده‌ها درصد در قبض انرژی صرفه‌جویی کند و عمر مفید تجهیزات را افزایش دهد.
انواع اصلی تله بخار و مزایا و معایب هر کدام
تله‌های مکانیکی شامل تله شناوری (فلوتر) و تله سطل معکوس هستند که برای جریان‌های نسبتاً ثابت و بارهای بالا مناسب‌اند و در تخلیه کامل کندانس عملکرد خوبی دارند. در مقابل، تله‌های ترمودینامیک با دیسک ساده برای خطوط فشار بالا و نقاطی که ضربه قوچ محتمل است به‌کار می‌روند و نصب ساده‌ای دارند، اما ممکن است هدررفت بخار جزئی داشته باشند. تله‌های ترموستاتیکی بر اساس اختلاف دمای بخار و میعانات عمل می‌کنند و برای کاربردهایی با بار متغیر و نیاز به حساسیت دمایی مناسبند، ولی در شرایط گرفتگی یا رسوب ممکن است واکنش آن‌ها کند شود. انواع ونتوری و تله‌های هوا نیز برای تخلیه گازهای غیرقابل میعان کاربردی هستند. هر نوع دارای محدوده فشاری، ظرفیت تخلیه و حساسیت متفاوت است؛ بنابراین شناخت تفاوت‌های عملکرد و محدودیت‌ها برای انتخاب کاربردی مناسب ضروری است.
معیارهای کلیدی برای انتخاب استیم تراپ مناسب
قبل از انتخاب تله بخار باید پارامترهایی مانند فشار کاری، فشار برگشتی، بار میعانات (کیلوگرم بر ساعت یا کیلوگرم بر ثانیه)، تفاوت دما، نوع کاربرد (ردیابی، مبدل حرارتی، بویلر) و حساسیت به نوسانات بار مشخص شوند. متریال ساخت تله باید با شرایط خورنده و دمای کاری سازگار باشد؛ در صنایع شیمیایی اغلب استنلس استیل به دلیل مقاومت به خوردگی ترجیح داده می‌شود در حالی که در خطوط فشار پایین چدن اقتصادی‌تر است. سایز ورودی و خروجی باید براساس ظرفیت تخلیه و افت فشار انتخاب شود تا از بازماندن یا عبور بخار جلوگیری گردد. در کاربردهایی که بار میعانات بسیار متغیر است، استفاده از تله‌هایی با ظرفیت تطبیقی یا ترکیبی پیشنهاد می‌شود. هنگام محاسبه سایزینگ، اختلاف فشار واقعی در محل نصب و وجود فشار برگشتی را لحاظ کنید زیرا ظرفیت عملی تله بسیار تابع این اختلاف است.
نکات نصب و چینش برای جلوگیری از ضربه قوچ و هدررفت انرژی
استاندارد نصب تله بخار ایجاب می‌کند که در پایین‌ترین نقطه جریان نصب شود و پیش از شیر قطع‌کننده قرار گیرد تا تخلیه کامل کندانس امکان‌پذیر باشد؛ نصب در ارتفاع پایین همچنین از مصرف انرژی اضافی جلوگیری می‌کند. استفاده از یک صافی پیش از تله برای جلوگیری از ورود ذرات و رسوب ضروری است و وجود شیرهای ایزوله و یک ولو تست به سرویس‌دهی و عیب‌یابی کمک می‌کند. خط خروجی تله باید دارای شیب مناسب به سمت پایین و قطر کافی باشد تا از تشکیل تله‌های مایع و برگشت آب جلوگیری کند. برای جلوگیری از ضربه قوچ، پیشنهاد می‌شود مسیرهای طولانی با ایستگاه‌های میعانات میانی و محفظه‌های جداکننده تجهیز شوند؛ نصب نادرست یا قرارگیری در نقاط کم‌شیب می‌تواند باعث برخورد موج‌های فشار و شکست لوله‌ها شود. همچنین نصب تهویه هوا در ابتدای مدار و نزدیک مصرف‌کننده بخار به تخلیه هوای محبوس کمک می‌کند و راندمان انتقال حرارت را افزایش می‌دهد.
روش‌های تست، عیب‌یابی و برنامه نگهداری تله بخار
برای تشخیص عملکرد صحیح تله بخار می‌توان از روش‌های چندگانه استفاده کرد: اندازه‌گیری اختلاف دما بالادست و پایین‌دست تله، شنود با ابزار التراسونیک برای تشخیص عبور بخار، و تست بصری با شیر تست برای مشاهده جریان تخلیه کوتاه‌مدت. شایع‌ترین عیوب عبارت‌اند از گیر کردن سوپاپ در حالت باز یا بسته، نشت بخار ناشی از فرسایش دیسک یا نشیمن‌گاه، و مسدود شدن دهانه توسط رسوبات. برنامه نگهداری مؤثر باید شامل بازرسی دوره‌ای، پاک‌سازی صافی‌ها، تعویض اورینگ‌ها و قطعات سایش‌پذیر، و ثبت روند عملکرد (گزارش تعداد باز و بسته شدن یا میزان نشت) باشد. توصیه می‌شود در دوره‌های مشخصی از تست‌های حرارتی و التراسونیک برای پایش پیشرونده استفاده کنید تا پیش از وقوع خرابی شدید، اقدامات اصلاحی برنامه‌ریزی شوند.
نوآوری‌ها، فاکتورهای تأثیرگذار بر قیمت و توصیه‌های اقتصادی
در تله‌های بخار مدرن، تمرکز بر کاهش تلفات بخار، افزایش عمر قطعات و اضافه کردن قابلیت پایش هوشمند است؛ نمونه‌هایی از این پیشرفت‌ها شامل پوشش‌های سخت برای دیسک، طراحی‌های کاهش نوسان و حسگرهای برخط برای تشخیص نشت یا عملکرد ناقص هستند. قیمت استیم تراپ تحت تأثیر ظرفیت حرارتی، مواد سازنده، کلاس فشار، اندازه و وجود امکانات پایش قرار می‌گیرد؛ اما هزینه اولیه تنها بخشی از هزینه کل چرخه عمر است و انتخاب ارزان‌تر ممکن است هزینه‌های انرژی و نگهداری را افزایش دهد. برای برآورد اقتصادی، همواره هزینه چرخه عمر شامل مصرف سوخت، هزینه نگهداری و ریسک خرابی را محاسبه کنید؛ در بسیاری از موارد سرمایه‌گذاری روی تله‌ای با کارایی بالاتر طی ۱۲ تا ۲۴ ماه بازگشت سرمایه دارد. توصیه عملی این است که برای هر نقطه بحرانی سیستم یک برنامه سنجش عملکرد تدوین شود و در صورت امکان از تله‌هایی با قابلیت تعویض سریع قطعات یا پایش برخط استفاده گردد تا هزینه‌های عملیاتی کاهش یابد.
چک‌لیست عملی برای تصمیم‌گیری و نگهداری استیم تراپ در سیستم‌های بخار
انتخاب و نگهداری درست تله بخار (استیم تراپ) زمانی ارزش واقعی خود را نشان می‌دهد که تبدیل به بخشی از برنامه بهره‌برداری و اقتصاد چرخه عمر شود. نخست، داده‌های میدانی را گردآوری کنید: فشار کاری واقعی، فشار برگشتی، نوسان بار میعانات و سیال خورنده — این‌ها پایه هر سایزینگ و انتخاب نوع تله هستند. دوم، براساس الگوی بار و حساسیت به هدررفت، بین تله‌های مکانیکی، ترمودینامیک یا ترموستاتیک تصمیم بگیرید و اولویت را به متریال مناسب بدهید. سوم، نصب استاندارد را تضمین کنید: صافی، ولوهای ایزوله، شیب مناسب و مسیرهای تخلیه صحیح از بروز ضربه قوچ و برگشت آب جلوگیری می‌کنند. چهارم، برنامه نگهداری مبتنی بر تست‌های التراسونیک و ثبت پارامترها طراحی کنید تا نشتی یا گیرکردن زودشناسایی شوند. پنجم، هزینه چرخه عمر را محاسبه کنید — گاهی یک سرمایه‌گذاری اندک در تله‌ای با کارایی بالاتر طی ۱۲–۲۴ ماه بازدهی دارد. اگر ممکن است، حسگرهای پایش برخط را اضافه کنید تا تصمیمات تعمیر و تعویض مبتنی بر داده شوند. با اجرای این گام‌ها نه تنها مصرف انرژی و ریسک خرابی کاهش می‌یابد، بلکه استیم تراپ به عنوان نگهبان پایداری سیستم بخار شما عمل خواهد کرد.
