سنسور دما RTD
وقتی اندازه‌گیری دقیق دما می‌تواند نتیجه فرآیند یا کیفیت محصول را تعیین کند، انتخاب و نصب درست حسگر اهمیت پیدا می‌کند. اگر به دنبال سنسور دما RTD هستید و می‌خواهید بدانید کدام مدل برای پروژه‌تان مناسب‌تر است، چگونه آن را نصب و کالیبره کنید و چه انتظاری از قیمت و مشخصات فنی داشته باشید، این مطلب برای شما نوشته شده است. در ادامه به زبانی ساده اما فنی خواهید دید چگونه انواع المان‌ها (مثل نمونه‌های مناسب برای محیط‌های صنعتی یا آزمایشگاهی)، پیکربندی‌های سیم‌کشی، و نقش ترانسمیتر در تبدیل سیگنال به 4–20 mA روی دقت نهایی اثر می‌گذارند. نکات عملی برای کاهش خطای خودگرمایی، انتخاب جریان تحریک و نگهداری در محیط‌های خورنده یا پرنویز نیز پوشش داده شده‌اند. همچنین فهرستی برای مقایسه PT100 و PT1000، چک‌لیست مشخصات فنی که باید هنگام خرید بررسی کنید و راهکارهایی برای بهینه‌سازی نصب در سایت‌های واقعی آورده شده است. اگر مهندس، تکنسین یا خریدار تجهیزات هستید، با خواندن ادامه مطلب می‌توانید تصمیمی آگاهانه‌تر بگیرید و از هزینه‌ها و خطاهای رایج جلوگیری کنید.

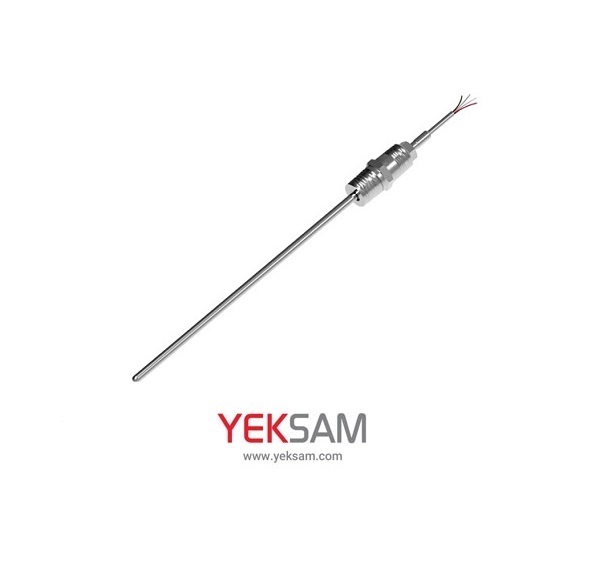

سنسور دما RTD
سنسور دما RTD یکی از روش‌های سنجش الکتریکی دما است که به دلیل پایداری و خطی بودن رفتار پلاتین در بسیاری از کاربردهای دقیق مورد استفاده قرار می‌گیرد. در این مقاله به جنبه‌های عملی و فنی انتخاب، نصب، کالیبراسیون و نگهداری این حسگرها پرداخته شده است تا راهنمایی کاربردی برای پروژه‌ها و سیستم‌های صنعتی و آزمایشگاهی فراهم شود.
اصول کار و تعریف سنسور دما RTD
اصل کار RTD بر پایه تغییر مقاومت فلزها با دما است؛ افزایش دما معمولاً باعث افزایش مقاومت می‌شود. در عمل یک جریان تحریک از المان فلزی عبور داده می‌شود و مقاومت اندازه‌گیری شده به کمک روابط شناخته‌شده به دما تبدیل می‌گردد. المان‌هایی که با نام‌هایی مانند PT100 یا PT1000 شناخته می‌شوند بر اساس مقاومت در 0 درجه سانتی‌گراد نام‌گذاری می‌شوند (مثلاً PT100 برابر 100 Ω در 0°C). به خاطر ثبات و پیش‌بینی‌پذیری ضریب مقاومت پلاتین، RTDها در کاربردهای دقیق و بلندمدت ترجیح داده می‌شوند.

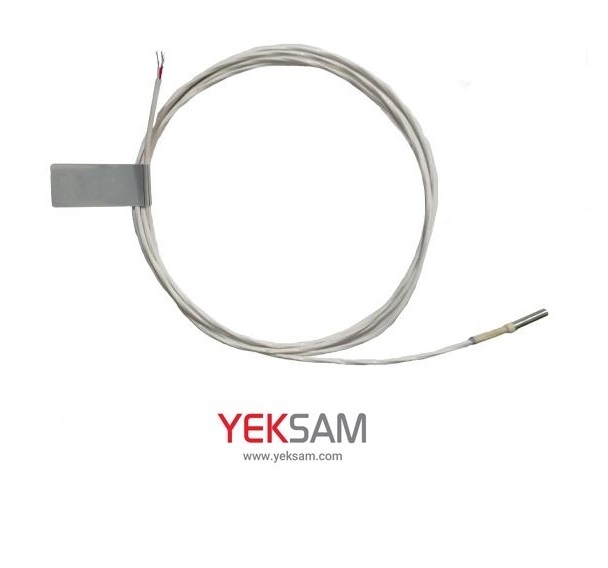

المان‌ها و انواع ساختار المان RTD
المان‌های RTD معمولاً به سه دسته اصلی تقسیم می‌شوند: المان‌های فیلم نازک، المان‌های سیم‌پیچ و المان‌های کویل‌شده. المان‌های فیلم نازک از طریق رسوب پلاتین روی زیرلایه سرامیکی تولید می‌شوند و مزیت‌شان سازگاری با تولید انبوه و پاسخ‌دهی سریع است. المان‌های سیم‌پیچ دقت و پایداری حرارتی بالاتری ارائه می‌دهند و در رنج‌های دمایی وسیع‌تر عملکرد بهتری دارند. برخی المان‌ها در لوله شیشه‌ای یا سرامیکی قرار می‌گیرند تا عایق و استحکام مکانیکی افزایش یابد. انتخاب نوع المان باید بر اساس رنج دمایی مورد نیاز، شرایط محیطی (نویز، خوردگی، ارتعاش) و نیاز به تکرارپذیری انجام شود.
پیکربندی سیم‌کشی: دو، سه و چهار سیمه و نقش پل وتستون
نحوه سیم‌کشی RTD تعیین‌کننده دقت نهایی اندازه‌گیری است. پیکربندی دو سیمه ساده و ارزان است اما مقاومت سیم‌های رابط به مقدار اندازه‌گیری اضافه می‌شود و موجب خطا می‌گردد. در پیکربندی سه سیمه، با استفاده از مدارهای پل مانند پل وتستون می‌توان بخش زیادی از مقاومت سیم‌ها را جبران کرد؛ برای نتیجه بهتر، طول سیم‌های مربوطه باید تا حد امکان برابر باشد تا تعادل امپدانسی برقرار شود. پیکربندی چهار سیمه دقت بالاتری فراهم می‌آورد زیرا امکان حذف کامل مقاومت سیم‌ها وجود دارد. در کاربردهای دقیق از مدارات پل یا روش‌های چهار سیمه برای آشکارسازی تغییرات کوچک مقاومت استفاده می‌کنند.
مدیریت جریان، خروجی الکتریکی و جلوگیری از خطای خودگرمایی
در مدارهای RTD معمولاً المان با جریان تحریک ثابت تغذیه می‌شود تا ولتاژ خروجی تابعی از دما باشد. با ثابت بودن جریان تحریک، ولتاژ اندازه‌گیری شده صرفاً تابع دما خواهد بود؛ با این حال عبور جریان باعث افزایش دما در المان (خودگرمایی) می‌شود که باید کنترل گردد. برای کاهش این خطا معمولاً جریان تحریک را کم در نظر می‌گیرند؛ در عمل جریان‌های تا حدود 1–2 mA مرسوم‌اند، اما در اندازه‌گیری‌های بسیار حساس آزمایشگاهی از جریان‌های میکروآمپر نیز استفاده می‌شود. کاهش بیش از حد جریان باعث افزایش نویز نسبی می‌شود، بنابراین باید بین خودگرمایی و نسبت سیگنال‌به‌نویز توازن برقرار شود.
نکات عملی برای انتخاب جریان و سیم‌ها
در اندازه‌گیری‌های حساس آزمایشگاهی می‌توان از جریان‌های بسیار کم بهره برد تا گرمایش داخلی تقریباً صفر شود؛ در کاربردهای صنعتی با نویز محیطی بالا جریان تحریک معمولاً تا حدود 1–2 mA افزایش می‌یابد تا نسبت سیگنال‌به‌نویز مناسب حفظ شود. قطر سیم‌های المان معمولاً بسیار کوچک است که نشان‌دهنده نیاز به محافظت مکانیکی است. در طراحی مسیر کابل، از کابل‌های شیلددار برای مسیرهای طولانی استفاده کنید و در نقاط اتصال از کانکتورهای با کیفیت بهره ببرید تا افت‌های مقاومتی و نویز کاهش یابد. همچنین انتخاب جنس سیم و روکش مناسب برای محیط‌های خورنده یا دماهای بالا ضروری است.
ترانسمیتر و تبدیل سیگنال: از مقاومت تا 4–20 mA
ترانسمیتر دما وظیفه تبدیل سیگنال مقاومت یا ولتاژ RTD به یک خروجی استاندارد مانند 4–20 mA را بر عهده دارد تا سیگنال برای ارسال در فواصل طولانی مقاوم شود و دستگاه‌های کنترلی مانند PLC و سیستم‌های کنترل توزیع‌شده (DCS) به سادگی آن را دریافت کنند. ترانسمیترها اغلب امکاناتی مانند تنظیم صفر و بازه (صفر و بازه) و انتخاب نوع المان (مثلاً PT100 یا PT1000) را فراهم می‌کنند. انتخاب ترانسمیتر سازگار با نوع RTD و رنج دمایی مورد نیاز شرط لازم برای دستیابی به دقت عملیاتی مورد انتظار است.
PT100 و PT1000: مقایسه، رنج‌ها و انتخاب کاربردی
دو نوع رایج المان RTD عبارت‌اند از PT100 و PT1000 که در 0°C به ترتیب مقاومت‌های 100 و 1000 اُهم دارند. PT100 به‌خاطر سابقه استفاده و تطابق با بسیاری از تجهیزات صنعتی معمول‌تر است و در ساختارهای مختلف می‌تواند رنج‌هایی از حدود −250 تا 800°C را پوشش دهد. PT1000 به سبب مقاومت پایه بالاتر مزیت‌هایی در برخی شرایط انتقال سیگنال و کاهش تأثیر افت مقاومت سیم‌ها دارد و در فواصل طولانی می‌تواند عملکرد بهتری نشان دهد. در انتخاب بین این دو باید به حساسیت مطلوب، نویز محیط، سازگاری با کارت‌های ورودی یا ترانسمیترها و نیازهای کالیبراسیون توجه شود؛ در آزمایشگاه‌های کالیبراسیون دقیق، PT1000 گاهی مزیت دارد اما برای اغلب فرآیندهای صنعتی PT100 کفایت می‌کند.

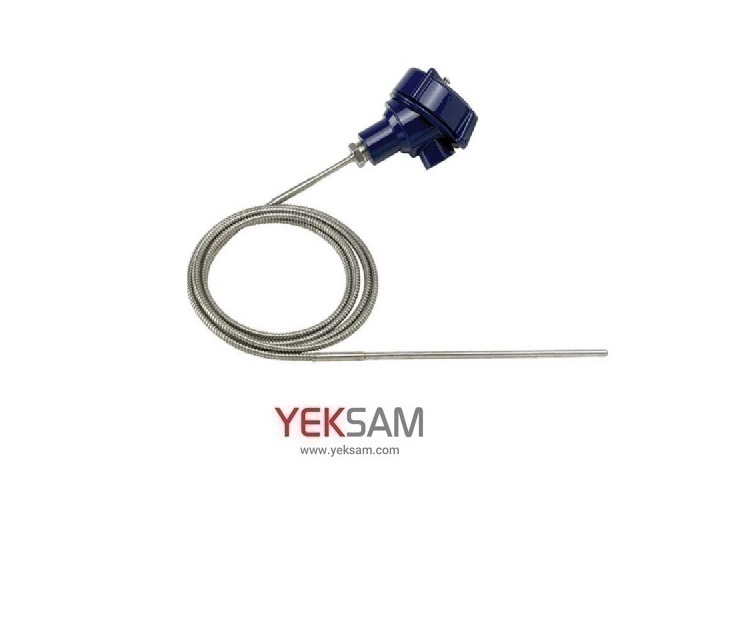

راهنمای نصب، کالیبراسیون و نگهداری در محیط‌های صنعتی
برای نصب عملیاتی چند نکته ساده اما حیاتی را رعایت کنید: محل نصب باید تماس حرارتی خوب با فرآیند داشته باشد تا پاسخ‌دهی سریع و دقیق فراهم شود؛ طول سیم‌ها را به حداقل برسانید یا از پیکربندی سه یا چهار سیمه استفاده کنید؛ در محیط‌های پرنویز از کابل شیلددار بهره ببرید؛ و در نقاط اتصال از اتصالات با کیفیت استفاده کنید. کالیبراسیون باید با مرجع استاندارد انجام شود و ترانسمیتر و المان RTD را به‌صورت جداگانه کالیبره کنید و بررسی‌های دوره‌ای را برنامه‌ریزی نمایید. در صنایع غذایی و دارویی از پروب‌های استیل ضدزنگ و روکش‌های بهداشتی استفاده کنید و در محیط‌های خورنده یا دماهای بالا از المان‌های محافظ‌دار بهره گیرید. نمونه‌های کاربردی شامل پایش فرایندهای پخت در صنایع غذایی، کنترل دمای راکتور در پتروشیمی و اندازه‌گیری دمای تونل انجماد در سردخانه‌ها هستند.
نکات نهایی فنی و توصیه‌های خرید برای مهندسان
هنگام خرید و طراحی سیستم دقت کنید مشخصات دقیق المان شامل نوع، رنج دما، کلاس دقت و سازگاری با ترانسمیتر یا کارت ورودی کنترلر را از تأمین‌کننده بخواهید. برای اندازه‌گیری‌های حساس، سنسورهای چهار سیمه یا ترانسمیترهایی با جبران‌سازی خودکار پیشنهاد می‌شوند. اگر سیستم کنترلی شما PLC دارد، اطمینان حاصل کنید کارت ورودی دما با نوع RTD انتخابی سازگار است یا از ترانسمیتر 4–20 mA استفاده نمایید. مستندات کالیبراسیون و دستورالعمل‌های نصب را از فروشنده بخواهید تا در شرایط خدمات و نگهداری آتی ردیابی تغییرات عملکرد امکان‌پذیر باشد.
- نوع المان را بر اساس رنج دما، پایداری و محیط (صنعتی، آزمایشگاهی، خورنده) انتخاب کنید.
- برای فواصل بلند و محیط‌های پرنویز، PT1000 یا ترانسمیتر 4–20 mA می‌تواند مزیت داشته باشد؛ در کاربردهای فرآیندی متداول، PT100 معمولاً کافی است.
- در صورت امکان، از پیکربندی سه یا چهار سیمه استفاده کنید تا اثر مقاومت سیم حذف یا کمینه شود.
- جریان تحریک را طوری انتخاب کنید که تعادل بین خودگرمایی و نسبت سیگنال‌به‌نویز برقرار شود (در عمل معمولاً تا حدود 1–2 mA).
- ترانسمیتر سازگار و کابل شیلددار با اتصالات باکیفیت به پایداری سیگنال و قابلیت کالیبراسیون کمک می‌کنند.
- کالیبراسیون را جداگانه برای سنسور و ترانسمیتر برنامه‌ریزی کنید و مستندات را از تأمین‌کننده دریافت نمایید.
انتخاب دقیق سنسور دما RTD و اجرای نصب و کالیبراسیون اصولی سرمایه‌گذاری کوچکی بیش از خرید صرف است که در عمل به دقت بالاتر، کاهش خطا و صرفه‌جویی در هزینه و زمان منجر می‌شود. با رعایت نکات فنی و اجرایی مطرح‌شده می‌توانید میزان اطمینان و کیفیت اندازه‌گیری دما را در پروژه‌های خود به‌طور قابل‌ملاحظه‌ای افزایش دهید.
